Труболовки плашечные освобождающиеся типа ТВПМ и ТВПМ1

Назначение
     Труболовки плашечные освобождающиеся типа ТВПМ и ТВПМ1 предназначены для захвата за внутреннюю поверхность и последующего извлечения трубных элементов колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция

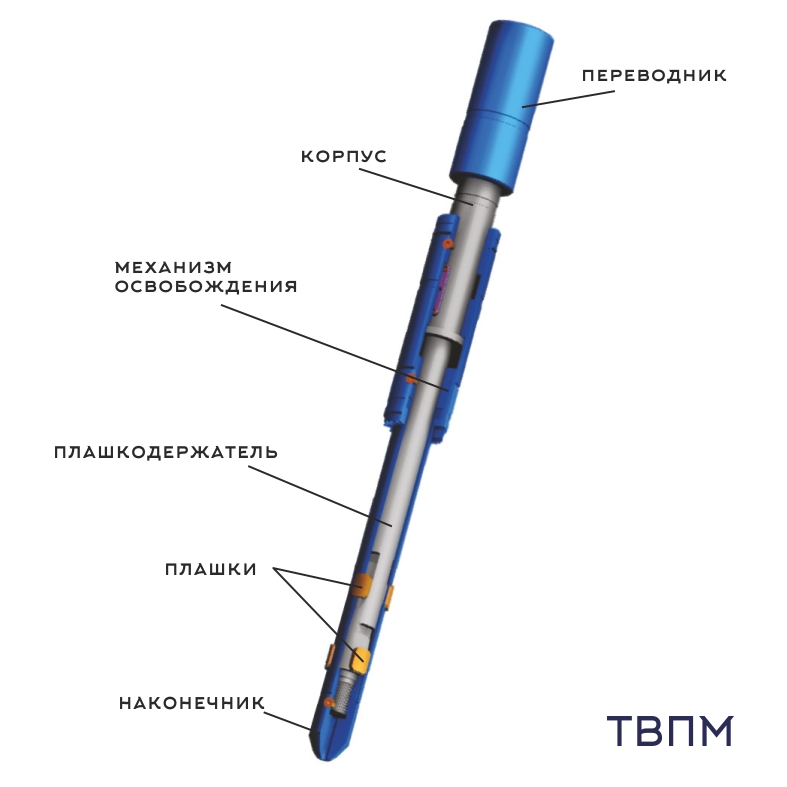

    Труболовка состоит из корпуса, переводника, наконечника, плашек, плашкодержателя и механизма освобождения.
    Захват ловимой колонны осуществляется при подъеме труболовки за счет перемещения плашек по наклонным пазам типа "ласточкин хвост" и заклинивания их между корпусом и внутренней поверхностью трубы. Синхронизация перемещения плашек относительно корпуса труболовки обеспечивается наличием плашкодержателя. Плашкодержатель, выполненный в виде патрубка с радиальными пазами, в которых располагаются плашки, устанавливается на корпусе с возможностью ограниченного осевого перемещения. В верхней части плашкодержателя закреплена нижняя муфта механизма освобождения, служащего для перевода и фиксации плашкодержателя вместе с плашками в крайнее верхнее, положение, при этом плашки не имеют контакта с аварийной колонной. Механизм освобождения приводится в действие перемещением труболовки вниз до контакта верхнего торца ловимой колонны с нижним торцем муфты механизма освобождения и последующим вращением труболовки (для правой вправо, для левой влево).

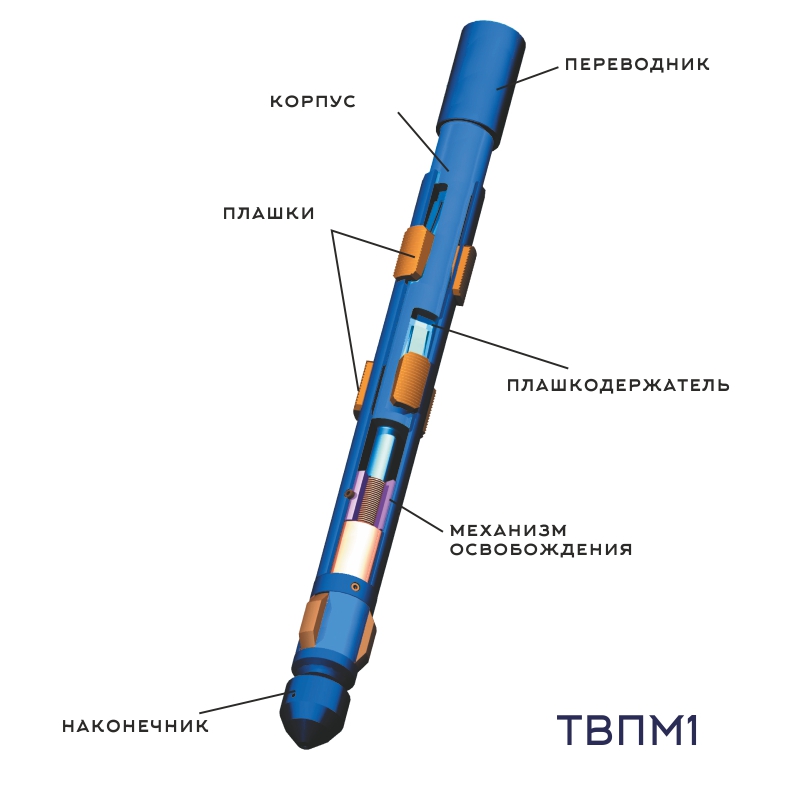

    В труболовке ТВПМ1 механизм освобождения крепится к нижнему торцу плашкодержателя и имеет плашки для фрикционного сцепления с ловимой колонной. Данная конструкция позволяет осуществлять захват значительно ниже верхнего торца аварийной колонны.
Труболовки плашечные освобождающиеся
типа ТВПМ и ТВПМ1
Таблица значений основных параметров труболовок ТВПМ
Шифр типоразмера труболовки Условный диаметр захватываемых труб Диапазон внутренних диаметров захватываемых труб, min…max Наружный диаметр переводника Максимальный диаметр механизма освобождения (кожуха) Диаметр промывочного канала Критическая растягивающая нагрузка Присоедини-тельная резьба
мм inch мм inch мм inch мм inch мм inch кН lbf
ТВПМ-60 60 2 3/8 48,7…53 1 29/32…2 3/32 92 3 5/8 92 3 5/8 - - 300 67 443 З-73 NC 26
ТВПМ-73 73 2 7/8 58…65 2 9/32…2 9/16 92 3 5/8 92 3 5/8 10 13/32 400 89 924 З-76 2 7/8 Reg
ТВПМ-89 89 3 1/2 72…79 2 27/32…3 1/8 108 4 1/4 108 4 1/4 10 13/32 700 157 366 З-76 2 7/8 Reg
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку труболовки следует указывать:
Таблица значений основных параметров труболовок ТВПМ1
Шифр типоразмера труболовки Условный диаметр захватываемых труб Диапазон внутренних диаметров захватываемых труб, min…max Наружный диаметр корпуса труболовки Диаметр промывочного канала Критическая растягивающая нагрузка Присоединительная резьба
мм inch мм inch мм inch мм inch кН lbf
ТВПМ1-102 102 4 82…92 3 7/32…3 5/8 82 3 7/32 12 15/32 700 157 366 З-66 2 3/8 Reg
ТВПМ1-114 114 4 1/2 89,5…107,6 3 17/32…4 1/4 89,5 3 17/32 12 15/32 800 179 847 З-73 NC 26
ТВПМ1-127 127 5 102…116 4…4 9/16 101,6 4 20 25/32 800 179 847 З-73 NC 26
ТВПМ1-140 140 5 1/2 112…129 4 13/32…5 3/32 112 4 13/32 20 25/32 800 179 847 З-88 3 1/2 Reg
ТВПМ1-146 146 5 3/4 120…138 4 23/32…5 7/16 120 4 23/32 22 7/ 8 1200 269 771 З-88 3 1/2 Reg
ТВПМ1-168 168 6 5/8 136…155 5 11/32…6 3/32 136 5 11/32 25 1 1200 269 771 3-102 NC 38
ТВПМ1-178 178 7 150…170 5 29/32…6 11/16 140,5 5 17/32 25 1 1500 337 213 З-117 4 1/2 Reg
ТВПМ1-245 245 9 5/8 213…232 8 3/8…9 1/8 200 7 7/8 38 1 1/ 2 2300 517 061 З-133 NC 50
ТВПМ1-324 324 12 3/4 290...308 11 13/32…12 1/8 273 10 3/4 75 2 15/16 2500 562 022 З-147 5 1/2 FH
Рекомендуется заказывать:
