    Труболовка комплектуется сменными цанговыми захватами, отличающимися наружным диаметром.
    При сборке труболовки, типоразмер устанавливаемого направляющего наконечника с уплотнительной манжетой должен соответствовать значению номинального размера цангового захвата.
    Наконечник без уплотнительной манжеты применяется один для всех типоразмеров цангового захвата.
Состав комплекта поставки, количество сменных и запасных элементов определяется заказчиком.
Труболовка освобождающаяся типа Т
Конструктивные особенности различных исполнений труболовок типа Т
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Таблица значений основных параметров труболовок Т
Шифр типоразмера труболовки Минимальный и максимальный номинальный размер цанговых захватов Рабочий диапазон захвата цанги, ± Критическая растягивающая нагрузка Наружный диаметр гладкого корпуса Диаметр промывочного канала Присоединительная резьба гладкого корпуса
мм inch мм inch кН lbf мм inch мм inch
Т-48 37,3…50 1 15/32…1 31/32 0,9 0,035 200 44 962 36,4 1 7/16 - - З-30 NC 10
Т-60 49…62,5 1 15/16…2 15/32 1,4 0,055 340 76 435 47,6 1 7/ 8 9 11/32 З-38 NC 13
Т-73 60,9…77 2 13/32…3 1/32 1,4 0,055 650 146 126 59,5 2 11/32 12 15/32 З-44 NC 16
Т-89 73…100,3 2 7/8…3 15/16 1,9 0,075 1000 224 809 71,1 2 13/16 12 15/32 З-44 NC 16
Т-102 86,4…101,2 3 13/32…4 2,5 0,098 1300 292 252 84 3 5/16 18 23/32 З-73 NC 26
Т-114 98,1…111,6 3 7/8…4 13/32 3,2 0,126 1600 359 694 94,9 3 3/ 4 20 25/32 З-76 2 7/8 Reg
Т-127 106,1…154,6 4 3/16…6 3/32 3,2 0,126 2000 449 618 103,6 4 3/32 22 7/ 8 З-76 2 7/8 Reg
Т-146 124…150,5 4 7/8…5 15/16 3,4 0,134 2500 562 022 120 4 23/32 22 7/ 8 З-88 3 1/2 Reg
Т-168 133…156,2 5 1/4…6 5/32 3,4 0,134 2900 651 946 129,5 5 3/32 25 1 З-88 3 1/2 Reg
Т-178 154,8…202 6 3/32…7 15/16 3,8 0,150 2900 651 946 147,8 5 13/16 36 1 13/32 З-117 4 1/2 Reg
Т-219 195,3…279,6 7 11/16…11 3,8 0,150 4500 1 011 640 178 7 70 2 3/ 4 З-147 5 1/2 FH
Т-245 218,4…288,8 8 19/32…11 3/8 5,1 0,200 6500 1 461 258 200 7 7/ 8 95 3 3/ 4 З-147 5 1/2 FH
Т-324 288,8…322,9 11 3/8…12 23/32 5,1 0,200 6500 1 461 258 280 11 1/32 101 3 31/32 З-147 5 1/2 FH
Т-340 308,9…406,0 12 5/32…16 5,5 0,217 6500 1 461 258 290 11 7/16 101 3 31/32 З-147 5 1/2 FH
Назначение
   Труболовка предназначена для захвата за внутреннюю поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция

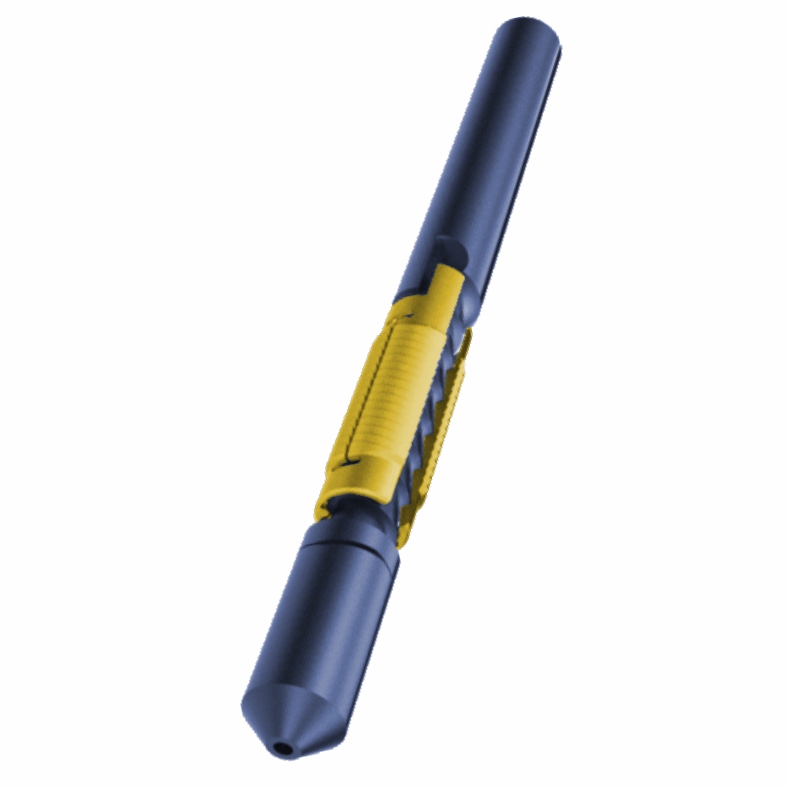

    Труболовка состоит из корпуса, цангового захвата, центрирующего наконечника и расцепного кольца.

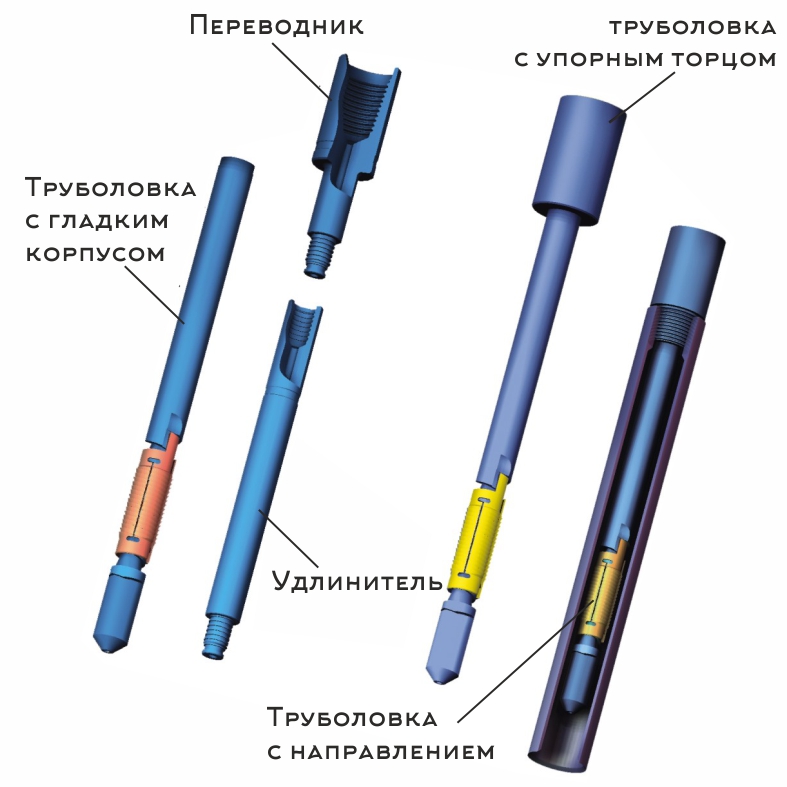

Исполнение корпуса труболовки может быть "гладким" (поставляется с переводником и удлинителем, применяется для захвата аварийной колонны значительно ниже верхнего торца) или с упорным торцем (корпус выполнен заодно с переводником). На переводнике, кроме присоединительной резьбы, может выполняться резьба для присоединения направления с заводным зубом или с резьбой для направляющей воронки увеличенного диаметра.
    Для извлечения тонкостенных и сильно корродированных труб предлагается вариант исполнения труболовки с увеличенной длиной цангового захвата.
При необходимости герметизации соединения труболовки и аварийной колонны, в комплект поставки включается направляющий наконечник, конструкция которого содержит резиновую уплотнительную манжету.
    Труболовки изготавливаются правые (работа с правой ловильной колонной) и левые (работа с левой ловильнойколонной).
    Процесс захвата аварийной колонны осуществляется при подъеме корпуса труболовки, за счет наличия конических спиральных поверхностей, выполненных на наружной поверхности корпуса и взаимодействующей с ней внутренней поверхности цанги.
Исполнение Назначение Конструктивные особенности
Т (правая) Работа на правом инструменте. 1. Присоединительная резьба правая.
Захват и извлечение аварийной колонны. 2. Спиральная опорная поверхность – левая.

3. Освобождение – вращение вправо.
Т4 (правая) Работа на правом инструменте. 1. Присоединительная резьба правая.
Захват и извлечение тонкостенных труб 2. Спиральная опорная поверхность – левая.
аварийной колонны. 3. Освобождение – вращение вправо.

4. Увеличенная длина захватывающей цанги.
Тл (левая) Работа на левом инструменте. 1. Присоединительная резьба левая.
Захват и извлечение аварийной колонны. 2. Спиральная опорная поверхность – левая.
Отворот верхних труб аварийной колонны. 3. Освобождение – вращение вправо.
Т4л (левая) Работа на левом инструменте. 1. Присоединительная резьба левая.
Захват и извлечение тонкостенных труб 2. Спиральная опорная поверхность – левая.
аварийной колонны. 3. Освобождение – вращение вправо.
Отворот верхних труб аварийной колонны. 4. Увеличенная длина захватывающей цанги.
Т1л (левая) Работа на левом инструменте. 1. Присоединительная резьба левая.
Захват и извлечение аварийной колонны. 2. Спиральная опорная поверхность – правая.

3. Освобождение – вращение влево.
Т5л (левая) Работа на левом инструменте. 1. Присоединительная резьба левая.
Захват и извлечение тонкостенных труб 2. Спиральная опорная поверхность – правая.
аварийной колонны 3. Освобождение – вращение влево.

4. Увеличенная длина захватывающей цанги.
При оформлении заказа следует указывать:
При заказе труболовки с гладким корпусом:
При заказе труболовки с упорным торцем:
