Стенд типа 2РС

Назначение
    Стенд 2РС предназначен для сборки-разборки резьбовых соединений нефтепромыслового оборудования и компоновок.

Конструкция

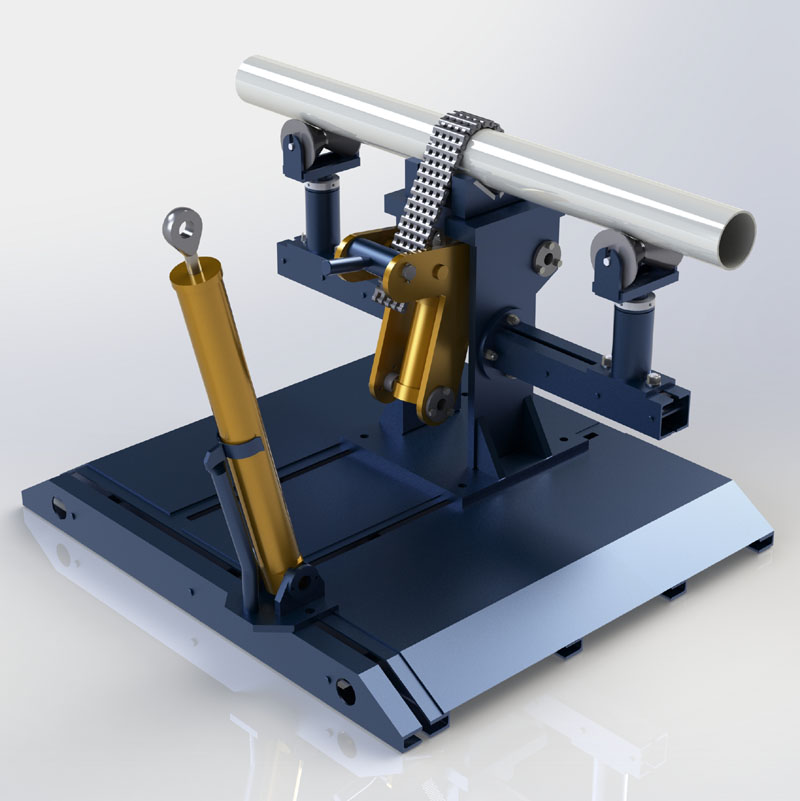

    Стенд 2РС состоит из основания, стойки, устройства зажима, силового цилиндра и маслостанции, совмещенной с пультом управления. Стойки устанавливаются с двух сторон от основания и служат дополнительными опорами для длинных компоновок. Устройство зажима укомплектовано двумя направляющими роликами, регулируемыми по высоте. Зажим и удержание оборудования осуществляется специальной цепью на призме. Натяжение цепи осуществляется силовым цилиндром устройства зажима. Давление в силовом цилиндре создается насосной станцией и контролируется по манометру. Закрепление и раскрепление осуществляется трубными ключами, которые крепятся на силовом цилиндре. Силовой цилиндр установлен на специальном кронштейне с ложементом. Кронштейн имеет возможность перемещаться по направляющим вдоль компоновки.
    В нерабочем состоянии силовой цилиндр откидывается на ложемент. Управление силовыми цилиндрами происходит от насосной станции с пультом управления.
Стенд типа 2РС
Наименование показателя Значение
Диапазон диаметров зажимаемых изделий мм 48,0 - 219,0
inch 1 7/8 – 8 5/8
Максимальное усилие цилиндра зажима кН 100,5
lbf 22593
Максимальное усилие цилиндра вращения ключа (при перемещении штока гидроцилиндра вниз) кН 51,3
lbf 11532
Максимальный крутящий момент с применением машинного ключа типа КТМП (плечо ключа 700 мм)* кН·м 35,9
lbf·ft 26478
Рабочий ход штока гидроцилиндра вращения ключа мм 600
ft 1,97
Габаритные размеры стенда (без стойки и маслостанции) мм 1600х1524х1008
ft 5,25х5,0х3,31
Тип маслостанции СВ-М1-40-2Н-5,5-11,0
Рабочее давление в системе МПа 20
PSI 2900
Габаритные размеры маслостанции мм 685х460х1200
ft 2,25х1,51х3,94
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
