Стенды типа ИС

Назначение
    Стенды типа ИС предназначены для тестирования в условиях производственных или ремонтных цехов гидроударников и усилителей гидроударников.

Конструкция
    Стенд состоит из станины, двух кареток, установленных на станине с возможностью ограниченного осевого перемещения, гидроцилиндра двухстороннего действия, жестко закрепленного к станине, маслостанции, совмещенной с пультом управления, и рукавов высокого давления для соединения гидроцилиндра и маслостанции.

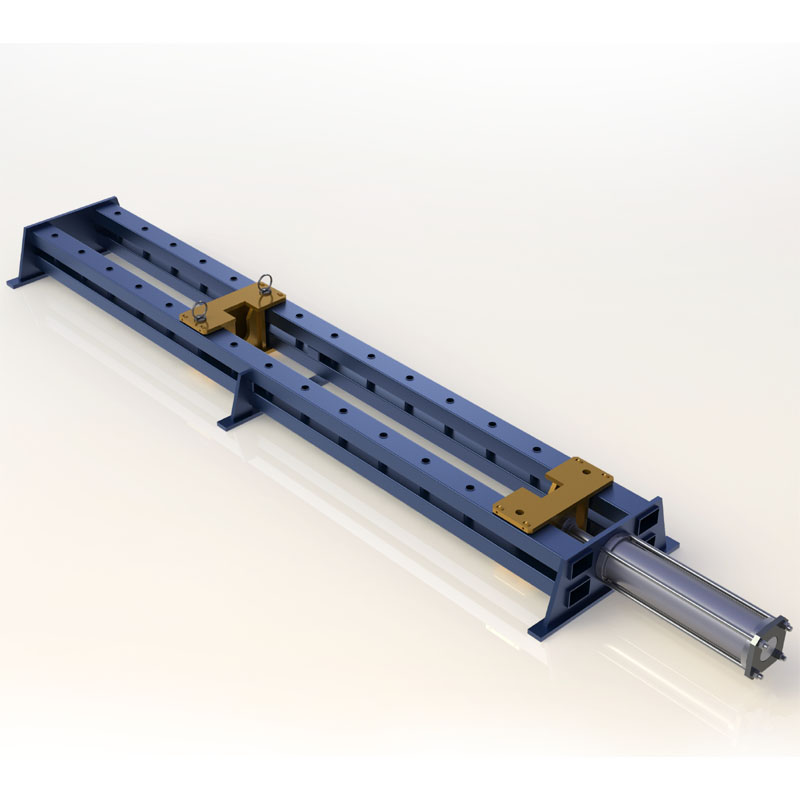

Станина представляет собой две скрепленные между собой направляющие траверсы с рядом вертикальных отверстий. Одна из кареток жестко соединена со штоком гидроцилиндра, вторая - фиксируется на различных участках станины в зависимости от длины тестируемого инструмента с помощью цилиндрических фиксаторов. Испытываемые образцы крепятся к кареткам при помощи специальных резьбовых переводников.
Стенд типа ИС
Шифр типоразмера стенда 1ИС 2ИС 5ИС
Максимальное растягивающее усилие кН 785 407 912
lbf 176475 91542 205025
Максимальное сжимающее усилие кН 913 458 1031
lbf 205250 102962 231778
Рабочий ход мм 700 600 762
ft 2,3 1,97 2,50
Рабочее давление в системе МПа 21,0 18,0 21,0
PSI 3046 2611 3046
Габаритные размеры станины стенда (без пульта управления) мм 7980х865х700 5407х1000х498 12746х1400х620
ft 26,2х2,8х2,3 17,7х3,3х1,6 41,8х4,6х2,0
Габаритные размеры маслостанции, совмещенной с пультом управления мм 880х609х1224 880х609х1224 880х609х1224
ft 2,9х2,0х4,0 2,9х2,0х4,0 2,9х2,0х4,0
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку стенда следует указывать:
Таблица значений основных параметров стендов ИС
