Паук механический типа ПМ

Назначение

Пауки механические предназначены для извлечения разнообразных металлических обломков (шарошек и подшипников долот, плашек, кусков троса, обломков металла после фрезерных работ и т.п.) с забоя скважин различного назначения.

Конструкция

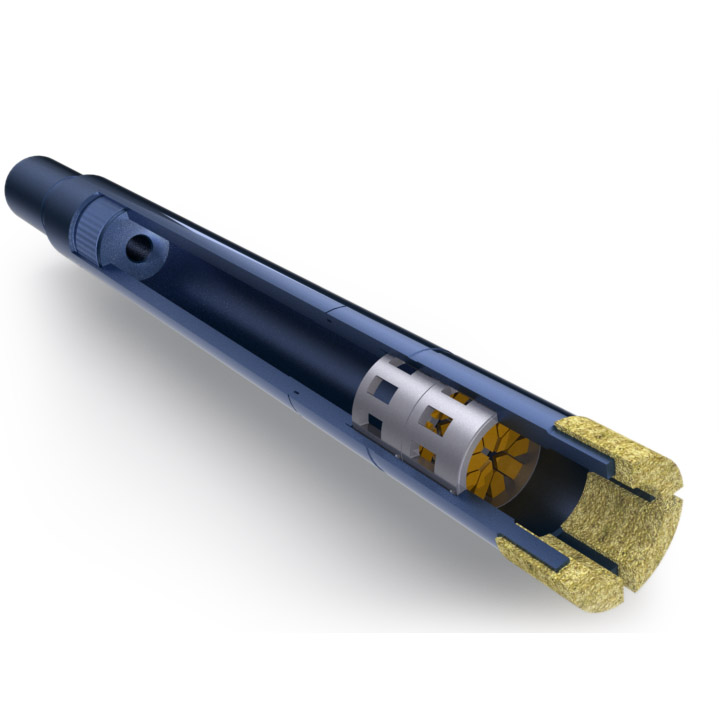

Паук механический состоит из трубчатого корпуса, изготовленного из высокопрочной легированной стали, верхнего переводника, фрезерующей воронки и лепестковых механических захватов. Лепестковые механические захваты, установленные в нижней части корпуса в два яруса с возможностью свободного вращения, служат для удержания захваченных предметов. Удержание происходит за счет шарнирно закрепленных подпружиненных лепестков, перекрывающих в транспортном положении выход из внутренней полости паука. Фрезерующая воронка, выполненная в форме кольцевого фрезера, в зависимости от условий применения паука может иметь различные по форме поверхности режуще-истирающей напайки.

При оформлении заказа на поставку паука следует указывать:

шифр типоразмера паука механического;
исполнение (правое или левое);
форму напайки режуще-истирающей поверхности фрезерующей воронки;
обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.

Шифр типоразмера паука	Наружный диаметр корпуса паука		Наружный диаметр фрезера кольцевого		Внутренний диаметр фрезера кольцевого		Присоединительная резьба
Шифр типоразмера паука	мм	inch	мм	inch	мм	inch	Присоединительная резьба
ПМ-94	92	3 5/ 8	94	3 11/16	58	2 9/32	З-73	NC 26
ПМ-112	101,6	4	112,7	4 7/16	64	2 17/32	З-76	2 7/8 Reg
ПМ-119	114,5	4 1/ 2	119,5	4 23/32	75,5	2 31/32	З-76	2 7/8 Reg
ПМ-130	123,8	4 7/ 8	130	5 1/ 8	87	3 7/16	З-88	3 1/2 Reg
ПМ-136	130,5	5 1/ 8	136,5	5 3/ 8	90	3 17/32	З-88	3 1/2 Reg
ПМ-146	139,7	5 1/ 2	146	5 3/ 4	102	4	З-88	3 1/2 Reg
ПМ-150	146	5 3/ 4	150	5 29/32	108	4 1/ 4	З-88	3 1/2 Reg
ПМ-196	184	7 1/ 4	196	7 23/32	121	4 3/ 4	З-133	NC 50
ПМ-206	190,5	7 1/ 2	206	8 1/ 8	128	5 1/32	З-133	NC 50
ПМ-210	200	7 7/ 8	210	8 9/32	150	5 29/32	З-133	NC 50
ПМ-257	247	9 23/32	257	10 1/ 8	165	6 1/ 2	З-133	NC 50
ПМ-265	252	9 29/32	265	10 7/16	170	6 11/16	З-133	NC 50
ПМ-286	273	10 3/ 4	286	11 1/ 4	191	7 17/32	З-133	NC 50
ПМ-340	330,2	13	340	13 3/ 8	244	9 19/32	З-152	6 5/8 Reg
ПМ-381	363,7	14 5/16	381	15	254,5	10 1/32	З-171	6 5/8 FH
ПМ-400	381	15	400	15 3/ 4	270	10 5/ 8	З-171	6 5/8 FH

* Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".

В случае необходимости приобретения оборудования в строгом соответствии

с дюймовой системой исчисления просим указать это при формировании заказа.
