Скрепер механический типа C

Назначение
    Скреперы механические предназначены для очистки внутренней поверхности обсадных или насосно-компрессорных труб от цементной корки, ржавчины, парафина и других отложений.

Конструкция
    Скрепер представляет собой неразъемный трубчатый корпус, на верхнем и нижнем концах которого выполнены муфтовая и ниппельная присоединительные резьбы. В продольных пазах корпуса установлены с возможностью радиального перемещения шесть лезвий плашечного типа с изностойкой закаленной поверхностью режущих кромок. Усилия, прижимающие лезвия к поверхности очищаемой трубы, создаются за счет действия сжатых пружин. Лезвия располагаются на корпусе в два яруса по три штуки в каждом, обеспечивая очистку ста процентов периметра внутренней поверхности трубы. В пазах корпуса лезвия удерживаются разрезным кольцом, закрепленным винтами. Очистка колонны производится в процессе спуска скрепера в скважину на бурильных или насосно-компрессорных трубах, при этом лезвия, скользя по очищаемой поверхности, срезают неровности и загрязнения.

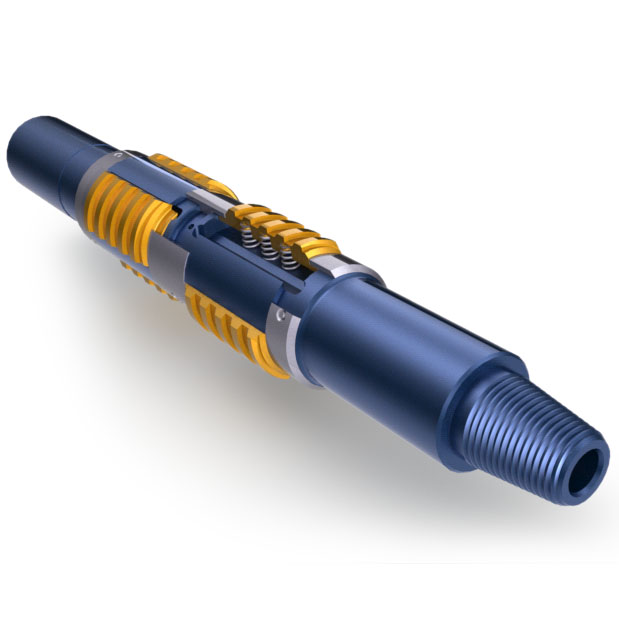

Скрепер механический типа C
При оформлении заказа на поставку скрепера следует указывать:
Таблица значений основных параметров скреперов механических С
Шифр типоразмера скрепера Условный диаметр очищаемой колонны Рабочий диапазон по внутреннему диаметру колонны Наружный диаметр корпуса скрепера Диаметр промывочного канала Присоединительная резьба
мм inch мм inch мм inch мм inch
С-60 60 2 3/8 48…52 1 7/8…2 1/16 46,3 1 13/16 8 5/16 З-30 NC 10
С-73 73 2 7/8 56…62 2 7/32…2 7/16 54 2 12/95 - - З-38 NC 13
С-89 89 3 1/2 71…81 2 25/32…3 3/16 66 2 19/32 12 15/32 З-44 NC 16
С-102 102 4 80…92 3 5/32…3 5/8 79 3 1/ 8 22 7/ 8 З-44 NC 16
С-114* 114 4 1/2 93…108 3 21/32…4 1/4 88 3 15/32 28 1 3/32 З-66 2 3/8 Reg
127 5 105…120 4 1/8…4 23/32
С-140* 140 5 1/2 115…130 4 17/32…5 1/8 112 4 13/32 32 1 1/ 4 З-76 2 7/8 Reg
146 5 3/4 122…137 4 13/16…5 13/32
С-168* 168 6 5/8 140…157 5 1/2…6 3/16 137 5 13/32 38 1 1/ 2 З-88 3 1/2 Reg
178 7 152…169 6…6 21/32
С-194* 194 7 5/8 172…184 6 25/32…7 1/4 154 6 6/95 58 2 9/32 З-117 4 1/2 Reg
219 8 5/8 198…210 7 25/32…8 9/32
С-245 245 9 5/8 213…236 8 3/8…9 9/32 200 7 83/95 95 3 3/ 4 З-133 NC 50
С-273 273 10 3/4 238…260 9 3/8…10 1/4 230 9 1/16 89 3 50/99 З-152 6 5/8 Reg
С-340 340 13 3/8 306…330 12 1/16…13 276 10 7/ 8 89 3 50/99 З-152 6 5/8 Reg
С-426 426 16 25/32 394…423 15 1/2…16 21/32 362 14 1/ 4 89 3 50/99 З-152 6 5/8 Reg
Открыть
в PDF
АО «Сиб Трейд Сервис» © 2019
*- Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
В случае необходимости приобретения оборудования в строгом соответствии с дюймовой системой исчисления просим указать это при формировании заказа.
Примечание
скреперы, шифры типоразмеров которых помечены звездочкой, могут применяться в колоннах труб двух типоразмеров, при этом используются сменные комплекты лезвий.
