Штанголовка типа ШМ

Назначение
     Штанголовки типа ШМ предназначены для захвата за высаженную часть или муфту насосных штанг и их последующего извлечения.

Конструкция

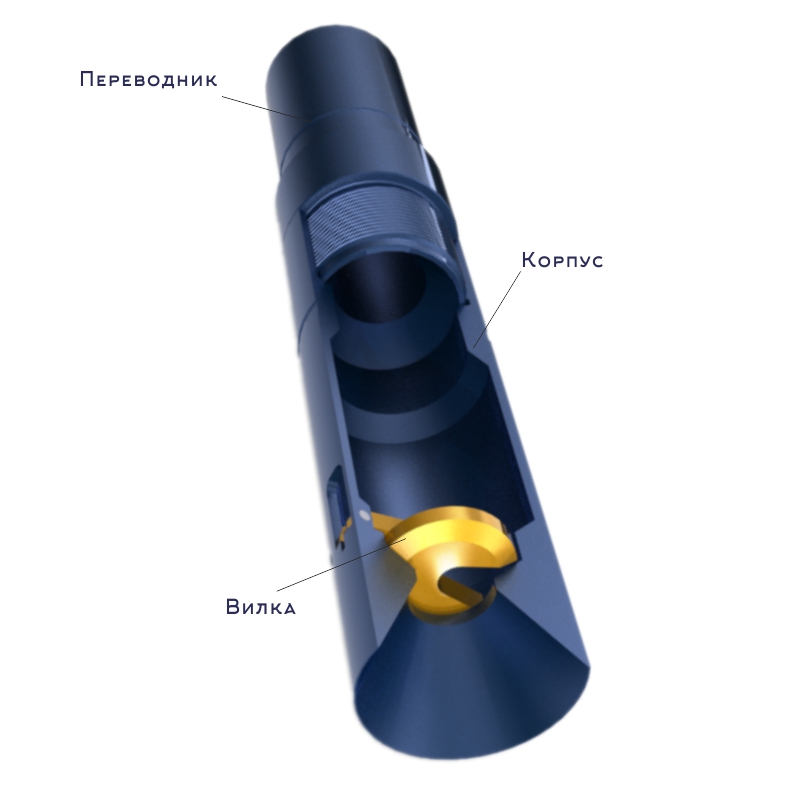

     Штанголовка состоит из корпуса, подпружиненной откидной вилки и переводника.
     В процессе захвата, штанга заводится в полость корпуса, откидная вилка при этом вначале принимает положение близкое к вертикальному, пропускает муфту штанги, а затем, под действием пружины, возвращается в исходное положение, охватывая тело штанги, и удерживает муфту за счет упора ее нижнего кольцевого торца в вилку.
Штанголовка типа ШМ
Таблица значений основных параметров штанголовок ШМ
Шифр типоразмера штанголовки Наружный диаметр штанголовки Условный размер захватываемых штанг Критическая растягивающая нагрузка Присоединительная резьба
мм inch мм inch кН lbf
ШМ-89 89 3 1/2 ШН16; ШН19 5/8; 3/4 20 4496 НКТ-73 non-upset tubing 2 7/8
ШМ-118 118 4 21/32 ШН16; ШН19 5/8; 3/4 20 4496 НКТ-89 non-upset tubing 3 1/2
ШМ-122 122 4 13/16 ШН16; ШН19; ШН22 5/8; 3/4; 7/8 50 11240 НКТ-89 non-upset tubing 3 1/2
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
