Овершоты-штанголовки освобождающиеся типа ОШ

Назначение
   Овершоты-штанголовки предназначены для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн, преимущественно насосных штанг, при проведении ловильных работ в скважинах различного назначения.

Конструкция

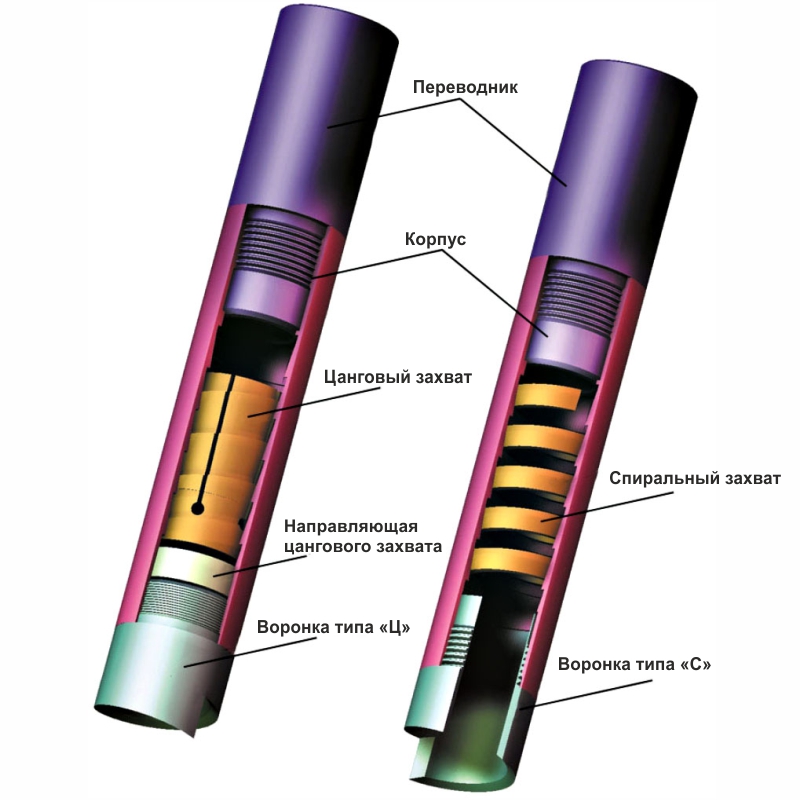

    Овершот состоит из корпуса, переводника и набора сменных элементов, включающего ряд спиральных и цанговых захватов, направляющие воронки типов «С», «Ц» и направляющую цанговых захватов.
    Процесс захвата осуществляется овершотом за счет наличия конических спиральных поверхностей, выполненных на внутренней поверхности корпуса и взаимодействующей с ней наружной поверхности цангового или спирального захватов.

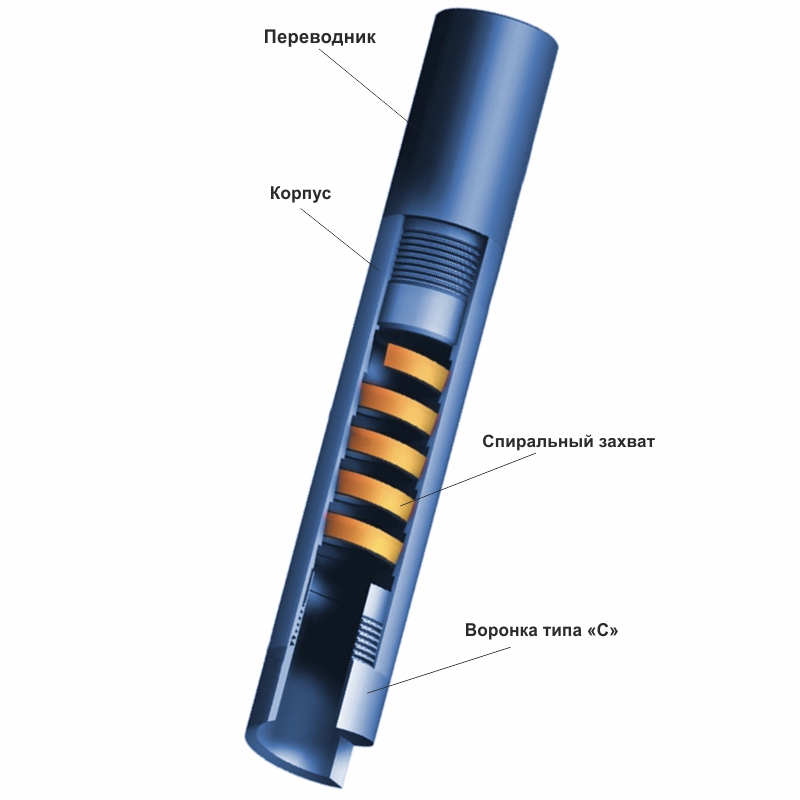

Овершот-штанголовка
освобождающегося типа ОШ
Таблица значений основных параметров овершотов ОШ
Шифр типораз-мера овершота Наружный диаметр овершота Максимальный номинальный размер спирального захвата Максимальный номинальный размер цангового захвата Присоединительная резьба Критическая растягивающая нагрузка
mm inch mm inch mm inch кН lbf
ОШ-36 36,8 1 7/16 31,8 1 1/ 4 27,0 1 1/16 Ш-16 Rod 5/8 30 6744
ОШ-40 40,0 1 9/16 30,2 1 3/16 22,2 7/ 8 Ш-19 Rod 3/4 102 22931
ОШ-42 42,2 1 21/32 34,2 1 11/32 27,0 1 1/16 Ш-19 Rod 3/4 80 17985
ОШ-45 45,8 1 13/16 36,5 1 7/16 28,5 1 1/ 8 Ш-22 Rod 7/8 100 22481
ОШ-47 47,0 1 27/32 38,1 1 1/ 2 31,8 1 1/ 4 Ш-22 Rod 7/8 103 23155
ОШ-48 48,9 1 15/16 40,0 1 9/16 33,4 1 5/16 Ш-22 Rod 7/8 107 24055
ОШ-53 53,9 2 1/ 8 46,0 1 13/16 38,1 1 1/ 2 Ш-22 Rod 7/8 100 22481
ОШ-54 54,6 2 5/32 44,4 1 3/ 4 38,1 1 1/ 2 Ш-22 Rod 7/8 103 23155
ОШ-57 57,3 2 1/ 4 46,8 1 27/32 41,3 1 5/ 8 Ш-22 Rod 7/8 190 42714
ОШ-58 58,5 2 5/16 48,3 1 29/32 42,2 1 21/32 Ш-22 Rod 7/8 180 40466
ОШ-60 60,3 2 3/ 8 48,3 1 29/32 42,8 1 11/16 Ш-22 Rod 7/8 207 46535
ОШ-71 71,4 2 13/16 57,2 2 1/ 4 49,2 1 15/16 З-44 NC 16 226 50807
ОШ-72 72,2 2 27/32 60,3 2 3/ 8 54,0 2 1/ 8 З-44 NC 16 210 47210
ОШ-73 73,2 2 7/ 8 60,3 2 3/ 8 53,2 2 3/32 З-44 NC 16 282 63396
ОШ-82 82 3 7/32 68,0 2 11/16 60,3 2 3/ 8 З-66 2 3/8 Reg 280 62947
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку
овершота следует указывать:
