Назначение
   Магнитный ловитель типа МЛ2 предназначен для промывки скважин различного назначения и извлечения из них мелких предметов, обладающих ферромагнитными свойствами.

Конструкция
    Магнитный ловитель состоит из корпуса, переводника и магнитной вставки. Для пропуска жидкости, в магнитной вставке выполнено центральное отверстие. Низ корпуса данного магнитного ловителя представлен скошенным торцем.

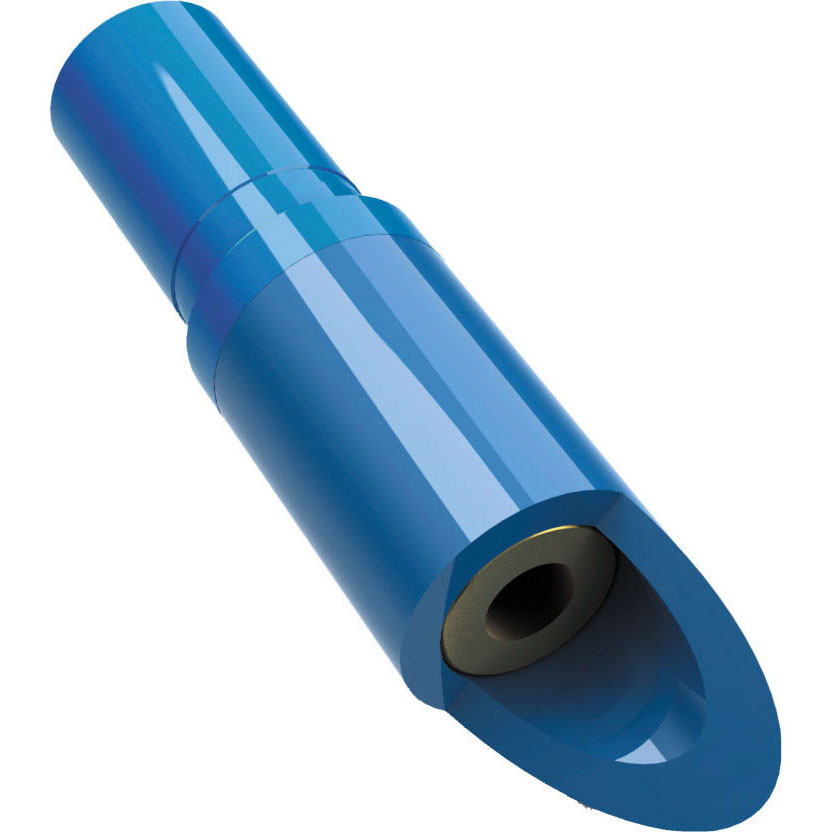

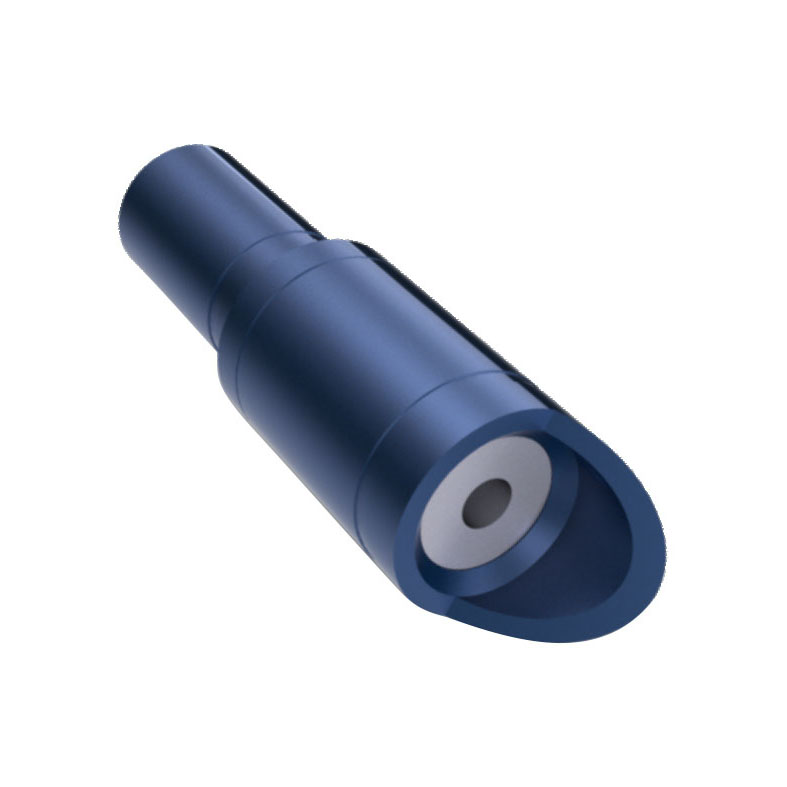

Магнитный ловитель типа МЛ2
Таблица значений основных параметров магнитных ловителей МЛ2
Шифр типоразмера магнитного ловителя Наружный диаметр магнитного ловителя Диаметр промывочного канала Грузоподъемность Присоединительная резьба
мм inch мм inch кгс lbf
МЛ2 82-25 82,0 3 7/32 25 1 115 254 З-66 2 3/8 Reg
МЛ2 89-25 89,0 3 1/ 2 25 1 115 254 З-66 2 3/8 Reg
МЛ2 110-25 110 4 11/32 25 1 265 584 З-73 NC 26
МЛ2 114-50 114,3 4 1/ 2 50 1 31/32 400 882 З-73 NC 26
МЛ2 118-50 117,6 4 5/ 8 50 1 31/32 400 882 З-73 NC 26
МЛ2 120-50 120 4 23/32 50 1 31/32 400 882 З-73 NC 26
МЛ2 124-50 124 4 7/ 8 50 1 31/32 400 882 З-86 NC 31
МЛ2 127-50 127 5 50 1 31/32 400 882 З-86 NC 31
МЛ2 130-50 130 5 1/ 8 50 1 31/32 400 882 З-86 NC 31
МЛ2 135-50 135 5 5/16 50 1 31/32 400 882 З-86 NC 31
МЛ2 136-50 136 5 11/32 50 1 31/32 400 882 З-86 NC 31
МЛ2 140-50 139,7 5 1/ 2 50 1 31/32 650 1433 З-86 NC 31
МЛ2 146-50 146 5 3/ 4 50 1 31/32 650 1433 З-86 NC 31
МЛ2 150-50 150 5 29/32 50 1 31/32 650 1433 З-102 NC 38
МЛ2 152-50 152,4 6 50 1 31/32 650 1433 З-102 NC 38
МЛ2 170-50 170 6 11/16 50 1 31/32 650 1433 З-102 NC 38
МЛ2 180-50 180 7 3/32 50 1 31/32 800 1764 З-117 4 1/2 Reg
МЛ2 188-50 188 7 13/32 50 1 31/32 800 1764 З-117 4 1/2 Reg
МЛ2 190-50 190 7 15/32 50 1 31/32 800 1764 З-117 4 1/2 Reg
МЛ2 195-50 195 7 11/16 50 1 31/32 800 1764 З-117 4 1/2 Reg
МЛ2 198-50 198 7 25/32 50 1 31/32 800 1764 З-117 4 1/2 Reg
МЛ2 200-50 200 7 7/ 8 50 1 31/32 800 1764 З-133 NC 50
МЛ2 203-50 203,2 8 50 1 31/32 800 1764 З-133 NC 50
МЛ2 205-50 205 8 1/16 50 1 31/32 800 1764 З-133 NC 50
МЛ2 210-50 210 8 9/32 50 1 31/32 800 1764 З-133 NC 50
МЛ2 243-50 243 9 9/16 50 1 31/32 975 2150 З-147 5 1/2 FH
МЛ2 245-50 245 9 21/32 50 1 31/32 975 2150 З-147 5 1/2 FH
МЛ2 270-70 270 10 5/ 8 70 2 3/ 4 1180 2601 З-147 5 1/2 FH
МЛ2 273-70 273 10 3/ 4 70 2 3/ 4 1180 2601 З-147 5 1/2 FH
МЛ2 279-70 279,4 11 70 2 3/ 4 1180 2601 З-152 6 5/8 Reg
МЛ2 292-70 292,1 11 1/ 2 70 2 3/ 4 1180 2601 З-152 6 5/8 Reg
МЛ2 295-70 295 11 5/ 8 70 2 3/ 4 1180 2601 З-152 6 5/8 Reg
МЛ2 320-70 320 12 19/32 70 2 3/ 4 1180 2601 З-171 6 5/8 FH
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку
магнитных ловителей следует указывать:
