Виды наплавок
кольцевых фрез
Открыть
в PDF
Наплавка, состоящая из частиц дробленого карбида вольфрама, внедренного в матрицу из никельсодержащей латуни, в зависимости от условий применения кольцевых фрезеров, изготавливается с различными вариантами исполнения:
по форме поверхности нижнего торца режуще-истирающей напайки:
1 - плоская
2 - волнистая
3 - коническая
4 - зубчатая

по форме боковых поверхностей режуще-истирающей напайки:
А - заподлицо с корпусом
    (резание производится только по торцу)
Б - выступающая наружу
    (резание производится по торцу и наружному диаметру)
В - выступающая внутрь
    (резание производится по торцу и внутреннему диаметру)
Г - выступающая наружу и внутрь
    (резание производится по торцу, наружному и внутреннему диаметрам)

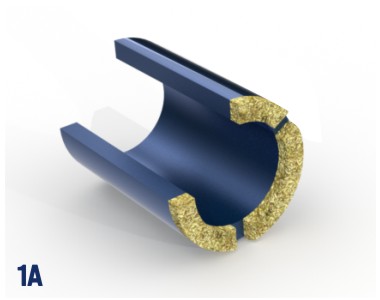

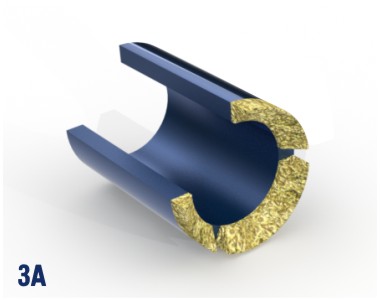

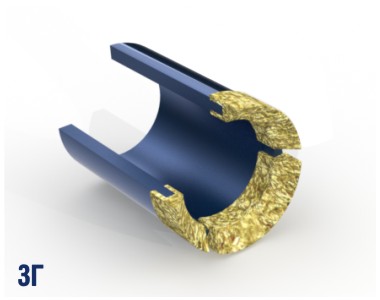

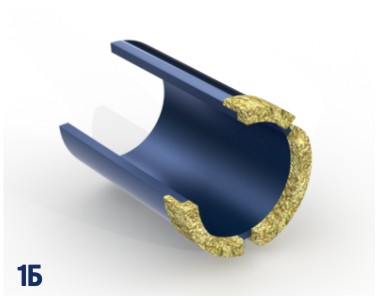

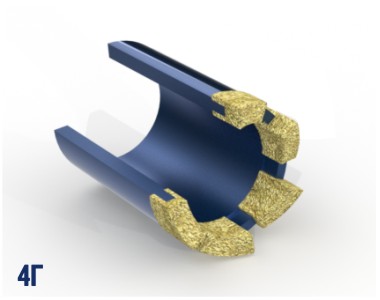

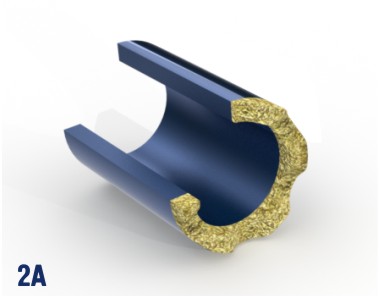

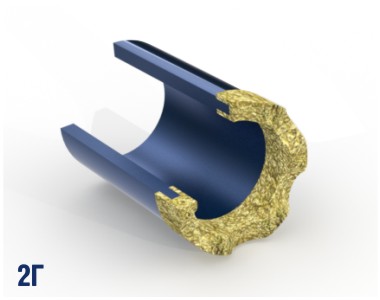

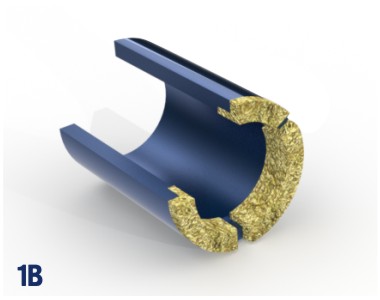

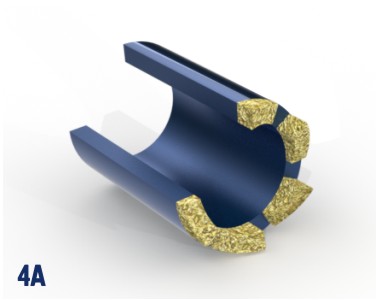

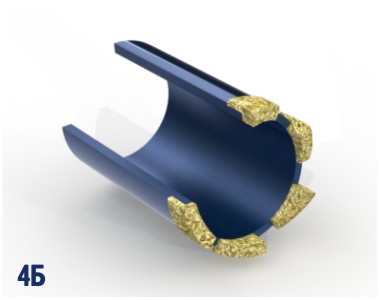

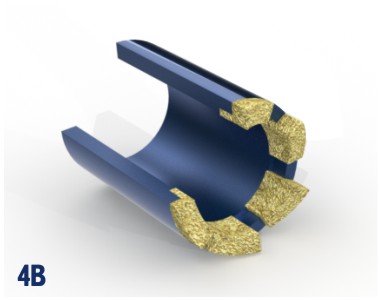

Наплавка фрезера кольцевого типа 1а Наплавка фрезера кольцевого типа 1б Наплавка фрезера кольцевого типа 1в Наплавка фрезера кольцевого типа 1г Наплавка фрезера кольцевого типа 2а Наплавка фрезера кольцевого типа 2б Наплавка фрезера кольцевого типа 2в Наплавка фрезера кольцевого типа 2г Наплавка фрезера кольцевого типа 3а Наплавка фрезера кольцевого типа 3б Наплавка фрезера кольцевого типа 3в Наплавка фрезера кольцевого типа 3г Наплавка фрезера кольцевого типа 4а Наплавка фрезера кольцевого типа 4б Наплавка фрезера кольцевого типа 4в Наплавка фрезера кольцевого типа 4г
