Назначение
    Фрезеры предназначены для проработки окна в обсадной колонне при зарезке боковых стволов.

Конструкция
    Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена присоединительная резьба, режуще-истирающие элементы наплавлены на ребра, цилиндрическую и торцевую части фрезера. Циркуляция промывочной жидкости осуществляется через центральный промывочный канал, расходящийся книзу в несколько боковых промывочных отверстий.

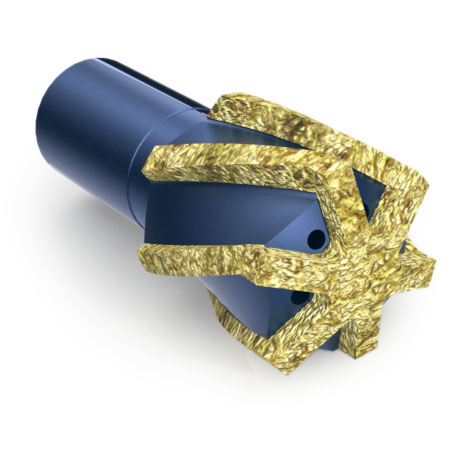

Фрезер для проработки окна типа 38Ф
Таблица значений основных параметров фрезеров 38Ф
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба
мм inch
38Ф-121 121,0 4 3/ 4 З-73 NC 26
38Ф-123 123,0 4 27/32 З-73 NC 26
38Ф-124 124,0 4 7/ 8 З-73 NC 26
38Ф-125 125,0 4 29/32 З-73 NC 26
38Ф-126 126,0 4 31/32 З-73 NC 26
38Ф-144 144,0 5 21/32 З-76 2 7/8 Reg
38Ф-145 145,0 5 11/16 З-76 2 7/8 Reg
38Ф-146 146,0 5 3/ 4 З-76 2 7/8 Reg
38Ф-153 153,0 6 1/32 3-88 3 1/2 Reg
38Ф-155 155,0 6 3/32 3-88 3 1/2 Reg
38Ф-156 156,0 6 1/ 8 3-88 3 1/2 Reg
38Ф-213 213,0 8 3/ 8 3-117 4 1/2 Reg
38Ф-216 216,0 8 1/ 2 3-117 4 1/2 Reg
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 38Ф следует указывать:
