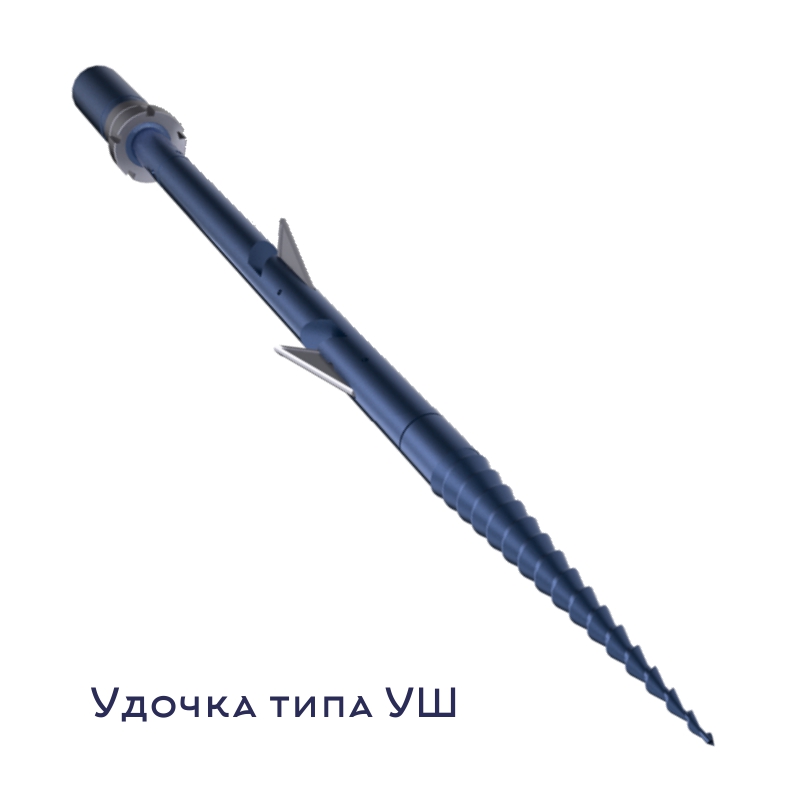

Удочка шарнирная типа УШ

Назначение
    Удочка шарнирная типа УШ предназначена для захвата и последующего извлечения кабелей УЭЦН, каротажных кабелей, канатов и проволоки при проведении ловильных работ в скважинах различного назначения.

Конструкция
    Удочка типа УШ состоит из корпуса, наконечника, переводника, крючков, пружин и осей крючков. Корпус шарнирной удочки изготавливается из высококачественной легированной стали. В верхней части корпуса выполнена резьба для соединения с переводником. В средней - в трех, расположенных под углом 120 градусов, пазах шарнирно закреплены подпружиненные крючки. К нижней части корпуса с помощью резьбы крепится наконечник, изготовленный в виде штопора. Для центрирования корпуса в скважине и препятствования перехода захватываемого объекта в пространство над удочкой, на нижней части переводника на резьбе установлена воронка.

При оформлении заказа на поставку удочки следует указывать:

Удочка шарнирная типа УШ
Таблица значений основных параметров удочек УШ
Шифр типоразмера удочки Наружный диаметр воронки Наружный диаметр корпуса Присоединительная резьба Критическая растягивающая нагрузка Длина
мм inch мм inch кН lbf мм ft
УШ 40-92 92 3 5/8 40 1 9/16 З-73 NC 26 150 33 721 1050 3,44
УШ 50-120 120 4 23/32 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1495 4,90
УШ 50-133 133 5 1/ 4 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1495 4,90
УШ 50-140 140 5 1/ 2 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1495 4,90
УШ 50-160 160 6 5/16 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1495 4,90
УШ 65-190 190 7 15/32 65 2 9/16 З-88 3 1/2 Reg 300 67 443 1908 6,26
УШ 65-210 210 8 9/32 65 2 9/16 З-88 3 1/2 Reg 300 67 443 1908 6,26
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
