Удочка спиральная типа УС

Назначение
    Удочка спиральная типа УС предназначена для захвата и последующего извлечения кабелей УЭЦН, каротажных кабелей, канатов и проволоки при проведении ловильных работ в скважинах различного назначения.

Конструкция

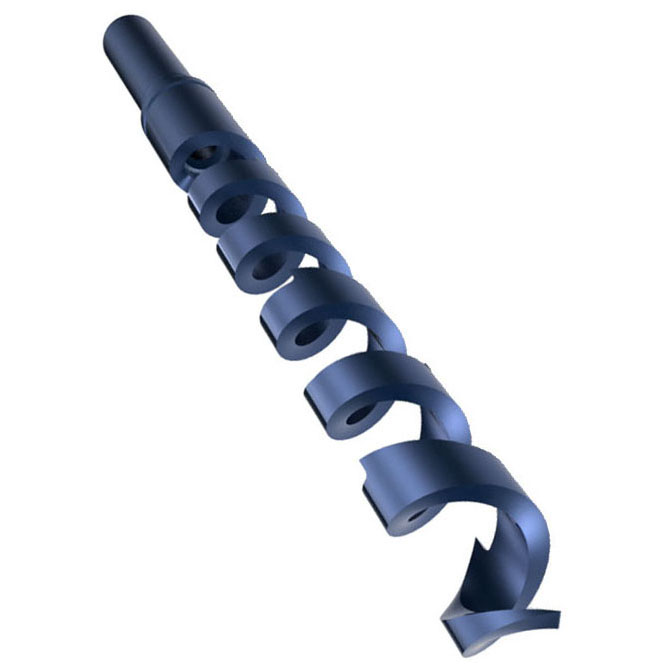

    Корпус удочки изготовлен из легированной стали. Нижняя часть корпуса имеет форму спирали с зубъями для удержания кабеля. В верхней части выполнена замковая присоединительная резьба.

При оформлении заказа на поставку удочки следует указывать:
Удочка спиральная типа УС
Таблица значений основных параметров удочек УС
Шифр типоразмера удочки Наружный диаметр удочки Присоединительная резьба Критическая растягивающая нагрузка Длина
мм inch кН lbf мм ft
УС-114 114 4 1/ 2 З-76 2 7/8 Reg 100 22 481 1325 4,35
УС-122 122 4 13/16 З-76 2 7/8 Reg 100 22 481 1325 4,35
УC-133 133 5 1/ 4 З-88 3 1/2 Reg 280 62 947 1325 4,35
УC-140 140 5 1/ 2 З-88 3 1/2 Reg 280 62 947 1555 5,10
УС-146 146 5 3/ 4 З-88 3 1/2 Reg 280 62 947 1555 5,10
УC-160 160 6 5/16 З-102 NC-38 280 62 947 1650 5,41
УC-190 190 7 15/32 З-133 NC-50 300 67 443 1650 5,41
УC-206 206 8 1/ 8 З-152 6 5/8 Reg 300 67 443 1875 6,15
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
