Удочка перьевая типа УП

Назначение
    Удочка перьевая типа УП предназначена для захвата и последующего извлечения кабелей УЭЦН, каротажных кабелей, канатов и проволоки при проведении ловильных работ в скважинах различного назначения.

Конструкция

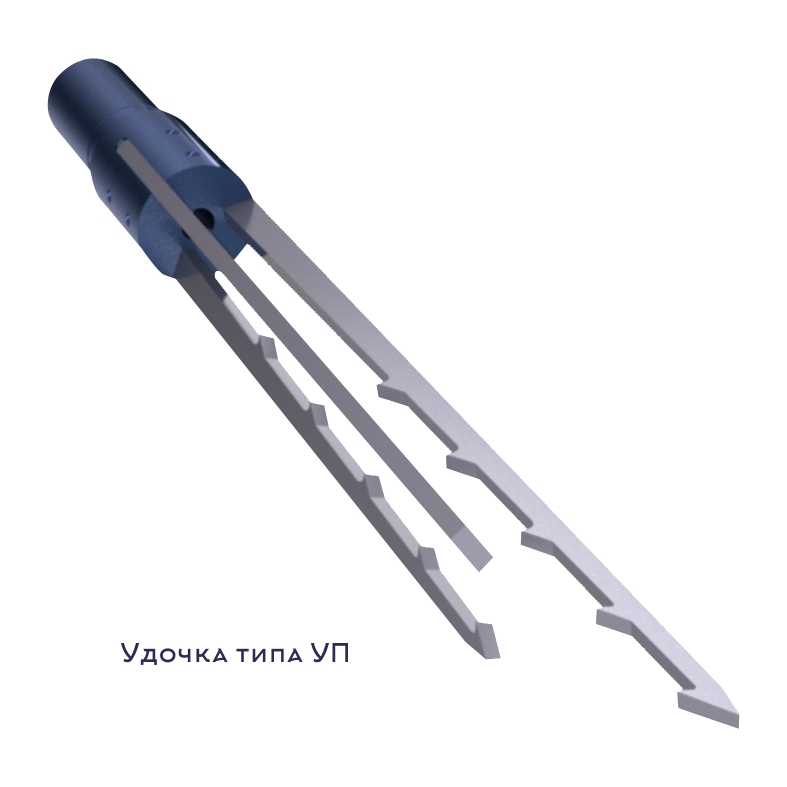

    Удочка типа УП состоит из переводника и 3-х перьев с крючками..

При оформлении заказа на поставку удочки следует указывать:

Удочка перьевая типа УП
Таблица значений основных параметров удочек УП
Шифр типоразмера удочки Наружный диаметр удочки Присоединительная резьба Критическая растягивающая нагрузка Длина
мм inch кН lbf мм ft
УП-56 56 2 7/32 З-38 NC-13 25 5 620 578 1,90
УП-60 60 2 3/ 8 З-38 NC-13 30 6 744 600 1,97
УП-114 114 4 1/ 2 З-76 2 7/8 Reg 200 44 962 1000 3,28
УП-122 122 4 13/16 З-76 2 7/8 Reg 280 62 947 1000 3,28
УП-133 133 5 1/ 4 З-88 3 1/2 Reg 280 62 947 1000 3,28
УП-140 140 5 1/ 2 З-88 3 1/2 Reg 280 62 947 1200 3,94
УП-160 160 6 5/16 З-102 NC-38 280 62 947 1200 3,94
УП-190 190 7 15/32 З-133 NC-50 300 67 443 1650 5,41
УП-210 210 8 9/32 З-152 6 5/8 Reg 300 67 443 1650 5,41
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
