Удочка цельнометаллическая типа УЦ

Назначение
    Удочка цельнометаллическая типа УЦ предназначена для захвата и последующего извлечения кабелей УЭЦН, каротажных кабелей, канатов и проволоки при проведении ловильных работ в скважинах различного назначения.

Конструкция
    Удочка типа УЦ состоит из корпуса, переводника и воронки. Корпус изготовлен из конструкционной легированной стали. Три пары крючков, с постепенно увеличивающимся диаметром захвата, выполнены непосредственно на корпусе. В верхней части корпуса имеются боковые отверстия для промывки. Для центрирования корпуса в скважине и препятствования перехода захватываемого объекта в пространство над удочкой, на нижней части переводника на резьбе установлена воронка.

При оформлении заказа на поставку удочки следует указывать:

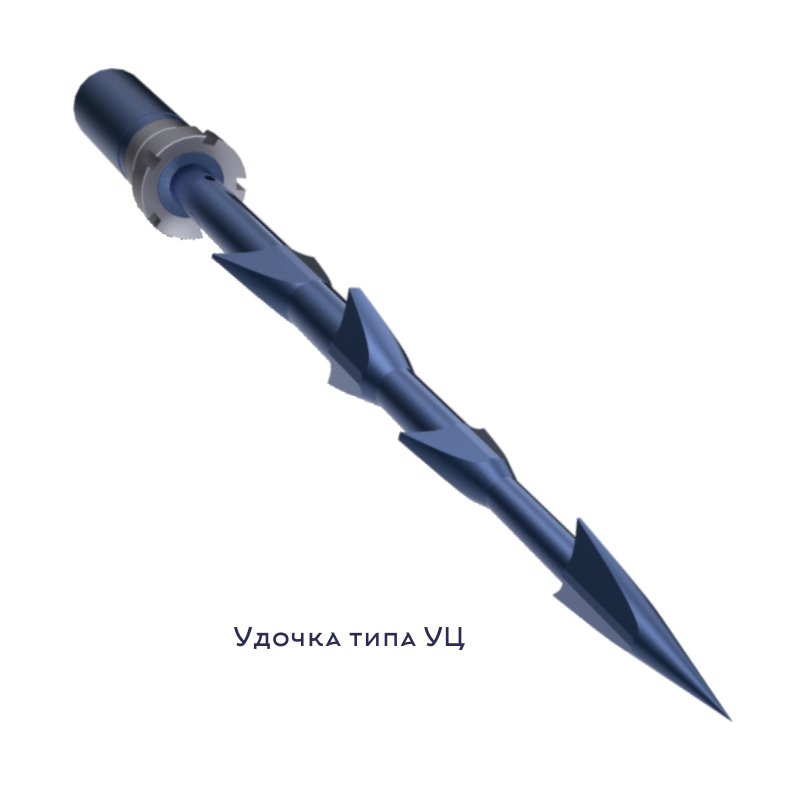

Удочка цельнометаллическая типа УЦ
Таблица значений основных параметров удочек УЦ
Шифр типоразмера удочки Наружный диаметр воронки Присоединительная резьба Критическая растягивающая нагрузка Длина
мм inch кН lbf мм ft
УЦ 24-56 56 2 7/32 З-38 NC-26 80 17 985 742,5 2,44
УЦ 40-102 102 4 З-76 2 7/8 Reg 160 35 969 985 3,23
УЦ 50-120 120 4 23/32 З-76 2 7/8 Reg 400 89 924 1190 3,90
УЦ 50-133 133 5 1/ 4 З-76 2 7/8 Reg 400 89 924 1190 3,90
УЦ 50-140 140 5 1/ 2 З-76 2 7/8 Reg 400 89 924 1190 3,90
УЦ 50-160 160 6 5/16 З-76 2 7/8 Reg 400 89 924 1190 3,90
УЦ 65-190 190 7 15/32 З-88 3 1/2 Reg 600 134 885 1860 6,10
УЦ 65-210 210 8 9/32 З-88 3 1/2 Reg 600 134 885 1860 6,10
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
