Удочка типа У

Назначение
    Удочка типа У предназначена для захвата и последующего извлечения кабелей УЭЦН, каротажных кабелей, канатов и проволоки при проведении ловильных работ в скважинах различного назначения.

Конструкция

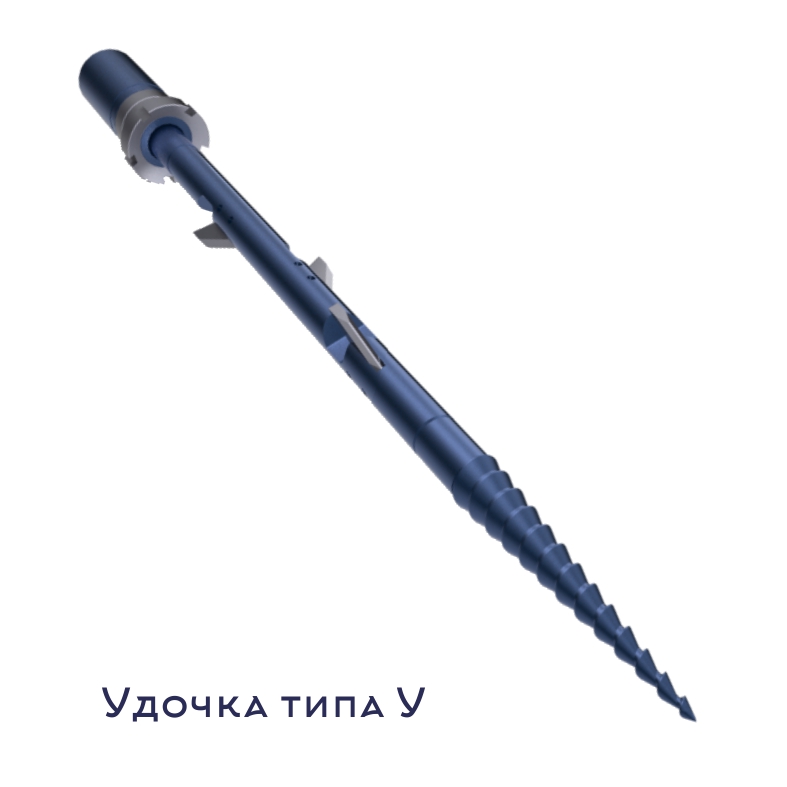

     Удочка типа У состоит из корпуса, переводника, крючков и наконечника. Корпус изготовлен из высококачественной легированной стали. В пазах корпуса под углом 120 градусов друг к другу установлены крючки. Благодаря специальной конструкции крючков, исключена возможность зацепа удочки за стыки обсадной колонны. Для центрирования корпуса в скважине и препятствования перехода захватываемого объекта в пространство над удочкой, на нижней части переводника на резьбе установлена воронка.

При оформлении заказа на поставку удочки следует указывать:
Удочка типа У
Таблица значений основных параметров удочек У
Шифр типоразмера удочки Наружный диаметр воронки Наружный диаметр корпуса Присоединительная резьба Критическая растягивающая нагрузка Длина
мм inch мм inch кН lbf мм ft
У 40-92 92 3 5/ 8 40 1 9/16 З-73 NC 26 150 33 721 1445 4,74
У 50-120 120 4 23/32 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1404 4,61
У 50-133 133 5 1/ 4 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1404 4,61
У 50-140 140 5 1/ 2 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1404 4,61
У 50-160 160 6 5/16 50 1 31/32 З-76 2 7/8 Reg 280 62 947 1404 4,61
У 65-190 190 7 15/32 65 2 9/16 З-88 3 1/2 Reg 300 67 443 2178 7,15
У 65-210 210 8 9/32 65 2 9/16 З-88 3 1/2 Reg 300 67 443 2178 7,15
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
