Труборез внутренний гидравлический типа ТВГ

Назначение
    Труборезы внутренние предназначены для отрезания в скважине части колонны бурильных, обсадных или насосно-компрессорных труб для последующего извлечения на поверхность при проведении ремонтно-восстановительных работ.

Конструкция

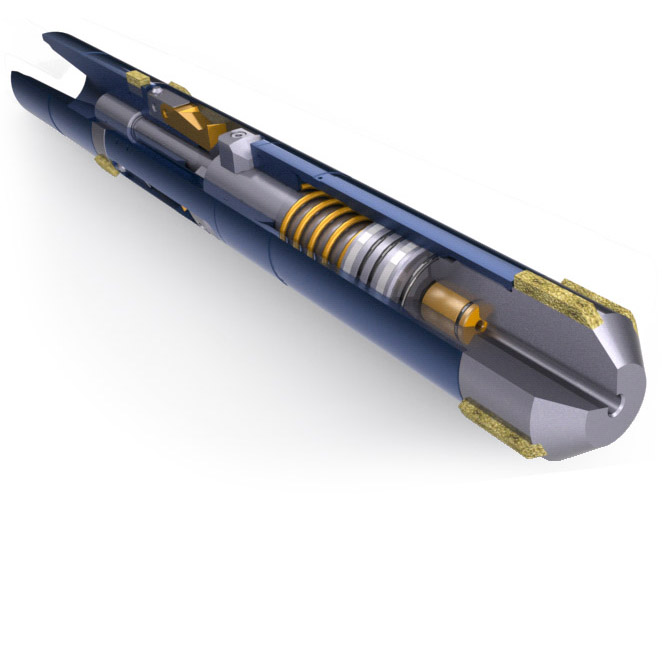

    Труборез состоит из переводника, корпуса, цилиндра, наконечника центратора и поршня. Три резца установлены шарнирно в пазах корпуса. Между корпусом и ножами установлены опоры ножей с плоскими пружинами. На поршне установлены клинья, служащие для выдвижения ножей и пружина. В наконечнике устанавливается дроссель. При промывке, в полости выше дросселя создается давление, под действием которого поршень сдвигается в верх. При этом закрепленные на поршне клинья выдвигают ножи. При остановке промывки пружина возвращает поршень в исходное положение.
Труборез внутренний
гидравлический типа ТВГ
При оформлении заказа на поставку трубореза следует указывать:
Таблица значений основных параметров труборезов внутренних гидравлических ТВГ
Шифр типоразмера трубореза Условный диаметр разрезаемых труб Толщина стенки разрезаемых труб Наружный диаметр корпуса Наружный диаметр наконечника и центратора Присоединительная резьба
мм inch мм inch мм inch мм inch
ТВГ-89 89 3 1/2 6,5 1/4 67,0 2 5/ 8 72,7 2 7/8 З-44 NC 16
8,0 5/16 67,0 2 5/8
ТВГ - 102 102 4 6,5 1/4 80,5 3 5/32 85,0 3 11/32 З-66 2 3/8 Reg
ТВГ - 114 114 4 1/2 7,4; 8,6 9/32; 11/32 90 3 17/32 94,0 3 11/16 З-73 NC 26
5,2; 5,7; 6,4 13/64; 7/32; 1/4 98,0 3 27/32
ТВГ - 127 127 5 7,5; 9,2 19/64; 23/64 102 4 105,5 4 5/32 З-73 NC 26
5,6; 6,4 7/32; 1/4 111,0 4 3/ 8
ТВГ - 140 140 5 1/2 9,2; 10,5 23/64; 13/32 108,5 4 9/32 115,0 4 17/32 З-88 3 1/2 Reg
6,2; 7,0; 7,7 15/64; 9/32; 5/16 121,0 4 3/ 4
ТВГ - 146 146 5 3/4 9,5; 10,7 3/8; 27/64 117 4 19/32 121,5 4 25/32 З-88 3 1/2 Reg
6,5; 7,0; 7,7; 8,5 1/4; 9/32; 5/16; 11/32 126,0 4 31/32
ТВГ - 168 168 6 5/8 10,6; 12,1 27/64; 15/32 132 5 3/16 141,0 5 9/16 З-102 NC 38
7,3; 8,0; 8,9 9/32; 5/16; 11/32 147,4 5 13/16
ТВГ - 178 178 7 11,5; 12,7; 29/64; 1/2 143 5 5/8 149,2 5 7/ 8 З-117 4 1/2 Reg
8,1; 9,2; 10,4; 5/16; 23/64; 13/32 154,0 6 1/16
5,9; 6,9; 15/64; 17/64 160,8 6 11/32
ТВГ - 194 194 7 5/8 10,9; 12,7; 27/64; 1/2 159 6 1/4 165,0 6 1/ 2 З-117 4 1/2 Reg
7,6; 8,3; 9,5 19/64; 21/64; 3/8 171,5 6 3/ 4
ТВГ - 219 219 8 5/8 12,7; 14,2; 1/2; 9/16 188 7 13/32 187,0 7 3/ 8 З-147 5 1/2 FH
10,2; 11,4 13/32; 29/64 193,0 7 19/32
6,7; 7,7; 8,9 17/64; 5/16; 11/32 195,5 7 11/16
ТВГ - 245 245 9 5/8 11,1; 12,0; 13,8 7/16; 15/32; 35/64 200 7 7/8 213,5 8 13/32 З-147 5 1/2 FH
7,9; 8,9; 10,0 5/16; 11/32; 25/64 221,5 8 23/32
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
