Труборез внутренний механический типа РВ

Назначение
    Труборезы внутренние предназначены для отрезания в скважине части колонны бурильных, обсадных или насосно-компрессорных труб для последующего извлечения на поверхность при проведении ремонтно-восстановительных работ.

Конструкция

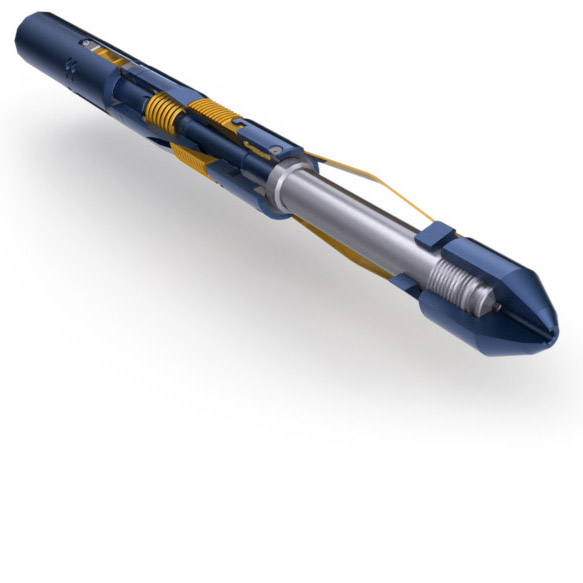

    Труборез внутренний состоит из корпуса, трех резцов, установленных шарнирно в продольных пазах корпуса, клинового устройства подачи резцов с подшипником скольжения и пружиной для обеспечения легкой и плавной передачи усилия на резцы, трех плашек заякоревающего узла, перемещающихся по продольным наклонным пазам типа "ласточкин хвост" и обеспечивающих заякоревание трубореза в разрезаемой трубе на любой заданной глубине, штока корпуса, наконечника, блока фрикционных пружин или плашек с устройством фиксации заякоревающего узла в транспортном положении.
Труборез внутренний
механический типа РВ
При оформлении заказа на поставку трубореза следует указывать:
Таблица значений основных параметров труборезов внутренних механических РВ
Шифр типоразмера трубореза Условный диаметр разрезаемых труб Наружный диаметр корпуса Диаметр промывочного канала Присоединительная резьба
мм inch мм inch мм inch
РВ - 48 48 1 7/8 36 1 13/32 - - З-30 NC 10
РВ - 60 60 2 3/8 47,6 1 7/8 - - З-38 NC 13
РВ - 73 73 2 7/8 57,5 2 1/ 4 - - З-44 NC 16
РВ - 89 89 3 1/2 67 2 5/ 8 9 11/32 З-44 NC 16
РВ - 102 102 4 80,5 3 5/32 12 15/32 З-66 2 3/8 Reg
РВ - 114 114 4 1/2 90 3 17/32 12 15/32 З-73 NC 26
РВ - 127 127 5 102 4 20 25/32 З-73 NC 26
РВ - 140 140 5 1/2 110 4 11/32 22 7/ 8 З-88 3 1/2 Reg
РВ - 146 146 5 3/4 117 4 19/32 22 7/ 8 З-88 3 1/2 Reg
РВ - 168 168 6 5/8 132 5 3/16 22 7/ 8 З-88 3 1/2 Reg
РВ - 178 178 7 143 5 5/8 25 1 З-117 4 1/2 Reg
РВ - 194 194 7 5/8 159 6 1/4 32 1 1/ 4 З-117 4 1/2 Reg
РВ - 219 219 8 5/8 188 7 13/32 32 1 1/ 4 З-147 5 1/2 FH
РВ - 245 245 9 5/8 200 7 7/8 33 1 5/16 З-147 5 1/2 FH
РВ - 273 273 10 3/4 230 9 59 2 5/16 З-147 5 1/2 FH
РВ - 299 299 11 3/4 266 10 15/32 44 1 23/32 З-147 5 1/2 FH
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
