Печати конусные типа ПСК

Назначение
    Печати конусные предназначены для определения положения и формы аварийного объекта, а так же определения дефектов колонны при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция
    Печать состоит из корпуса, изготовленного из высокопрочной легированной стали. В верхней части корпуса выполнена присоединительная резьба для соединения с колонной, нижний торец корпуса залит свинцом. Для предотвращения отделения и проворота свинца, на корпусе предусмотрены кольцевые выступы с пазами.

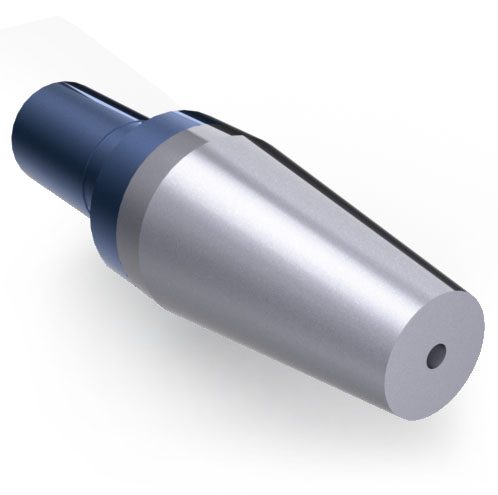

Печати конусные типа ПСК
Таблица значений основных параметров печатей ПСК
Шифр типоразмера печати Наружный диаметр печати Наружный диаметр нижнего торца Присоединительная резьба
мм inch мм inch
ПСК-41 41,2 1 5/ 8 14,0 9/16 Ш-19 Rod 3/4
ПСК-45 44,5 1 3/ 4 16,0 5/ 8 Ш-19 Rod 3/4
ПСК-54 54,0 2 1/ 8 28,0 1 3/32 З-38 NC 13
ПСК-57 57,2 2 1/ 4 30,0 1 3/16 З-38 NC 13
ПСК-70 69,8 2 3/ 4 30,0 1 3/16 З-44 NC 16
ПСК-89 88,9 3 1/ 2 46,0 1 13/16 З-44 NC 16
ПСК-95 95,0 3 3/ 4 50,0 1 31/32 З-66 2 3/8 Reg
ПСК-98 98,4 3 7/ 8 50,0 1 31/32 З-66 2 3/8 Reg
ПСК-105 104,8 4 1/ 8 52,0 2 1/16 З-66 2 3/8 Reg
ПСК-118 117,6 4 5/ 8 56,0 2 7/32 З-76 2 7/8 Reg
ПСК-120 120,0 4 23/32 56,0 2 7/32 З-76 2 7/8 Reg
ПСК-121 120,7 4 3/4 56,0 2 7/32 З-76 2 7/8 Reg
ПСК-124 124,0 4 7/ 8 60,0 2 3/ 8 З-76 2 7/8 Reg
ПСК-125 125,0 4 29/32 60,0 2 3/ 8 З-76 2 7/8 Reg
ПСК-140 139,7 5 1/ 2 64,0 2 17/32 З-76 2 7/8 Reg
ПСК-144 144,0 5 21/32 64,0 2 17/32 З-88 3 1/2 Reg
ПСК-152 152,4 6 64,0 2 17/32 З-88 3 1/2 Reg
ПСК-190 190,0 7 15/32 90,0 3 17/32 З-121 4 1/2 FH
ПСК-203 203,2 8 90,0 3 17/32 З-121 4 1/2 FH
ПСК-216 215,9 8 1/ 2 100,0 3 15/16 З-147 5 1/2 FH
ПСК-292 292,1 11 1/ 2 130,0 5 1/ 8 З-171 6 5/8 FH
ПСК-299 298,5 11 3/ 4 130,0 5 1/ 8 З-171 6 5/8 FH
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку печатей следует указывать:
