Спускатель типа ТС

Назначение
   Спускатели предназначены для спуска и установки в лифтовых колоннах скважин различного назначения якорей с присоединенными манометрами, геофизическими приборами и другого съемного скважинного оборудования.

Конструкция:

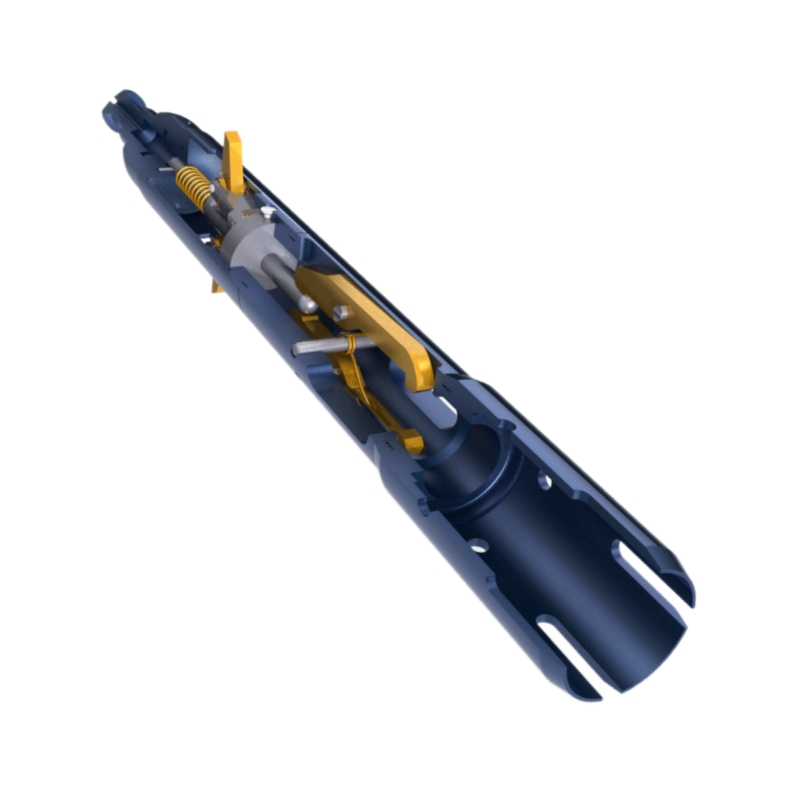

    Спускатель состоит из корпуса и механизма захвата и освобождения. Корпус состоит из трех частей, соединенных метрическими резьбами. В верхней части корпуса выполнена ниппельная присоединительная резьба для крепления ловильной головки с устройством закрепления проволоки. Механизм захвата и освобождения, размещенный в верхней и средней частях корпуса, включает подпружиненные, шарнирно закрепленные коромысла с выступами на нижних концах. Коромысла служат для удержания якоря за ловильную головку. Нижняя часть корпуса служит кожухом для удержания эксцентрика якоря в транспортном положении и предотвращения преждевременной фиксации якоря в процессе спуска.
Спускатель типа ТС
Таблица значений основных параметров спускателя ТС
Шифр типоразмера спускателя Условный диаметр лифтовой колонны Наружный диаметр корпуса Присоединительная резьба
мм inch мм inch
ТС-73 73 2 7/ 8 56 2 7/32 М20х1,5 М20х1,5
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
