Паук гидравлический типа ПГ

Назначение
    Пауки гидравлические предназначены для извлечения разнообразных металлических обломков (шарошек и подшипников долот, плашек, кусков троса, обломков металла после фрезерных работ и т.п.) с забоя скважин различного назначения. Эффективность очистки забоя скважин повышается за счет эффекта местной обратной циркуляции промывочной жидкости.

Конструкция

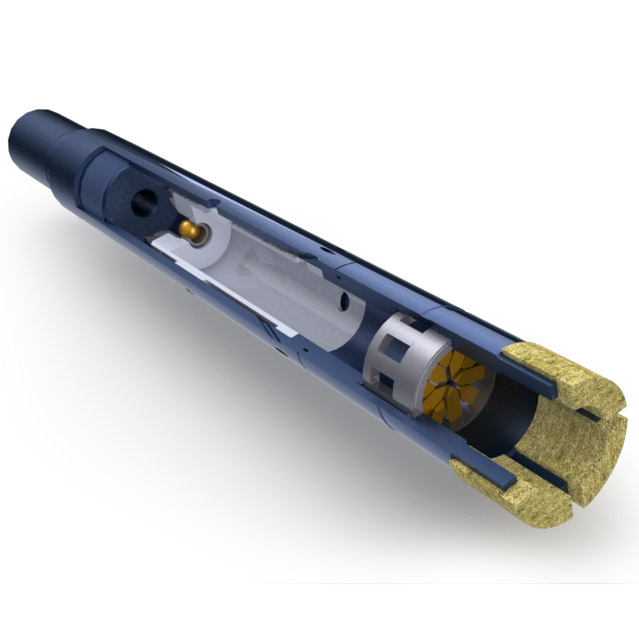

    Паук гидравлический состоит из неразборного корпуса, изготовленного из высокопрочной легированной стали, верхнего переводника, фрезерующей воронки и лепесткового механического захвата. В верхней части корпуса установлен шаровой клапан с приемной воронкой для перекрытия центрального промывочного канала. Перекрытие производится сбросом в ловильную колонну шара. Между наружной и внутренней трубчатыми частями корпуса паука выполнены каналы для прохода промывочной жидкости и выхода ее через наклонные боковые отверстия. Лепестковый механический захват, установленный в нижней части корпуса с возможностью свободного вращения, служит для удержания захваченных предметов. Удержание происходит за счет шарнирно закрепленных подпружиненных лепестков, перекрывающих в транспортном положении выход из внутренней полости паука. Фрезерующая воронка, выполненная в форме кольцевого фрезера, в зависимости от условий применения паука может иметь различные по форме поверхности режуще-истирающей напайки.
Паук гидравлический типа ПГ
При оформлении заказа на поставку паука следует указывать:
Таблица значений основных параметров пауков гидравлических ПГ
Шифр типоразмера паука Наружный диаметр корпуса паука Наружный диаметр фрезера кольцевого Внутренний диаметр фрезера кольцевого Присоединительная резьба
мм inch мм inch мм inch
ПГ-94 92 3 5/ 8 94 3 11/16 58 2 9/32 З-73 NC 26
ПГ-112 101,6 4 112,7 4 7/16 64 2 17/32 З-76 2 7/8 Reg
ПГ-119 114,5 4 1/ 2 119,5 4 23/32 75,5 2 31/32 З-76 2 7/8 Reg
ПГ-130 123,8 4 7/ 8 130 5 1/ 8 87 3 7/16 З-88 3 1/2 Reg
ПГ-136 130,5 5 1/ 8 136,5 5 3/ 8 90 3 17/32 З-88 3 1/2 Reg
ПГ-146 139,7 5 1/ 2 146 5 3/ 4 102 4 З-88 3 1/2 Reg
ПГ-150 146 5 3/ 4 150 5 29/32 108 4 1/ 4 З-88 3 1/2 Reg
ПГ-196 184 7 1/ 4 196 7 23/32 121 4 3/ 4 З-133 NC 50
ПГ-206 190,5 7 1/ 2 206 8 1/ 8 128 5 1/32 З-133 NC 50
ПГ-210 200 7 7/ 8 210 8 9/32 150 5 29/32 З-133 NC 50
ПГ-257 247 9 23/32 257 10 1/ 8 165 6 1/ 2 З-133 NC 50
ПГ-265 252 9 29/32 265 10 7/16 170 6 11/16 З-133 NC 50
ПГ-286 273 10 3/ 4 286 11 1/ 4 191 7 17/32 З-133 NC 50
ПГ-340 330,2 13 340 13 3/ 8 244 9 19/32 З-152 6 5/8 Reg
ПГ-381 363,7 14 5/16 381 15 254,5 10 1/32 З-171 6 5/8 FH
ПГ-400 381 15 400 15 3/ 4 270 10 5/ 8 З-171 6 5/8 FH
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
