Скрепер гидравлический типа CГ4

Назначение
    Скреперы гидравлические предназначены для очистки внутренней поверхности обсадных или насосно-компрессорных труб от цементной корки, ржавчины, парафина и других отложений.

Конструкция

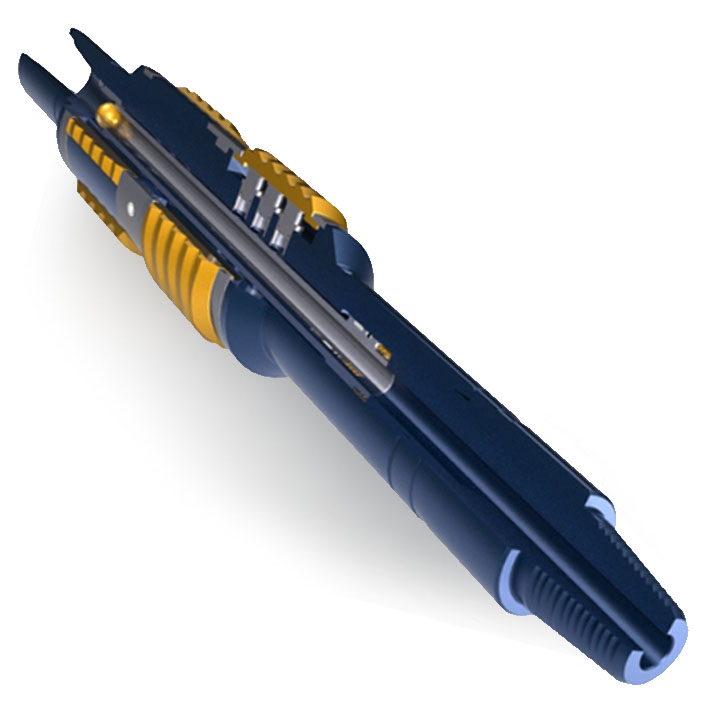

    Скрепер представляет собой неразъемный трубчатый корпус, на верхнем и нижнем концах которого выполнены муфтовая и ниппельная присоединительные резьбы. В продольных пазах корпуса установлены с возможностью радиального перемещения шесть лезвий плашечного типа с изностойкой закаленной поверхностью режущих кромок. В пазах корпуса лезвия удерживаются разрезным кольцом, закрепленным винтами.
Очистка колонны производится в процессе спуска скрепера в скважину на бурильных или насосно-компрессорных трубах. При достижении скрепером интервала очистки, в колонну сбрасывается шарик, перекрывающий центральный промывочный канал скрепера. Под давлением промывочной жидкости, закачиваемой в трубы, штифты срезаются и втулка, перемещаясь внутри корпуса скрепера, открывает доступ промывочной жидкости к поршням. Поршни воздействуют на лезвия, выдвигая и прижимая их к очищаемой поверхности, обеспечивая плотный контакт. При этом лезвия, скользя по очищаемой поверхности, срезают неровности и загрязнения. Возвратное движение лезвий обеспечивается пружиной.
Скрепер гидравлический типа CГ4
При оформлении заказа на поставку скрепера следует указывать:
Таблица значений основных параметров скреперов гидравлических СГ4
Шифр типоразмера скрепера Условный диаметр очищаемой колонны Рабочий диапазон по внутреннему диаметру колонны Наружный диаметр корпуса скрепера Присоединительная резьба
мм inch мм inch мм inch
СГ4-140* 140 5 1/ 2 118…127 4 21/32…5 112 4 13/32 З-76 2 7/8 Reg
146 5 3/ 4 124…133 4 7/8…5 1/4
СГ4-168* 168 6 5/ 8 146...157 5 3/4…6 3/16 138 5 7/16 З-76 2 7/8 Reg
178 7 152…169 6…6 21/32
СГ4-194* 194 7 5/ 8 172…184 6 25/32…7 1/4 154 6 6/95 З-117 4 1/2 Reg
219 8 5/ 8 198…210 7 25/32…8 9/32
СГ4-245 245 9 5/ 8 213…236 8 3/8…9 9/32 200 7 83/95 З-133 NC 50
СГ4-273 273 10 3/ 4 238…260 9 3/8…10 1/4 230 9 1/16 З-152 6 5/8 Reg
СГ4-340 340 13 3/ 8 306…330 12 1/16…13 276 10 7/ 8 З-152 6 5/8 Reg
СГ4-426 426 16 25/32 394…423 15 1/2…16 21/32 362 14 1/ 4 З-152 6 5/8 Reg
Открыть
в PDF
АО «Сиб Трейд Сервис» © 2019
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Примечание
Скреперы, шифры типоразмеров которых помечены звездочкой, могут применяться в колоннах труб двух типоразмеров,
при этом используются сменные комплекты лезвий.
