Назначение

    Скреперы гидравлические предназначены для очистки внутренней поверхности обсадных или насосно-компрессорных труб от цементной корки, ржавчины, парафина и других отложений.

Конструкция

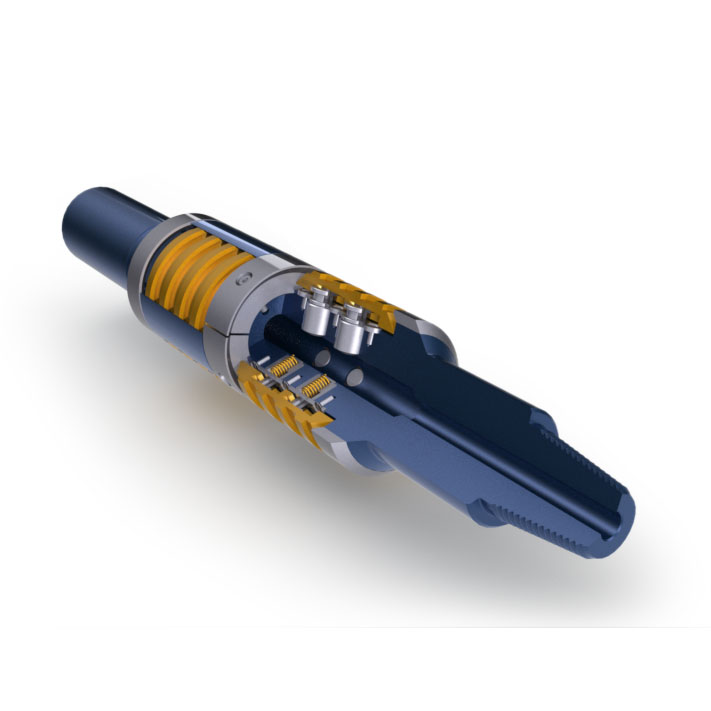

    Скрепер представляет собой неразъемный трубчатый корпус, на верхнем и нижнем концах которого выполнены муфтовая и ниппельная присоединительные резьбы. В продольных пазах корпуса установлены с возможностью радиального перемещения шесть лезвий плашечного типа с изностойкой закаленной поверхностью режущих кромок. Под давлением промывочной жидкости, закачиваемой в трубы, поршень воздействует на лезвия, выдвигая и прижимая их к очищаемой поверхности, обеспечивая плотный контакт. При этом лезвия, скользя по очищаемой поверхности, срезают неровности и загрязнения. Возвратное движение лезвий обеспечивается пружиной. В пазах корпуса лезвия удерживаются разрезным кольцом, закрепленным винтами. Очистка колонны производится в процессе спуска скрепера в скважину на бурильных или насосно-компрессорных трубах.

Скрепер гидравлический типа СГ

При оформлении заказа на поставку скрепера следует указывать:

Таблица значений основных параметров скреперов гидравлических СГ

Шифр типоразмера скрепера	Условный диаметр очищаемой колонны		Рабочий диапазон по внутреннему диаметру колонны		Наружный диаметр корпуса скрепера		Присоединительная резьба
	мм	inch	мм	inch	мм	inch
СГ-140*	140	5 1/ 2	118…127	4 21/32…5	112	4 13/32	З-76	2 7/8 Reg
	146	5 3/ 4	124…133	4 7/8…5 1/4
СГ-168*	168	6 5/ 8	146...157	5 3/4…6 3/16	138	5 7/16	З-76	2 7/8 Reg
	178	7	152…169	6…6 21/32
СГ-194*	194	7 5/ 8	172…184	6 25/32…7 1/4	154	6 1/9	З-117	4 1/2 Reg
	219	8 5/ 8	198…210	7 25/32…8 9/32
СГ-245	245	9 5/ 8	213…236	8 3/8…9 9/32	200	7 7/8	З-133	NC 50
СГ-273	273	10 3/ 4	238…260	9 3/8…10 1/4	230	9 1/16	З-152	6 5/8 Reg
СГ-340	340	13 3/ 8	306…330	12 1/16…13	276	10 7/ 8	З-152	6 5/8 Reg
СГ-426	426	16 25/32	394…423	15 1/2…16 21/32	362	14 1/ 4	З-152	6 5/8 Reg

Открыть

в PDF

*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".

     В случае необходимости приобретения оборудования в строгом соответствии

     с дюймовой системой исчисления просим указать это при формировании заказа.

• шифр типоразмера скрепера гидравлического;
• исполнение (правое или левое);
• условный диаметр очищаемой колонны;
• обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.

Примечание

Скреперы, шифры типоразмеров которых помечены звездочкой, могут применяться в колоннах труб двух типоразмеров,

при этом используются сменные комплекты лезвий.
