Штанголовка плашечная типа ШП

Назначение
    Штанголовки предназначены для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн, преимущественно насосных штанг при проведении ловильных работ в скважинах различного назначения.

Конструкция

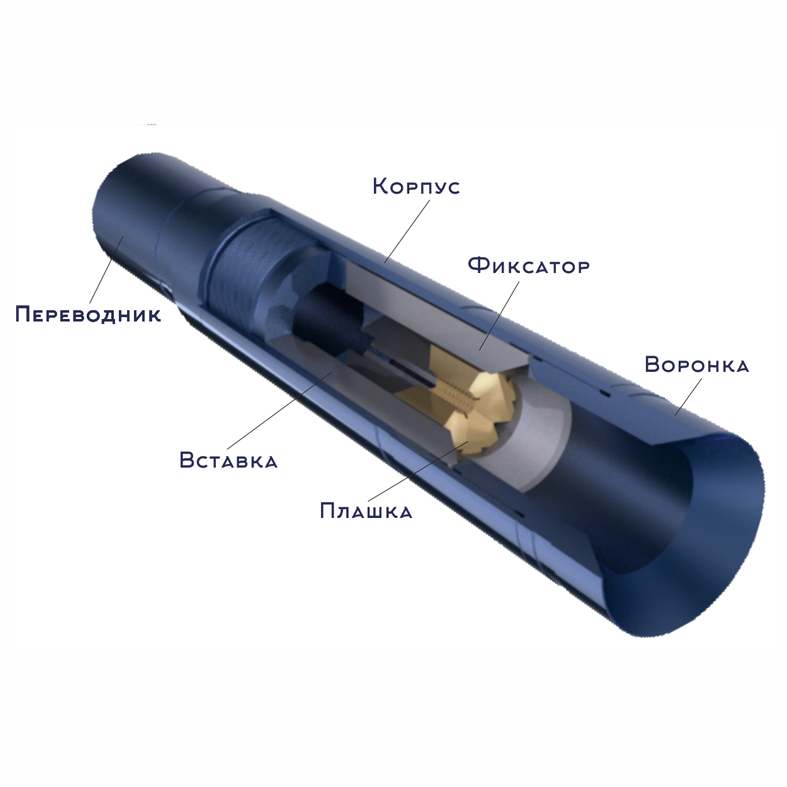

     Штанголовка состоит из специального переводника, корпуса, воронки, трех плашек, установленных в пазах типа "ласточкин хвост", располагающихся на наклонных поверхностях вставок.
      Для передачи крутящего момента на захваченную колонну, на нижнем торце специального переводника выполнены выступы, входящие при сборке штанголовки в пазы, образуемые уступами боковых поверхностей вставок.
Для изменения диапазона диаметров ловимых объектов, предусмотрены несколько сменных комплектов плашек.

При оформлении заказа следует указывать:
Штанголовка плашечная типа ШП
Таблица значений основных параметров штанголовок ШП
Шифр типоразмера штанголовки Наружный диаметр штанголовки Диапазон наружных диаметров объектов, захватываемых штанголовкой Критическая растягивающая нагрузка Присоединительная резьба
комплект плашек №1 комплект плашек №2
мм inch мм inch мм inch кН lbf
ШП-114 114,0 4 1/ 2 12…39 15/32…1 17/32 19…50 3/4…1 31/32 170 38218 НКТ-89 non-upset tubing 3 1/2
ШП-118 118,0 4 21/32 12...48 15/32...1 7/8 22...52 7/8...2 1/32 190 42714 НКТ-89 non-upset tubing 3 1/2
ШП-122 122,2 4 13/16 14...42 9/16...1 21/32 22...57,2 7/8...2 1/4 190 42714 НКТ-89 non-upset tubing 3 1/2
ШП-136 136,0 5 11/32 13...47 1/2...1 27/32 24...61 15/16...2 13/32 190 42714 НКТ-89 non-upset tubing 3 1/2
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
