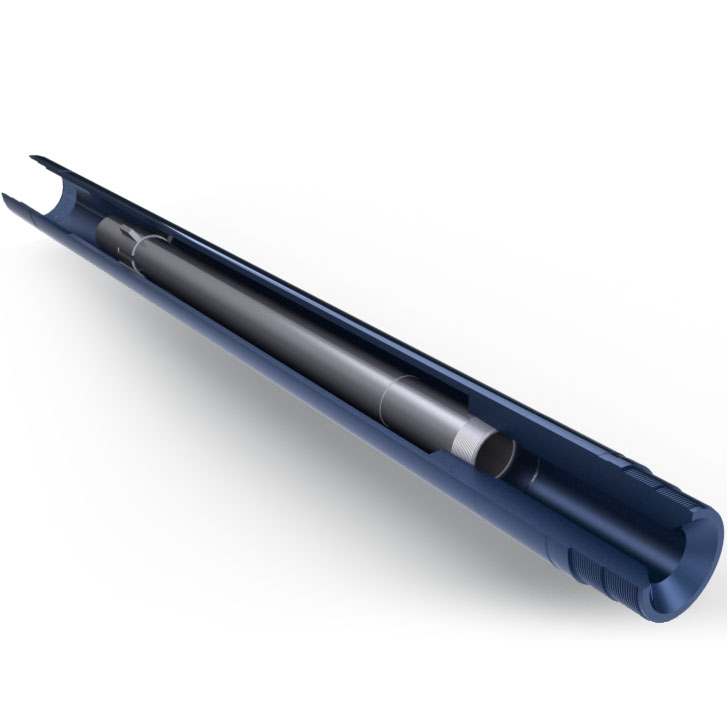

Шламометаллоуловители внутренние тип ШМУВ

Назначение
    Шламометаллоуловители предназначены для улавливания обломков разрушаемых в скважине металлических объектов и отдельных фрагментов вооружения разрушающих инструментов (долот, фрезеров и т.п.).

Конструкция:
     Шламометаллоуловитель состоит из трубчатого корпуса и переводника, к которому крепиться съемный кожух с центратором.
Возможны различные варианты выполнения присоединительных резьб:
Шламометаллоуловители внутренние тип ШМУВ
Таблица значений основных параметров шламометаллоуловителей ШМУВ
Шифр типоразмера шламометаллоуловителя Наружный диаметр корпуса Присоединительная резьба верхняя (муфта) Присоединительная резьба нижняя (ниппель) Глубина корзины
мм inch мм ft
ШМУВ-ЗМН-114 114 4 1/2 РСОТ-114 RSOT-114 РСОТ-114 RSOT-114 800 2,62
ШМУВ-ЗМН-120 120 4 23/32 РСОТ-120 RSOT-120 РСОТ-120 RSOT-120 800 2,62
ШМУВ-ЗМН-122 122,0 4 4/5 РСОТ-122 RSOT-122 РСОТ-122 RSOT-122 800 2,62
ШМУВ-ЗМН-125 125 4 8/9 РСОТ-125 RSOT-125 РСОТ-125 RSOT-125 800 2,62
ШМУВ-ЗМН-127 127 5 РСОТ-127 RSOT-127 РСОТ-127 RSOT-127 800 2,62
ШМУВ-ЗМН-136 136,0 5 11/32 РСОТ-136 RSOT-136 РСОТ-136 RSOT-136 800 2,62
ШМУВ-ЗМН-140 140 5 1/ 2 РСОТ-140 RSOT-140 РСОТ-140 RSOT-140 800 2,62
ШМУВ-ЗМН-146 146 5 3/ 4 РСОТ-146 RSOT-146 РСОТ-146 RSOT-146 800 2,62
ШМУВ-ЗМН-168 168 6 5/ 8 АРСОТ-168 АRSOT-168 АРСОТ-168 АRSOT-168 800 2,62
ШМУВ-ЗМН-194 194 7 5/ 8 АРСОТ-194 АRSOT-194 АРСОТ-194 АRSOT-194 800 2,62
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку шламометаллоуловителя следует указывать:
В таблице указаны шламометаллоуловители в исполнении ЗМН - глубиной корзины 800 мм, с присоединительной верхней муфтовой и нижней ниппельной резьбой.
Так же возможно изготовление шламометаллоуловителей с различной глубиной корзины:
В таблице указаны шламометаллоуловители в исполнении ЗМН - глубиной корзины 800 мм, с присоединительной верхней муфтовой и нижней ниппельной резьбой.
