Шламометаллоуловители тип ШМУ

Назначение
    Шламометаллоуловители предназначены для улавливания обломков разрушаемых в скважине металлических объектов и отдельных фрагментов вооружения разрушающих инструментов (долот, фрезеров и т.п.).

Конструкция:

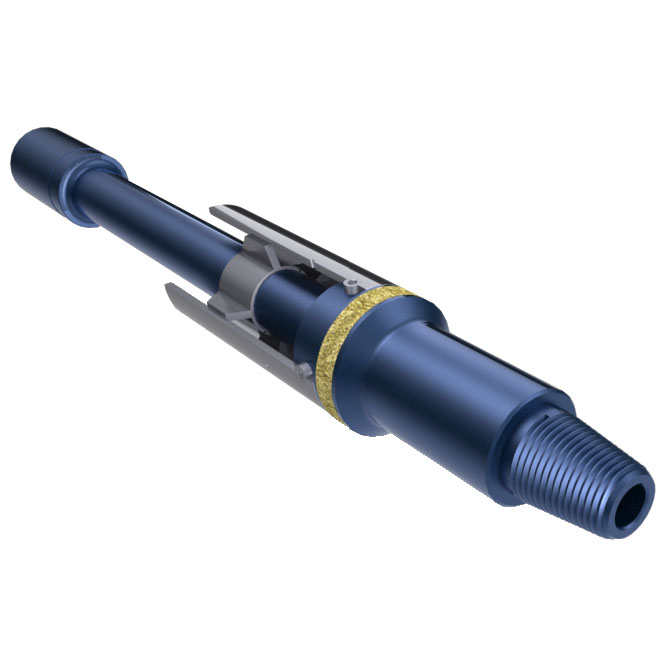

     Шламометаллоуловитель состоит из корпуса с присоединительными замковыми резьбами в верхней и нижней частях и съемного кожуха.
Возможны различные варианты выполнения присоединительных резьб:
Шламометаллоуловители тип ШМУ
Таблица значений основных параметров шламометаллоуловителей ШМУ
Шифр типоразмера шламометалло-уловителя Наружный диаметр корпуса Диаметр промывочного канала Присоединительная резьба верхняя (муфта) Присоединительная резьба нижняя (ниппель) Глубина корзины
мм inch мм inch мм ft
ШМУ-ЗМН-89 89 3 1/2 25 1 З-66 2 3/8 Reg З-66 2 3/8 Reg 800 2,62
ШМУ-ЗМН-94 94 3 11/16 25 1 3-66 2 3/8 Reg 3-66 2 3/8 Reg 800 2,62
ШМУ-ЗМН-102 101,6 4 32 1 1/4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-108 108 4 1/4 32 1 1/4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-112 112 4 13/32 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-114 114,3 4 1/ 2 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-120 120 4 23/32 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-127 127 5 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-130 130 5 1/ 8 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-133 133 5 1/ 4 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-136 136 5 11/32 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-140 140 5 1/ 2 32 1 1/ 4 3-76 2 7/8 Reg 3-76 2 7/8 Reg 800 2,62
ШМУ-ЗМН-146 146 5 3/ 4 38 1 1/ 2 3-88 3 1/2 Reg 3-88 3 1/2 Reg 800 2,62
ШМУ-ЗМН-165 165 6 1/ 2 38 1 1/ 2 3-88 3 1/2 Reg 3-88 3 1/2 Reg 800 2,62
ШМУ-ЗМН-168 168,3 6 5/ 8 60 2 3/ 8 3-117 4 1/2 Reg 3-117 4 1/2 Reg 800 2,62
ШМУ-ЗМН-178 177,8 7 72 2 27/32 3-133 NC 50 3-133 NC 50 800 2,62
ШМУ-ЗМН-190 190 7 15/32 70 2 3/ 4 3-133 NC 50 3-133 NC 50 800 2,62
ШМУ-ЗМН-194 194 7 5/ 8 70 2 3/ 4 3-133 NC 50 3-133 NC 50 800 2,62
ШМУ-ЗМН-203 203 8 92 3 5/8 3-133 NC 50 3-133 NC 50 800 2,62
ШМУ-ЗМН-240 240 9 7/16 101 3 31/32 3-147 5 1/2 FH 3-147 5 1/2 FH 800 2,62
ШМУ-ЗМН-245 244,5 9 5/ 8 101 3 31/32 3-147 5 1/2 FH 3-147 5 1/2 FH 800 2,62
ШМУ-ЗМН-268 268 10 9/16 101 3 31/32 3-147 5 1/2 FH 3-147 5 1/2 FH 800 2,62
ШМУ-ЗМН-330 330 13 101 3 31/32 3-147 5 1/2 FH 3-147 5 1/2 FH 800 2,62
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку шламометаллоуловителя следует указывать
В таблице указаны шламометаллоуловители в исполнении ЗМН - глубиной корзины 800 мм, с присоединительной верхней муфтовой и нижней ниппельной резьбой.
Так же возможно изготовление шламометаллоуловителей с различной глубиной корзины:
   В таблице указаны шламометаллоуловители в исполнении ЗМН - глубиной корзины 800 мм, с присоединительной верхней муфтовой и нижней ниппельной резьбой.
