Шаблоны колонные типа ШК

Назначение
   Шаблоны колонные предназначены для измерения внутреннего проходного канала труб при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция

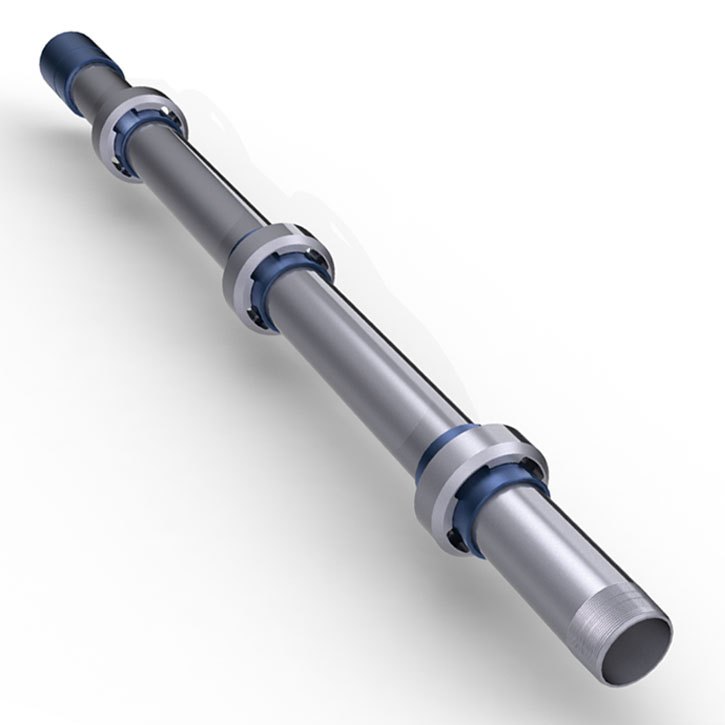

    Шаблон колонный состоит из муфты, державки и комплекта сменных роликов. Державка состоит из патрубка НКТ с приваренными втулками, служащими опорами для роликов. Каждый ролик фиксируется на втулке шайбой и стопорится винтом. На роликах выполнены отверстия для прохода промывочной жидкости. К верхней части державки крепится муфта, в нижней части державки выполнена ниппельная присоединительная резьба.
Шаблоны колонные типа ШК
Таблица значений основных параметров шаблона колонного ШК
Шифр типоразмера шаблона колонного Наружный диаметр шаблона по роликам Присоединительная резьба верхняя (муфта) Присоединительная резьба нижняя (ниппель)
мм inch
ШК-127 105,6 4 5/32 НКТ-60 non-upset tub 2 3/8 НКТ-60 non-upset tub 2 3/8
108,0 4 1/ 4
112,0 4 13/32
114,0 4 1/ 2
115,5 4 9/16
ШК-140 117,0 4 19/32 НКТ-73 non-upset tub 2 7/8 НКТ-73 non-upset tub 2 7/8
118,0 4 21/32
120,0 4 23/32
124,0 4 7/ 8
127,0 5
ШК-168 142,0 5 19/32 НКТ-89 non-upset tub 3 1/2 НКТ-89 non-upset tub 3 1/2
146,0 5 3/ 4
147,0 5 25/32
150,0 5 29/32
152,0 6
ШК-178 149,2 5 83/95 НКТ-102 non-upset tub 4 НКТ-102 non-upset tub 4
154,0 6 1/16
157,0 6 3/16
158,0 6 7/32
158,5 6 1/ 4
163,0 6 13/32
ШК-219 185,5 7 5/16 ОБC-140 API Casing 5 1/2 ОБC-140 API Casing 5 1/2
187,5 7 3/ 8
190,5 7 1/ 2
193,0 7 19/32
195,5 7 11/16
198,0 7 25/32
200,5 7 29/32
202,5 7 31/32
ШК-245 202,0 7 15/16 ОБC-140 API Casing 5 1/2 ОБС-140 API Casing 5 1/2
203,0 8
206,0 8 1/ 8
208,5 8 7/32
209,5 8 1/ 4
210,0 8 9/32
213,0 8 3/ 8
216,5 8 17/32
218,5 8 19/32
220,5 8 11/16
222,5 8 3/ 4
224,5 8 27/32
226,0 8 29/32
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку шаблона колонного следует указывать:
