Перо гидромониторное типа ПГМ1

Назначение
    Перья гидромониторные предназначены для промывки скважины при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция

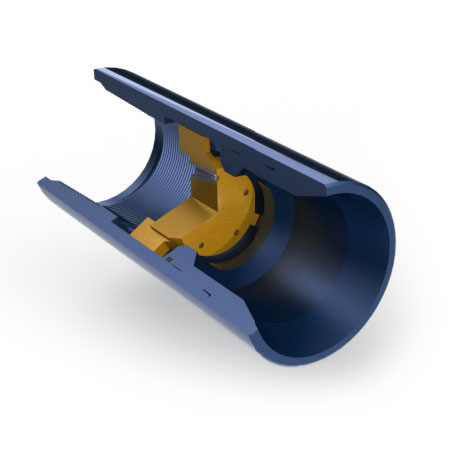

    Перо гидромониторное состоит из переводника, в верхней части которого выполнена присоединительная резьба, корпуса и шайбы. Шайба центрируется во внутренней полости переводника тремя ребрами.
В шайбе выполнены пять, наклонных к центру, отверстий, в которых установлены форсунки. В форсунке выполнено сужающееся отверстие для прохода жидкости.
Конструкция гидромониторного пера предусматривает два режима работы - прямую промывку (усиленную) и обратную промывку (свободную).
В режиме прямой промывки, шайба сдвигается в нижнее положение, соприкасаясь с верхней частью корпуса, полости для прохода жидкости между ребрами шайбы закрываются. При этом жидкость начинает течь с большой скоростью через отверстия форсунок вниз на пропантовую пробку, с силой размывая ее.
В режиме обратной промывки, промывочная жидкость циркулирует по центральному промывочному каналу корпуса и полостям между ребрами шайбы (шайба не перекрывает центральный промывочный канал корпуса).
Перо гидромониторное типа ПГМ1
При оформлении заказа на поставку пера
гидромониторного следует указывать:
Таблица значений основных параметров перьев гидромониторных ПГМ1
Шифр типоразмера пера Наружный диаметр пера Длина Присоединительная резьба
мм inch мм ft
ПГМ1-108 108,5 4 9/32 245 0,80 НКТ-89 non-upset tub 3 1/2
ПГМ1-114 114,3 4 1/2 260 0,85 ВНКТ-89 upset tub 3 1/2
ПГМ1-121 120,6 4 3/4 280 0,92 НКТ-102 non-upset tub 4
ПГМ1-127 127 5 300 0,98 ВНКТ-102 upset tub 4
ПГМ1-132 132,1 5 3/16 320 1,05 НКТ-114 non-upset tub 4 1/2
ПГМ1-141 141,3 5 9/16 360 1,18 ВНКТ-114 upset tub 4 1/2
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
