Перо гидромониторное типа ПГМ

Назначение
    Перья гидромониторные предназначены для промывки скважины при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция
    Перо гидромониторное состоит из переводника, в верхней части которого выполнена присоединительная резьба, корпуса, в котором установлена заглушка с боковыми отверстиями и вставка, пружины и воронки, во внутренней полости которой установлена форсунка. В форсунке выполнены сужающиеся, наклонные к центру отверстия для жидкости.
Конструкция гидромониторного пера предусматривает два режима работы - свободную промывку и усиленную (интенсивную) промывку.
В режиме свободной промывки, корпус и заглушка находятся в крайнем верхнем положении,  при этом жидкость поступает через боковые отверстия заглушки в центральный промывочный канал вставки и далее - на пропантовую пробку.
В режиме интенсивной промывки, перо работает как гидромониторная головка. Корпус пера под действием усилия с устья скважины перемещается вниз, сжимая пружину и жестко фиксируя воронку по месту нахождения пробки. Заглушка сдвигается вниз, перекрывая центральный промывочный канал вставки, при этом жидкость начинает течь с большой скоростью через каналы во вставке и далее - через отверстия форсунки на пробку, с силой размывая ее.

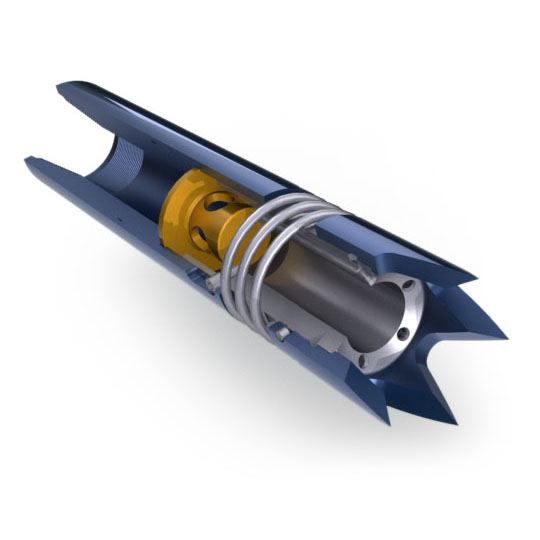

Перо гидромониторное типа ПГМ
При оформлении заказа на поставку пера гидромониторного следует указывать:
Таблица значений основных параметров перьев гидромониторных ПГМ
Шифр типоразмера пера Наружный диаметр пера Диаметр центрального промывочного канала Присоединительная резьба
мм inch мм inch
ПГМ-89 89 3 1/2 37 1 15/32 НКТ-73 non-upset tub 2 7/8
ПГМ-95 95 3 3/4 42 1 21/32 НКТ-73 non-upset tub 2 7/8
ПГМ-108 108 4 1/4 44 1 23/32 НКТ-89 non-upset tub 3 1/2
ПГМ-114 114 4 1/2 47 1 27/32 НКТ-89 non-upset tub 3 1/2
ПГМ-121 120,6 4 3/4 52 2 1/16 НКТ-102 non-upset tub 4
ПГМ-127 127 5 52 2 1/16 ВНКТ-102 upset tub 4
ПГМ-132 132,1 5 3/16 57 2 1/ 4 НКТ-114 non-upset tub 4 1/2
ПГМ-141 141,3 5 9/16 57 2 1/ 4 ВНКТ-114 upset tub 4 1/2
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
