Переводники безопасные гидравлические типа БРПГ

Назначение
    Переводники безопасные предназначены для легкого отсоединения от прихваченного инструмента или труб при проведении ловильных работ в процессе ликвидации аварий в скважинах различного назначения.

Конструкция

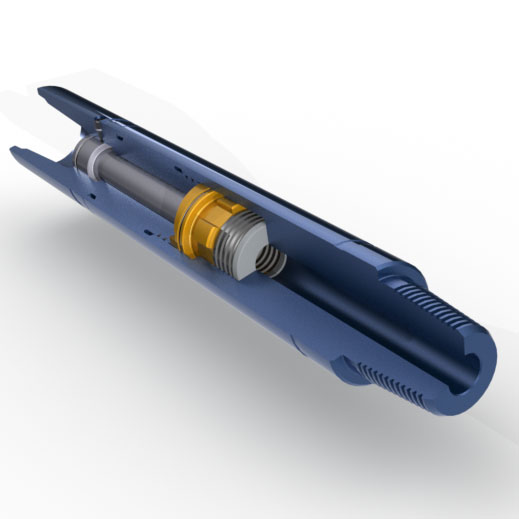

    Переводник представляет собой патрубок, изготовленный из высокопрочной легированной стали, состоящий из двух частей, соединенных специальной левой резьбой (для левых переводников - правой). Герметичность соединения обеспечивается уплотнительными кольцами. Для передачи крутящего момента от верхней части переводника к нижней части, в корпусе установлена храповая втулка, соединенная с нижней частью переводника посредством шлицов на наружной поверхности. На верхней части втулки расположены зубья, которые входят в зацепление с верхней частью корпуса переводника. Ниже храповой втулки в корпусе установлен пакет тарельчатых пружин. В верхней части корпуса установлена подающая втулка с седлом для шарика. Подающая втулка фиксируется в верхней части корпуса срезными винтами.
    При сборке переводника две части корпуса скручиваются по левой резьбе (для левых переводников - правой). При этом втулка прощёлкивается по пазам верхнего корпуса, не препятствуя сборке.
Переводники безопасные гидравлические типа БРПГ
Таблица значений основных параметров переводников БРПГ
Шифр типоразмера переводника Наружный диаметр переводника Длина Присоединительная резьба
мм inch мм ft
БРПГ-66 80,5 3 5/32 660,0 2,17 З-66 2 3/8 Reg
БРПГ-73 86,5 3 13/32 660,0 2,17 З-73 NC 26
БРПГ-76 95,5 3 3/ 4 675,0 2,21 З-76 2 7/8 Reg
БРПГ-86 105,5 4 5/32 690,0 2,26 З-86 NC 31
БРПГ-88 108,5 4 9/32 690,0 2,26 З-88 3 1/2 Reg
БРПГ-102 127,0 5 730,0 2,40 З-102 NC 38
БРПГ-117 140,5 5 17/32 730,0 2,40 З-117 4 1/2 Reg
БРПГ-121 146,5 5 25/32 760,0 2,49 З-121 4 1/2 FH
БРПГ-122 146,5 5 25/32 760,0 2,49 З-122 NC 46
БРПГ-133 155,5 6 1/ 8 760,0 2,49 З-133 NC 50
БРПГ-147 178,0 7 800,0 2,62 З-147 5 1/2 FH
БРПГ-152 197,5 7 25/32 800,0 2,62 З-152 6 5/8 Reg
БРПГ-171 203,5 8 840,0 2,76 З-171 6 5/8 FH
БРПГ-177 226,0 8 29/32 840,0 2,76 З-177 7 5/8 Reg
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку безопасных переводников следует указывать:
     При правом вращении собранного переводника крутящий момент передается через храповую втулку с верхней части корпуса на нижнюю часть.
Для разъединения переводника, в скважину сбрасывается шар, под давлением подающая втулка сдвигается вниз, при этом храповая втулка выходит из зацепления с верхним корпусом, после чего переводник может быть раскручен правым вращением (для левых переводников - левым вращением).
     Данная конструкция гарантирует, что колонна будет отсоединена точно в месте установки переводника, поскольку остальные соединения при этом работают на затяжку.
