Переводники безопасные типа БРП7

Назначение
    Переводники безопасные предназначены для легкого отсоединения от прихваченного инструмента или труб при проведении ловильных работ в процессе ликвидации аварий в скважинах различного назначения.
Крутящий момент, необходимый для развинчивания переводника, составляет не более 30% от момента свинчивания.

Конструкция

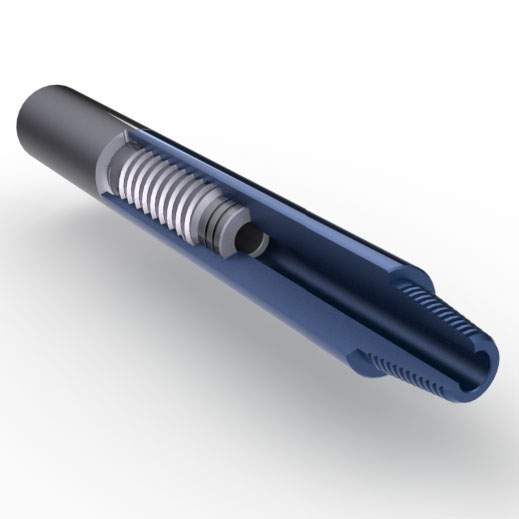

    Переводник представляет собой патрубок, изготовленный из высокопрочной легированной стали, состоящий из двух частей, соединенных специальной резьбой. На торцах верхней и нижней части корпусов переводника выполнены зубья, препятствующие затяжке переводника. Герметичность соединения обеспечивается уплотнительными кольцами. В верхней части безопасного переводника выполнена муфтовая, а в нижней части ниппельная замковая присоединительная резьба.
Переводники безопасные типа БРП7
Таблица значений основных параметров переводников БРП7
Шифр типоразмера переводника Наружный диаметр переводника Длина Присоединительная резьба
мм inch мм ft
БРП7-66 80,5 3 5/32 704,0 2,31 З-66 2 3/8 Reg
БРП7-73 86,5 3 13/32 704,0 2,31 З-73 NC 26
БРП7-76 95,5 3 3/ 4 704,0 2,31 З-76 2 7/8 Reg
БРП7-86 108,0 4 1/ 4 720,0 2,36 З-86 NC 31
БРП7-88 108,0 4 1/ 4 720,0 2,36 З-88 3 1/2 Reg
БРП7-102 120,5 4 3/ 4 720,0 2,36 З-102 NC 38
БРП7-117 140,5 5 17/32 800,0 2,62 З-117 4 1/2 Reg
БРП7-121 146,5 5 25/32 800,0 2,62 З-121 4 1/2 FH
БРП7-122 146,5 5 25/32 800,0 2,62 З-122 NC 46
БРП7-133 155,5 6 1/ 8 800,0 2,62 З-133 NC 50
БРП7-147 178,0 7 903,0 2,96 З-147 5 1/2 FH
БРП7-152 197,5 7 25/32 903,0 2,96 З-152 6 5/8 Reg
БРП7-171 203,5 8 930,0 3,05 З-171 6 5/8 FH
БРП7-177 226,0 8 29/32 930,0 3,05 З-177 7 5/8 Reg
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку
безопасных переводников следует указывать:
