Переводники безопасные типа БРП1

Назначение
    Переводники безопасные предназначены для легкого отсоединения от прихваченного инструмента или труб при проведении ловильных работ в процессе ликвидации аварий в скважинах различного назначения.
Крутящий момент, необходимый для развинчивания переводника, составляет не более 50% от момента свинчивания.

Конструкция

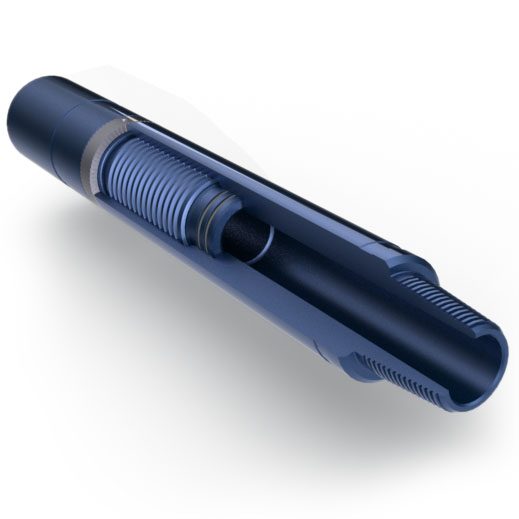

    Переводник представляет собой патрубок, изготовленный из высокопрочной легированной стали, состоящий из двух частей, соединенных трапецеидальной резьбой, и стопорного кольца, зафиксированного винтами. На боковых поверхностях стопорного кольца выполнены зубья, препятствующие затяжке переводника. Герметичность соединения обеспечивается уплотнительными кольцами. В верхней части безопасного переводника выполнена муфтовая, а в нижней части ниппельная замковая присоединительная резьба.
Переводники безопасные типа БРП1
Таблица значений основных параметров переводников БРП1
Шифр типоразмера переводника Наружный диаметр переводника Длина Присоединительная резьба
мм inch мм ft
БРП1-66 80,5 3 5/32 611,4 2,01 З-66 2 3/8 Reg
БРП1-73 86,5 3 13/32 721,4 2,37 З-73 NC 26
БРП1-76 95,5 3 3/ 4 721,4 2,37 З-76 2 7/8 Reg
БРП1-86 108,5 4 9/32 721,4 2,37 З-86 NC 31
БРП1-88 108,5 4 9/32 721,4 2,37 З-88 3 1/2 Reg
БРП1-102 120,5 4 3/ 4 721,4 2,37 З-102 NC 38
БРП1-117 140,5 5 17/32 801,4 2,63 З-117 4 1/2 Reg
БРП1-121 146,5 5 25/32 801,4 2,63 З-121 4 1/2 FH
БРП1-122 146,5 5 25/32 801,4 2,63 З-122 NC 46
БРП1-133 155,5 6 1/ 8 801,4 2,63 З-133 NC 50
БРП1-147 178,0 7 826,4 2,71 З-147 5 1/2 FH
БРП1-152 197,5 7 25/32 826,4 2,71 З-152 6 5/8 Reg
БРП1-171 203,5 8 831,4 2,73 З-171 6 5/8 FH
БРП1-177 226,0 8 29/32 831,4 2,73 З-177 7 5/8 Reg
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку
безопасных переводников следует указывать:
