Переводники безопасные типа БП

Назначение
    Переводники безопасные предназначены для легкого отсоединения от прихваченного инструмента или труб при проведении ловильных работ в процессе ликвидации аварий в скважинах различного назначения.
Крутящий момент, необходимый для развинчивания переводника, составляет не более 50% от момента свинчивания.

Конструкция

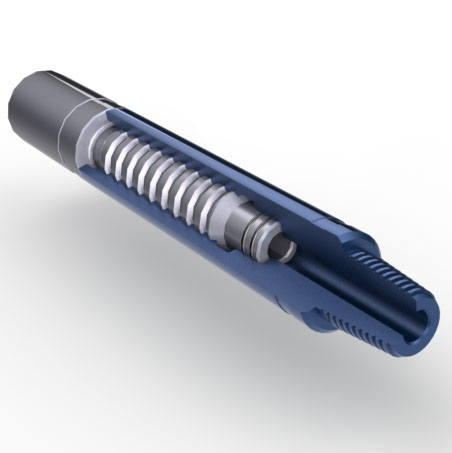

    Переводник представляет собой патрубок, изготовленный из высокопрочной легированной стали, состоящий из двух частей, соединенных трапецеидальной резьбой специального профиля. Герметичность соединения обеспечивается уплотнительными кольцами. В верхней части безопасного переводника выполнена муфтовая, а в нижней части ниппельная замковая присоединительная резьба.
Переводники безопасные типа БП
Таблица значений основных параметров переводников БП
Шифр типоразмера переводника Наружный диаметр переводника Длина Присоединительная резьба
мм inch мм ft
БП 80-66 80,5 3 5/32 580,0 1,90 З-66 2 3/8 Reg
БП 86-73 86,5 3 13/32 684,0 2,24 З-73 NC 26
БП 95-76 95,5 3 3/ 4 684,0 2,24 З-76 2 7/8 Reg
БП 105-86 108,5 4 9/32 684,0 2,24 З-86 NC 31
БП 108-88 108,5 4 9/32 760,0 2,49 З-88 3 1/2 Reg
БП 120-102 120,5 4 3/ 4 800,0 2,62 З-102 NC 38
БП 140-117 140,5 5 17/32 820,0 2,69 З-117 4 1/2 Reg
БП 146-121 146,5 5 25/32 820,0 2,69 З-121 4 1/2 FH
БП 146-122 146,5 5 25/32 820,0 2,69 З-122 NC 46
БП 155-133 155,5 6 1/ 8 820,0 2,69 З-133 NC 50
БП 178-147 178,0 7 860,0 2,82 З-147 5 1/2 FH
БП 197-152 197,5 7 25/32 860,0 2,82 З-152 6 5/8 Reg
БП 203-171 203,5 8 860,0 2,82 З-171 6 5/8 FH
БП 226-177 226,0 8 29/32 880,0 2,89 З-177 7 5/8 Reg
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку
безопасных переводников следует указывать:
