Овершоты освобождающиеся типов ОК и ОКТ

Назначение
    Овершоты предназначены для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция

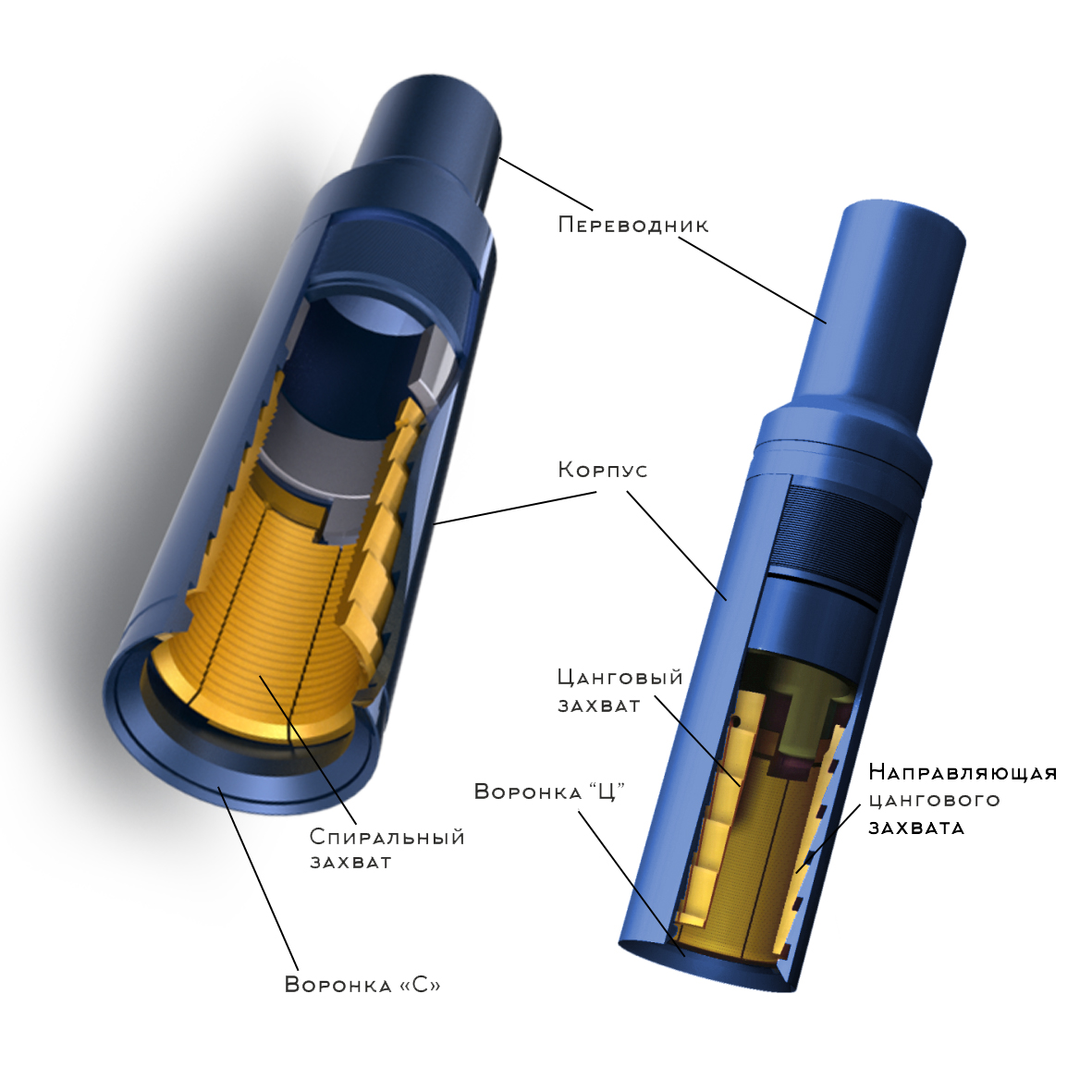

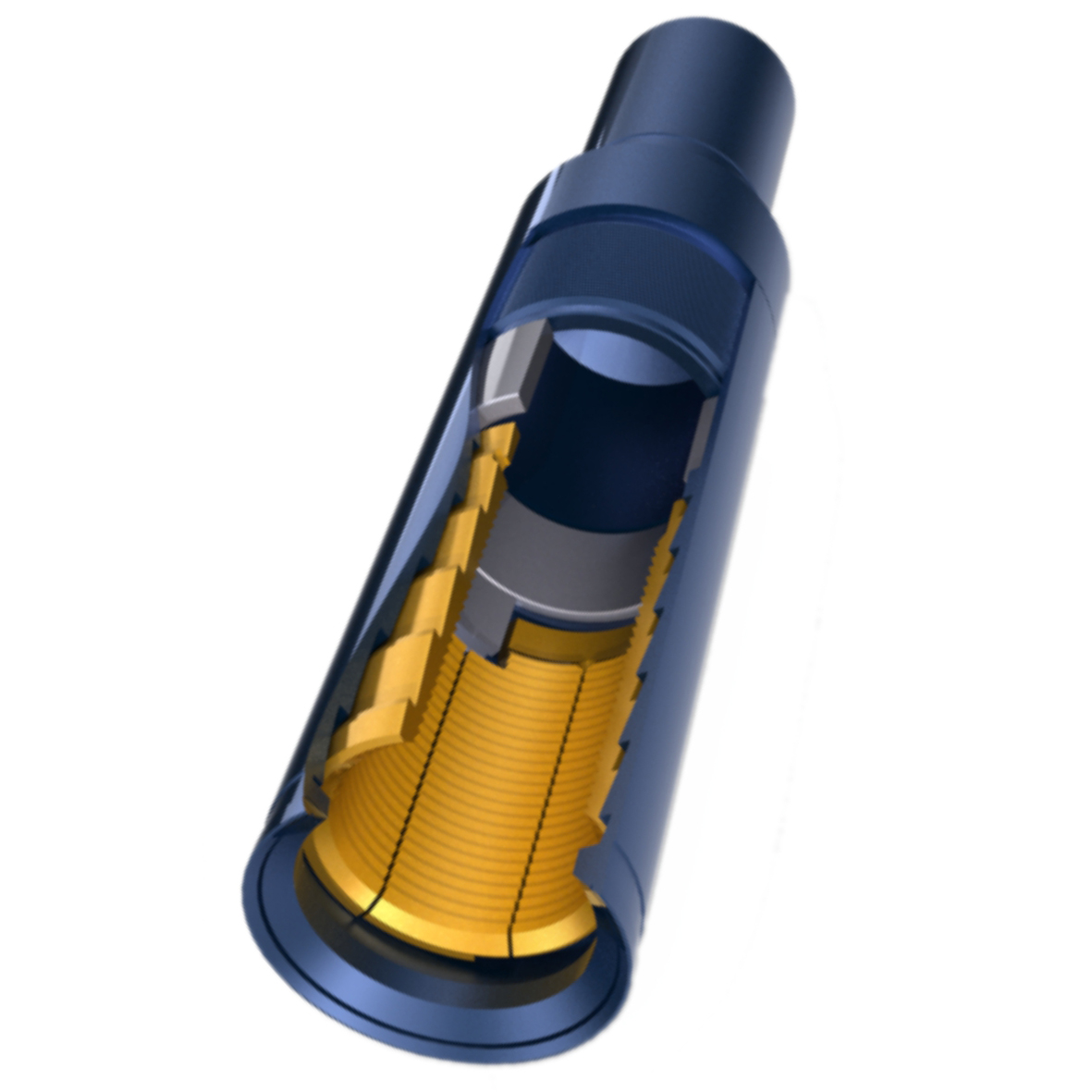

    Овершот состоит из корпуса, переводника, направляющей цангового захвата и набора сменных цанговых захватов с различными диаметрами внутренней ловильной поверхности.
    Корпус выполнен таким образом, чтобы цанговый захват располагался как можно ближе к нижнему торцу овершота, обеспечивая возможность извлечения элементов колонн с коротким участком, пригодным для захвата.
    Процесс захвата осуществляется овершотом за счет наличия конических спиральных поверхностей, выполненных на внутренней поверхности корпуса и взаимодействующей с ней наружной поверхности цангового захвата.
    Отличие овершота ОКТ от ОК заключается в более высокой грузоподъёмности.
Овершоты освобождающиеся
типов ОК и ОКТ
Таблица значений основных параметров овершотов ОК и ОКТ
Шифр типоразмера овершота Наружный диаметр овершота Максимальный номинальный размер цангового захвата Присоединительная резьба Критическая растягивающая нагрузка
mm inch mm inch кН lbf
ОК-59 58,7 2 5/16 31,8 1 1/ 4 З-44 NC-16 500 112405
ОК-82 82 3 7/32 54,0 2 1/ 8 З-44 NC-16 700 157366
ОК-85 85 3 11/32 54,8 2 5/32 З-44 NC-16 1000 224809
ОК-92 92,1 3 5/ 8 60,3 2 3/ 8 З-44 NC-16 1000 224809
ОК-95 95,3 3 3/ 4 66,7 2 5/ 8 З-66 2 3/8 Reg 1200 269771
ОКТ-95 95,3 3 3/ 4 60,3 2 3/ 8 З-66 2 3/8 Reg 1600 359694
ОК-105 104,8 4 1/ 8 73,0 2 7/ 8 З-76 2 7/8 Reg 1200 269771
ОКТ-105 104,8 4 1/ 8 69,9 2 3/ 4 З-76 2 7/8 Reg 1600 359694
ОК-111 111,1 4 3/ 8 81,0 3 3/16 З-76 2 7/8 Reg 1200 269771
ОКТ-111 111,1 4 3/ 8 73,0 2 7/ 8 З-76 2 7/8 Reg 1600 359694
ОК-118 117,5 4 5/ 8 85,7 3 3/ 8 З-88 3 1/2 Reg 1200 269771
ОКТ-118 117,5 4 5/ 8 79,4 3 1/ 8 З-88 3 1/2 Reg 1600 359694
ОК-119 119,1 4 11/16 88,9 3 1/ 2 З-88 3 1/2 Reg 1200 269771
ОКТ-119 119,1 4 11/16 82,6 3 1/ 4 З-88 3 1/2 Reg 1600 359694
ОК-121 120,7 4 3/ 4 95,2 3 3/ 4 З-88 3 1/2 Reg 700 157366
ОКТ-121 120,7 4 3/ 4 85,7 3 3/ 8 З-88 3 1/2 Reg 1600 359694
ОК-122 122,2 4 13/16 88,9 3 1/ 2 З-88 3 1/2 Reg 1400 314733
ОКТ-122 122,2 4 13/16 85,7 3 3/ 8 З-88 3 1/2 Reg 1600 359694
ОК-124 123,8 4 7/ 8 92,1 3 5/ 8 З-88 3 1/2 Reg 1200 269771
ОКТ-124 123,8 4 7/ 8 85,7 3 3/ 8 З-88 3 1/2 Reg 1600 359694
ОК-130 130,2 5 1/ 8 96,8 3 13/16 З-102 NC-38 1400 314733
ОКТ-130 130,2 5 1/ 8 92,1 3 5/ 8 З-102 NC-38 1800 404656
ОК-140 139,7 5 1/ 2 104,8 4 1/ 8 З-102 NC-38 1700 382175
ОКТ-140 139,7 5 1/ 2 95,2 3 3/ 4 З-102 NC-38 2200 494580
ОК-143 142,9 5 5/ 8 108,0 4 1/ 4 З-102 NC-38 1500 337213
ОКТ-143 142,9 5 5/ 8 92,9 3 21/32 З-102 NC-38 2400 539542
ОК-146 146,1 5 3/ 4 112,7 4 7/16 З-102 NC-38 1500 337213
ОКТ-146 146,1 5 3/ 4 108,0 4 1/ 4 З-102 NC-38 1900 427137
ОК-149 149,2 5 7/ 8 120,7 4 3/ 4 З-102 NC-38 1000 224809
ОКТ-149 149,2 5 7/ 8 108,0 4 1/ 4 З-102 NC-38 2200 494580
ОК-168 168,3 6 5/ 8 125,4 4 15/16 З-122 NC-46 2200 494580
ОКТ-168 168,3 6 5/ 8 120,7 4 3/ 4 З-122 NC-46 2600 584503
ОКТ-194 193,7 7 5/ 8 152,4 6 З-122 NC-46 1900 427137
ОКТ-200 200 7 7/ 8 158,8 6 1/ 4 З-133 NC-50 1900 427137
ОКТ-203 203,2 8 161,9 6 3/ 8 З-133 NC-50 1900 427137
ОКТ-210 209,6 8 1/ 4 165,1 6 1/ 2 З-133 NC-50 2200 494580
ОКТ-216 215,9 8 1/2 177,8 7 З-147 5 1/2 FH 1900 427137
ОКТ-235 235 9 1/ 4 196,9 7 3/ 4 З-147 5 1/2 FH 1900 427137
ОКТ-248 247,7 9 3/ 4 203,2 8 З-152 6 5/8 Reg 2400 539542
ОКТ-254 254 10 209,6 8 1/ 4 З-152 6 5/8 Reg 4500 1011640
ОКТ-286 285,8 11 1/ 4 228,6 9 З-177 7 5/8 Reg 3100 696908
ОКТ-324 323,9 12 3/ 4 260,4 10 1/ 4 З-177 7 5/8 Reg 4200 944198
ОКТ-350 349,3 13 3/ 4 285,8 11 1/ 4 З-177 7 5/8 Reg 4200 944198
ОКТ-406 406,4 16 330,2 13 З-177 7 5/8 Reg 5200 1169007
ОКТ-425 425,5 16 3/ 4 349,3 13 3/ 4 З-177 7 5/8 Reg 5200 1169007
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку
овершота следует указывать:
