Отклонитель неизвлекаемый гидравлический типа ОТ9

Назначение
   Отклонители предназначены для забуривания боковых стволов из одной или более эксплуатационных колонн.

Конструкция

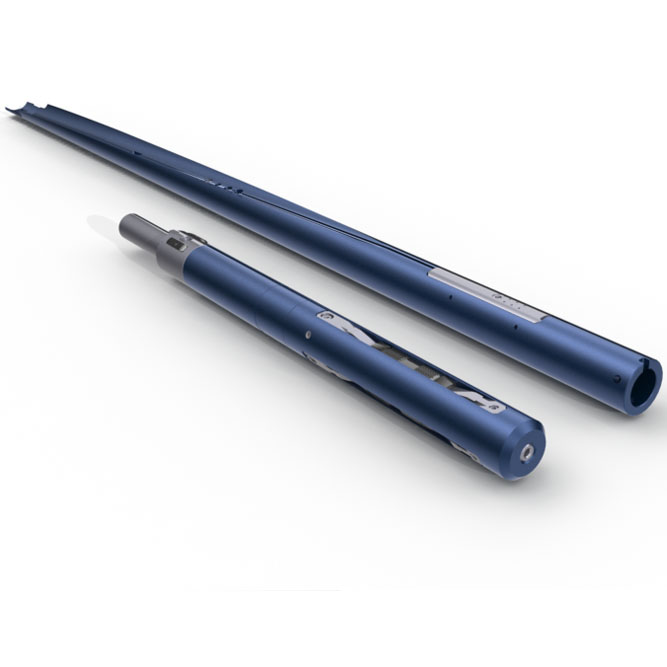

    Отклонитель ОТ9 состоит из желоба и гидравлического якоря.
Спуск отклонителя производится на колонне бурильных труб при помощи оконно-стартового фрезера типа 37Ф4. Крепление фрезера к отклонителю осуществляется срезным винтом. После спуска отклонителя на заданную глубину, увеличивают расход промывочной жидкости, происходит посадка гидравлического якоря в обсадной колонне.
При дальнейшем увеличении осевой нагрузки на отклонитель, происходит срезание винта крепления фрезера и отсоединение фрезера от отклонителя.
Далее производится вырезка "окна" в колонне и его калибрование.
Рекомендуемая компоновка для забуривания боковых стволов с применением отклонителя типа ОТ9:
Отклонитель неизвлекаемый
гидравлический типа ОТ9
Таблица значений основных параметров отклонителей ОТ9
Шифр типоразмера отклонителя Условный диаметр обсадной колонны Наружный диаметр отклонителя Угол наклона отклоняющей поверхности Длина отклоняющего желоба Длина отклонителя
мм inch мм inch град. мм ft мм ft
ОТ9-119 140; 146 5 1/2; 5 3/4 119,0 4 11/16 2°36' 2302,5 7,55 4230,0 13,88
ОТ9-140 168 6 5/ 8 140,0 5 1/ 2 2°36' 2766,5 9,08 5100,0 16,73
ОТ9-146 178 7 146,0 5 3/ 4 2°36' 2882,0 9,46 5800,0 19,03
ОТ9-203 245 9 5/ 8 203,0 8 2°36' 4076,0 13,37 6200,0 20,34
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При необходимости извлечения отклонителя, желоб имеет специальную поверхность для захвата ловильным инструментом. После извлечения желоба, гидравлический якорь расфрезеровывают.
При работе с отклонителем может применяться следующий вспомогательный инструмент:
-   шифр типоразмера отклонителя;
-   необходимый вспомогательный инструмент.
При оформлении заказа на поставку отклонителя следует указывать:
-  Отклонитель типа ОТ9;
Фрезер оконно-стартовый типа 37Ф4;
Фрезер арбузный типа 32Ф2;
Переводник гибкий типа ГП;
-  СБТ (1 труба);
-  УБТ (~8 т);
-  СБТ (до устья).
-   Балка установочная;
-   Крюк транспортировочный;
-   Крюк ловильный.
