Роликовые оправки типа РО

Назначение
   Роликовые оправки предназначены для восстановления путем раскатки внутреннего диаметра поврежденных (замятых) труб обсадных колонн при проведении ремонтно-восстановительных работах в скважинах различного назначения.

Конструкция
    Оправка роликовая состоит из корпуса, комплекта сменных роликов и наконечника. В верхней части корпуса выполнена муфтовая присоединительная замковая резьба для соединения с колонной труб, в средней части выполнены эксцентричные, под 120?, проточки, на которых устанавливаются ролики. Ролики удерживаются на корпусе вращающимся наконечником, закрепляемым с помощью шариков, размещенных в соответствующих проточках корпуса и наконечника.
Комплекты роликов, имеют различный наружный диаметр и выбираются в зависимости от требуемого диаметра оправки по диаметру роликов, соответствующего внутреннему диаметру труб обсадной колонны.

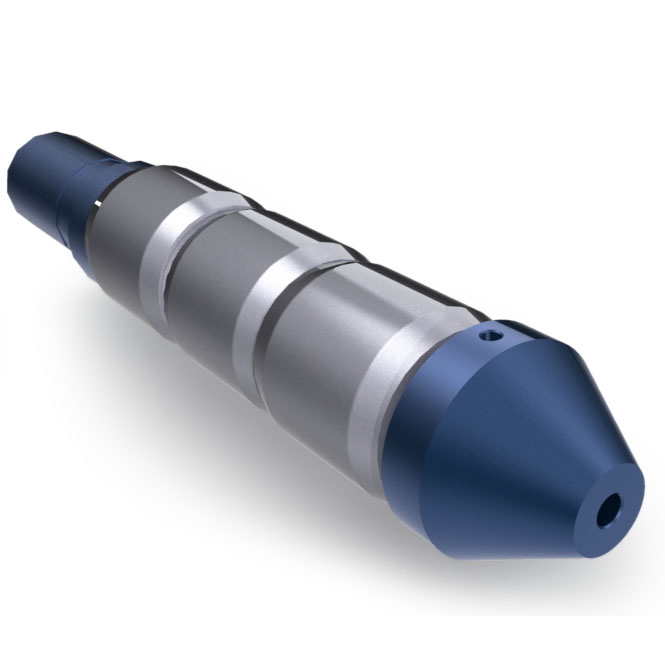

Роликовые оправки типа РО
Таблица значений основных параметров роликовых оправок РО
Шифр типоразмера роликовой оправки Наружный диаметр корпуса Номинальный диаметр оправки по роликам Присоединительная резьба
мм inch мм inch
РО-114 90,0 3 17/32 92,2 3 5/ 8 З-73 NC 26
95,4 3 3/ 4
97,8 3 27/32
99,8 3 15/16
101,2 4
102,2 4 1/32
103,8 4 3/32
107,2 4 7/32
РО-127 102,0 4 103,8 4 3/32 З-76 2 7/8 Reg
106,8 4 7/32
110,0 4 11/32
112,4 4 7/16
114,0 4 1/ 2
РО-140 113,8 4 15/32 116,8 4 19/32 З-86 NC 31
119,4 4 11/16
122,4 4 13/16
123,8 4 7/ 8
125,4 4 15/16
127,1 5
127,8 5 1/32
128,7 5 1/16
130,1 5 1/ 8
131,1 5 5/32
136,0 5 11/32
139,7 5 1/ 2
141,8 5 19/32
РО-168 138,0 5 7/16 141,8 5 19/32 З-88 3 1/2 Reg
144,8 5 11/16
147,0 5 25/32
148,3 5 27/32
151,5 5 31/32
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку роликовой оправки следует указывать:
