Метчики ловильные специальные типа МЭС и МСЗ

Назначение
    Метчики специальные предназначены для захвата путем ввинчивания в резьбу муфт НКТ (тип МЭС) и замков бурильных труб (тип МСЗ) и последующего их извлечения при проведении ловильных работ в скважинах различного назначения.

Конструкция

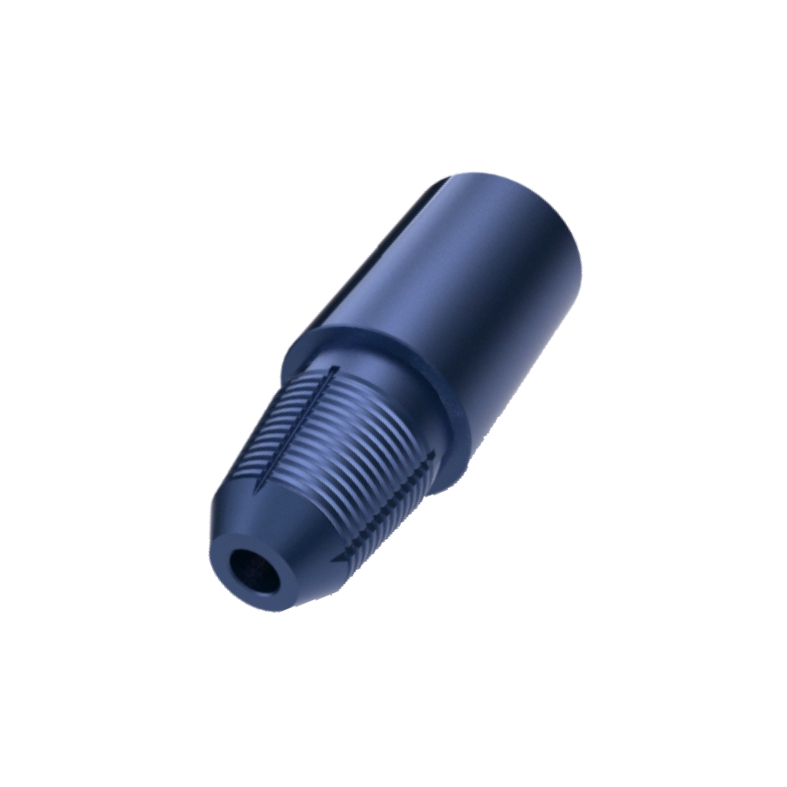

   Метчик представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части - наружная ловильная резьба, повторяющая профиль резьбы НКТ или замковой резьбы с большим натягом. Метчики изготавливаются из высококачественной легированной цементируемой стали. Поверхность ловильной резьбы имеет твердость свыше 60 HRC.

При оформлении заказа на поставку метчиков следует указывать:
Метчики ловильные специальные
типа МЭС и МСЗ
Таблица значений основных параметров метчиков МЭС
Шифр типоразмера метчика Наружный диаметр метчика Ловильная резьба Грузоподъемность Присоединительная резьба
мм inch кН lbf

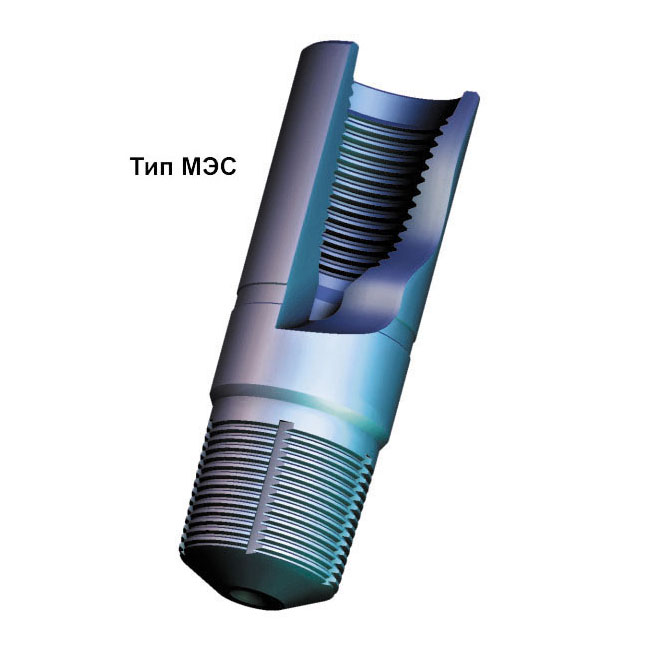

МЭС-48 54,5 2 5/32 НКТ-48 non-upset tubing 1 7/8 150 33721 З-44 NC 16
МЭС-В48 54,5 2 5/32 ВНКТ-48 upset tubing 1 7/8 270 60698 З-44 NC 16
МЭС-60 95,5 3 3/ 4 НКТ-60 non-upset tubing 2 3/8 250 56202 З-76 2 7/8 Reg
МЭС-В60 95,5 3 3/ 4 ВНКТ-60 upset tubing 2 3/8 430 96668 З-76 2 7/8 Reg
МЭС-73 95,5 3 3/ 4 НКТ-73 non-upset tubing 2 7/8 370 83179 З-76 2 7/8 Reg
МЭС-В73 95,5 3 3/ 4 ВНКТ-73 upset tubing 2 7/8 570 128141 З-76 2 7/8 Reg
МЭС-89 108,5 4 9/32 НКТ-89 non-upset tubing 3 1/2 550 123645 З-88 3 1/2 Reg
МЭС-В89 108,5 4 9/32 ВНКТ-89 upset tubing 3 1/2 820 184343 З-88 3 1/2 Reg
МЭС-102 120,0 4 23/32 НКТ-102 non-upset tubing 4 580 130389 З-88 3 1/2 Reg
МЭС-В102 120,0 4 23/32 ВНКТ-102 upset tubing 4 950 213569 З-88 3 1/2 Reg
МЭС-114 132,0 5 3/16 НКТ-114 non-upset tubing 4 1/2 720 161862 З-102 NC 38
МЭС-В114 132,0 5 3/16 ВНКТ-114 upset tubing 4 1/2 1160 260778 З-102 NC 38
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Таблица значений основных параметров метчиков МСЗ
Шифр типоразмера метчика Наружный диаметр метчика Ловильная резьба Грузоподъемность Присоединительная резьба
мм inch кН lbf

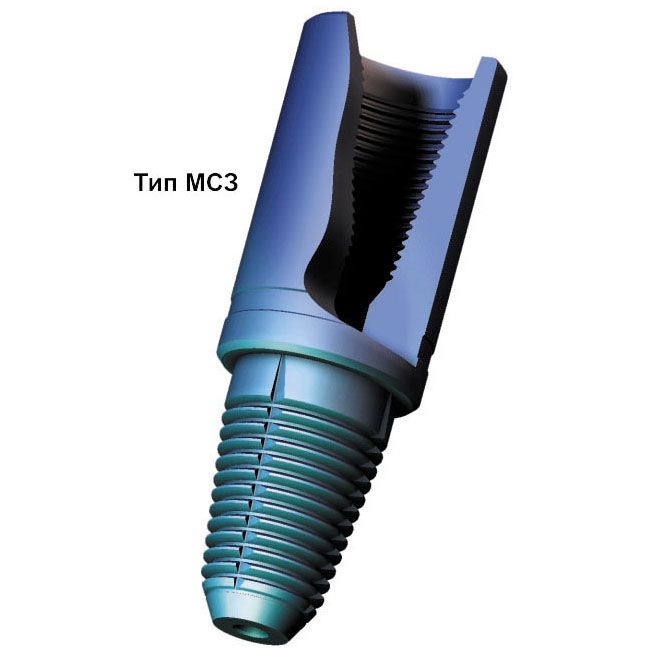

МСЗ-66 80,5 3 5/32 З-66 2 3/8 Reg 1000 224809 З-66 2 3/8 Reg
МСЗ-73 86,5 3 13/32 З-73 NC 26 1200 269771 З-73 NC 26
МСЗ-76 95,5 3 3/ 4 З-76 2 7/8 Reg 1600 359694 З-76 2 7/8 Reg
МСЗ-86 105,5 4 5/32 З-86 NC 31 2000 449618 З-86 NC 31
МСЗ-88 108,5 4 9/32 З-88 3 1/2 Reg 2000 449618 З-88 3 1/2 Reg
МСЗ-102 120,5 4 3/ 4 З-102 NC 38 2000 449618 З-102 NC 38
МСЗ-117 140,5 5 17/32 З-117 4 1/2 Reg 2650 595744 З-117 4 1/2 Reg
МСЗ-133 155,5 6 1/ 8 З-133 NC 50 2750 618225 З-133 NC 50
МСЗ-147 178,5 7 1/32 З-147 5 1/2 FH 3300 741870 З-147 5 1/2 FH
МСЗ-152 197,5 7 25/32 З-152 6 5/8 Reg 3700 831793 З-152 6 5/8 Reg
МСЗ-177 226,0 8 29/32 З-177 7 5/8 Reg 4700 1056602 З-177 7 5/8 Reg
При оформлении заказа на поставку
метчиков следует указывать:
