Метчики ловильные типов ЛМ и МБУ

Метчики ловильные типов ЛМ и МБУ
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Таблица значений основных параметров метчиков МБУ
Шифр типоразмера метчика Наружный диаметр метчика Диаметр промывочного канала Диаметр ловильной резьбы Длина Присоединительная резьба метчика Резьба для присоединения направления
минимальный максимальный
мм inch мм inch мм inch мм inch мм ft

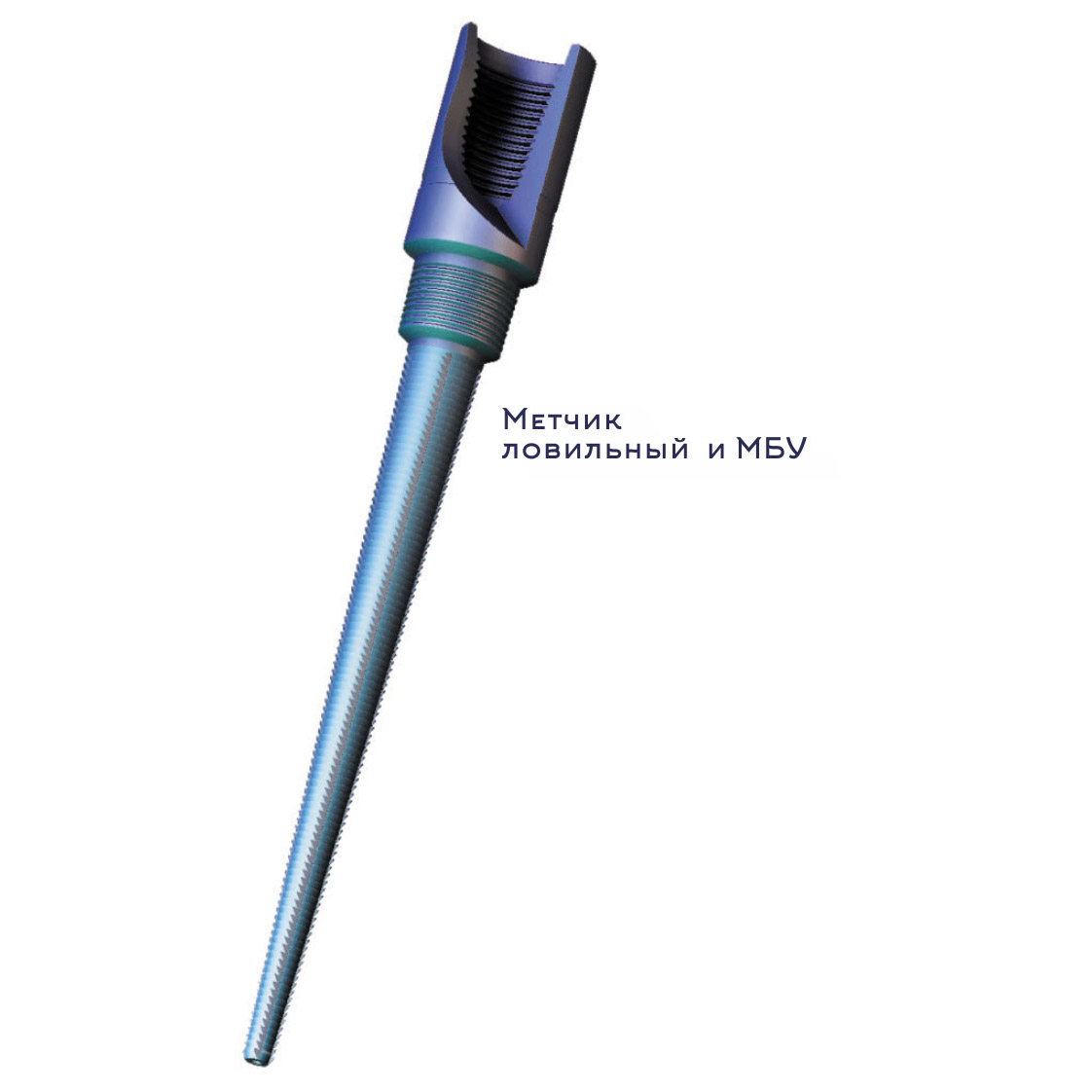

МБУ 20-45 80,5 3 5/32 8 5/16 20 25/32 45 1 25/32 670 2,20 З-66 2 3/8 Reg НКТ 73 non-upset tubing 2 7/8
МБУ 22-54 95,5 3 3/ 4 10 13/32 22 7/ 8 54 2 1/ 8 825 2,71 З-76 2 7/8 Reg НКТ 89 non-upset tubing 3 1/2
МБУ 32-73 108,5 4 9/32 14 9/16 32 1 1/ 4 73 2 7/ 8 980 3,22 З-88 3 1/2 Reg НКТ 102 non-upset tubing 4
МБУ 58-94 120,5 4 3/ 4 25 1 58 2 9/32 94 3 11/16 970 3,18 З-102 NC 38 НКТ 114 non-upset tubing 4 1/2
МБУ 74-120 178,5 7 1/32 38 1 1/ 2 74 2 29/32 120 4 23/32 1120 3,67 З-147 5 1/2 FH ОБС 168 API Casing 6 5/8
МБУ 100-142 203,5 8 65 2 9/16 100 3 15/16 142 5 19/32 1030 3,38 З-171 6 5/8 FH ОБС 194 API Casing 7 5/8
МБУ 127-164 219,1 8 5/ 8 85 3 11/32 127 5 164 6 15/32 1035 3,40 З-171 6 5/8 FH ОБС 219 API Casing 8 5/8
Назначение
   Метчики предназначены для захвата путем ввинчивания во внутреннюю поверхность и последующего извлечения трубчатых элементов колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция
   Метчик представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части - наружная ловильная резьба с конусностью 1:16. Метчики изготавливаются из высококачественной легированной цементируемой стали.
Метчики типа МБУ отличаются от метчиков типа ЛМ наличием на наружной поверхности резьбы для присоединения направления.

При оформлении заказа на поставку метчиков следует указывать:
Таблица значений основных параметров метчиков ЛМ
Шифр типоразмера Наружный диаметр метчика Диаметр промывочного канала Диаметр ловильной резьбы Длина Присоединительная резьба
минимальный максимальный
мм inch мм inch мм inch мм inch мм ft

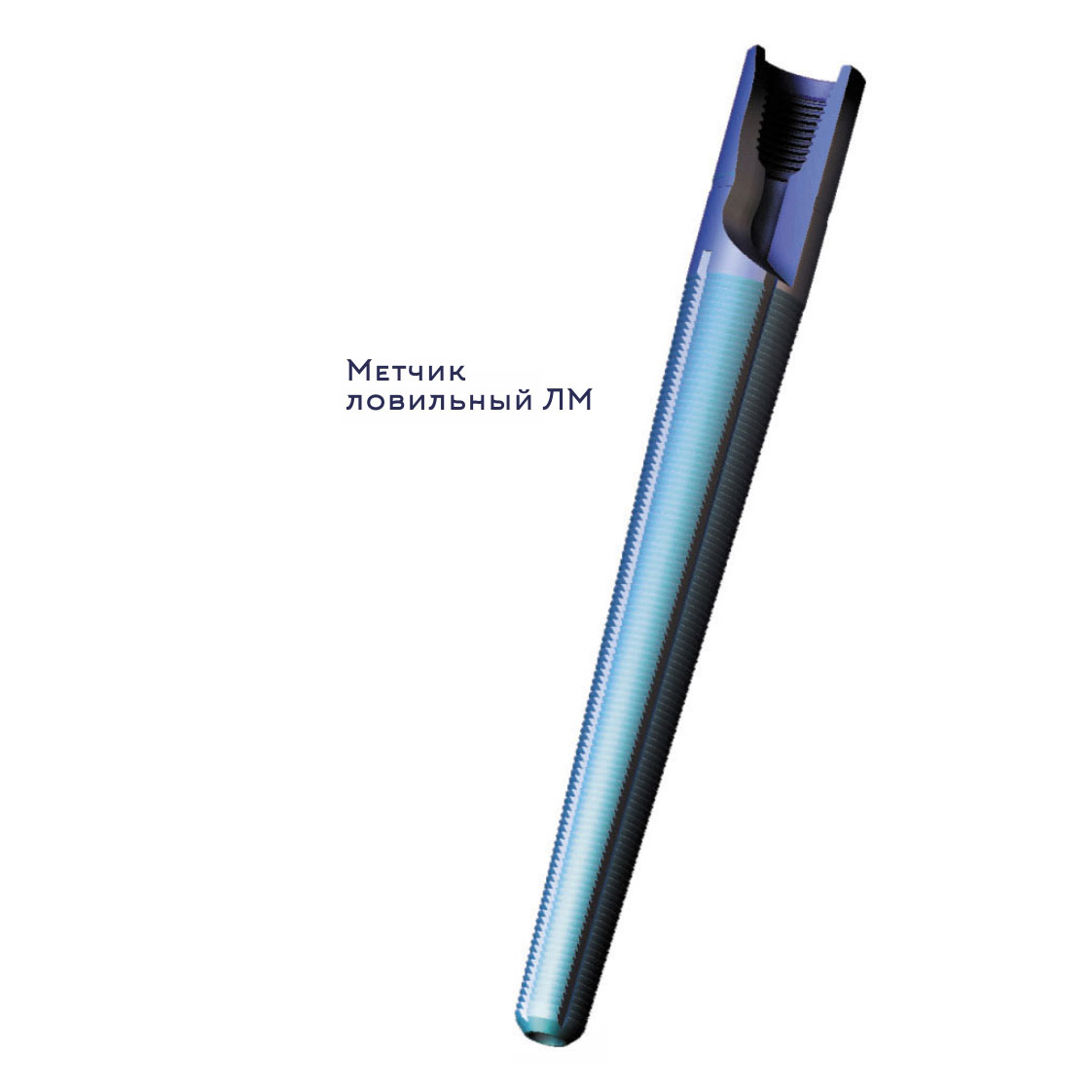

ЛМ 20-45 46,5 1 27/32 8 5/16 20 25/32 45 1 25/32 550 1,80 З-38 NC 13
ЛМ 22-48 54,5 2 5/32 10 13/32 22 7/ 8 48 1 7/ 8 580 1,90 З-44 NC 16
ЛМ 22-54 54,5 2 5/32 10 13/32 22 7/ 8 54 2 1/ 8 670 2,20 З-44 NC 16
ЛМ 25-65 80,5 3 5/32 10 13/32 25 1 65 2 9/16 830 2,72 З-66 2 3/8 Reg
ЛМ 32-72 80,5 3 5/32 14 9/16 32 1 1/ 4 72 2 27/32 830 2,72 З-66 2 3/8 Reg
ЛМ 40-80 86,5 3 13/32 14 9/16 40 1 9/16 80 3 5/32 830 2,72 З-73 NC 26
ЛМ 45-85 95,5 3 3/ 4 22 7/ 8 45 1 25/32 85 3 11/32 830 2,72 З-76 2 7/8 Reg
ЛМ 55-95 108,5 4 9/32 22 7/ 8 55 2 5/32 95 3 3/ 4 830 2,72 З-88 3 1/2 Reg
ЛМ 60-100 108,5 4 9/32 28 1 3/32 60 2 3/ 8 100 3 15/16 850 2,79 З-88 3 1/2 Reg
ЛМ 65-109 120,5 4 3/ 4 32 1 1/ 4 65 2 9/16 109 4 9/32 950 3,12 З-102 NC 38
ЛМ 70-114 120,0 4 23/32 38 1 1/ 2 70 2 3/ 4 114 4 1/ 2 950 3,12 З-102 NC 38
ЛМ 75-120 127,0 5 38 1 1/ 2 75 2 15/16 120 4 23/32 990 3,25 З-102 NC 38
ЛМ 80-125 133,0 5 1/ 4 40 1 9/16 80 3 5/32 125 4 29/32 910 2,99 З-108 NC 40
ЛМ 90-135 140,5 5 17/32 58 2 9/32 90 3 17/32 135 5 5/16 1060 3,48 З-117 4 1/2 Reg
ЛМ 100-145 155,5 6 1/ 8 50 1 31/32 100 3 15/16 145 5 23/32 975 3,20 З-133 NC 50
ЛМ 120-165 178,5 7 1/32 60 2 3/ 8 120 4 23/32 165 6 1/ 2 1000 3,28 З-147 5 1/2 FH
ЛМ 135-170 197,5 7 25/32 60 2 3/ 8 135 5 5/16 170 6 11/16 840 2,76 З-152 6 5/8 Reg
ЛМ 143-174 197,5 7 25/32 89 3 1/ 2 143 5 5/ 8 174 6 27/32 840 2,76 З-152 6 5/8 Reg
ЛМ 146-194 197,5 7 25/32 89 3 1/ 2 146 5 3/ 4 194 7 5/ 8 1200 3,94 З-152 6 5/8 Reg
ЛМ 158-203 203,5 8 95 3 3/ 4 158 6 7/32 203 8 1100 3,61 З-171 6 5/8 FH
