Метчик ловильный гладкий типа ЛМГ

Назначение
   Метчики гладкие предназначены для захвата путем запрессовки во внутреннюю поверхность и последующего извлечения трубчатых элементов колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция
    Метчик представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части находится коническая ловильная поверхность с конусностью 1:64. Метчики изготавливаются из высококачественной легированной стали.

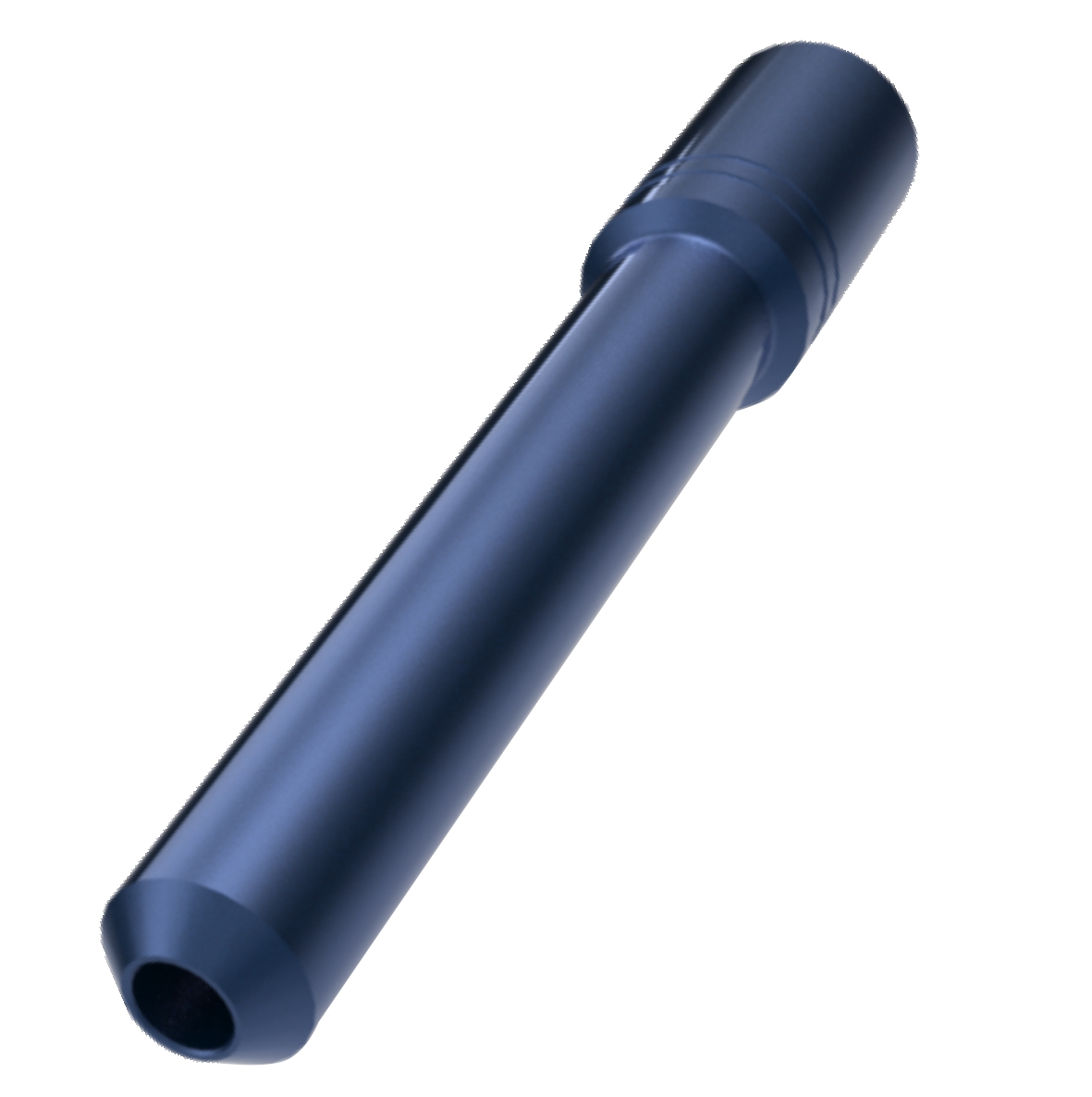

Метчик ловильный гладкий типа ЛМГ
Таблица значений основных параметров метчиков ЛМГ
Шифр типоразмера метчика Наружный
диаметр метчика
Диаметр промывочного канала Диаметр ловильной поверхности Длина Присоединительная резьба
минимальный максимальный
мм inch мм inch мм inch мм inch мм ft
ЛМГ 18-29 46,5 1 27/32 5 3/16 18 23/32 29 1 5/32 900 2,95 З-38 NC 13
ЛМГ 24-38 46,5 1 27/32 8 5/16 24 15/16 38 1 1/ 2 1075 3,53 З-38 NC 13
ЛМГ 30-44 46,5 1 27/32 10 13/32 30 1 3/16 44 1 23/32 1075 3,53 З-38 NC 13
ЛМГ 40-54 80,5 3 5/32 12 15/32 40 1 9/16 54 2 1/ 8 1075 3,53 З-66 2 3/8 Reg
ЛМГ 46-60 80,5 3 5/32 25 1 46 1 13/16 60 2 3/ 8 1075 3,53 З-66 2 3/8 Reg
ЛМГ 54-68 80,5 3 5/32 25 1 54 2 1/ 8 68 2 11/16 1095 3,59 З-66 2 3/8 Reg
ЛМГ 62-76 80,5 3 5/32 25 1 62 2 7/16 76 3 1095 3,59 З-66 2 3/8 Reg
ЛМГ 70-84 86,5 3 13/32 32 1 1/ 4 70 2 3/ 4 84 3 5/16 1100 3,61 З-73 NC 26
ЛМГ 76-90 95,5 3 3/ 4 32 1 1/ 4 76 3 90 3 17/32 1092 3,58 З-76 2 7/8 Reg
ЛМГ 84-98 108,5 4 9/32 38 1 1/ 2 84 3 5/16 98 3 27/32 1160 3,81 З-88 3 1/2 Reg
ЛМГ 90-104 108,5 4 9/32 32 1 1/ 4 90 3 17/32 104 4 3/32 1100 3,61 З-88 3 1/2 Reg
ЛМГ 96-110 140,5 5 17/32 44 1 23/32 96 3 25/32 110 4 11/32 1160 3,81 З-117 4 1/2 Reg
ЛМГ 104-118 140,5 5 17/32 58 2 9/32 104 4 3/32 118 4 21/32 1100 3,61 З-117 4 1/2 Reg
ЛМГ 108-126 140,5 5 17/32 58 2 9/32 108 4 1/ 4 126 4 31/32 1380 4,53 З-117 4 1/2 Reg
ЛМГ 118-136 140,5 5 17/32 58 2 9/32 118 4 21/32 136 5 11/32 1380 4,53 З-117 4 1/2 Reg
ЛМГ 126-144 155,5 6 1/ 8 58 2 9/32 126 4 31/32 144 5 21/32 1380 4,53 З-133 NC 50
ЛМГ 140-158 178,5 7 1/32 95 3 3/ 4 140 5 1/ 2 158 6 7/32 1380 4,53 З-147 5 1/2 FH
ЛМГ 148-166 178,5 7 1/32 95 3 3/ 4 148 5 13/16 166 6 17/32 1380 4,53 З-147 5 1/2 FH
ЛМГ 156-174 197,5 7 25/32 89 3 1/ 2 156 6 5/32 174 6 27/32 1450 4,76 З-152 6 5/8 Reg
ЛМГ 164-182 197,5 7 25/32 89 3 1/ 2 164 6 15/32 182 7 5/32 1450 4,76 З-152 6 5/8 Reg
ЛМГ 172-190 197,5 7 25/32 89 3 1/ 2 172 6 25/32 190 7 15/32 1450 4,76 З-152 6 5/8 Reg
ЛМГ 180-198 203,5 8 127 5 180 7 3/32 198 7 25/32 1480 4,86 З-171 6 5/8 FH
ЛМГ 185-203 203,5 8 127 5 185 7 9/32 203 8 1480 4,86 З-171 6 5/8 FH
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку метчиков следует указывать:
