Магнитный ловитель типа МЛ

Назначение
   Магнитный ловитель предназначен для извлечения из скважин различного назначения мелких предметов, обладающих ферромагнитными свойствами.

Конструкция

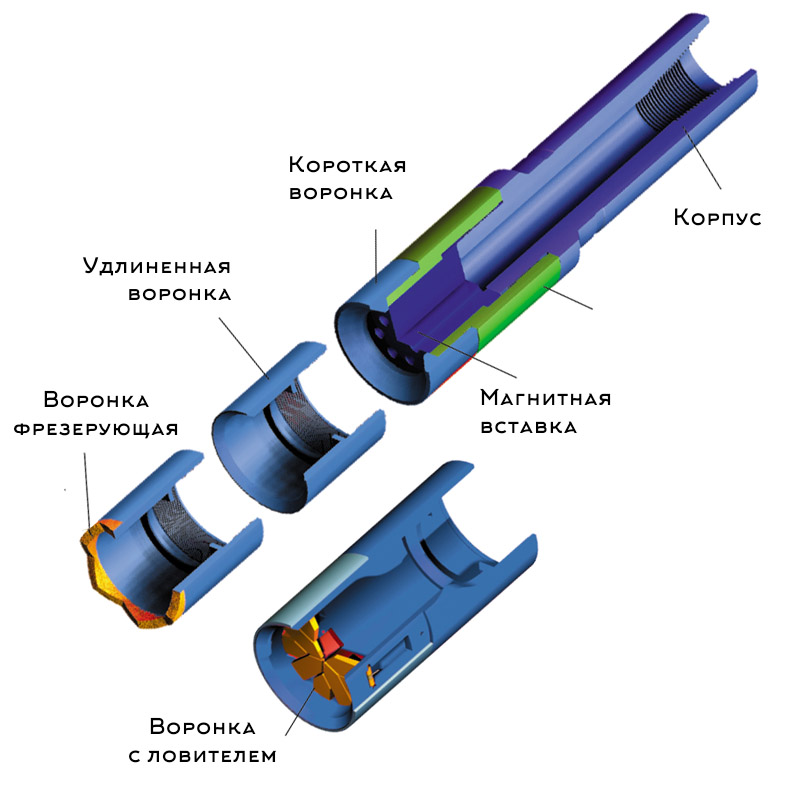

Магнитный ловитель состоит из корпуса, переводника, магнитной вставки и воронки. Для пропуска жидкости, в магнитной вставке выполнен сквозной канал.

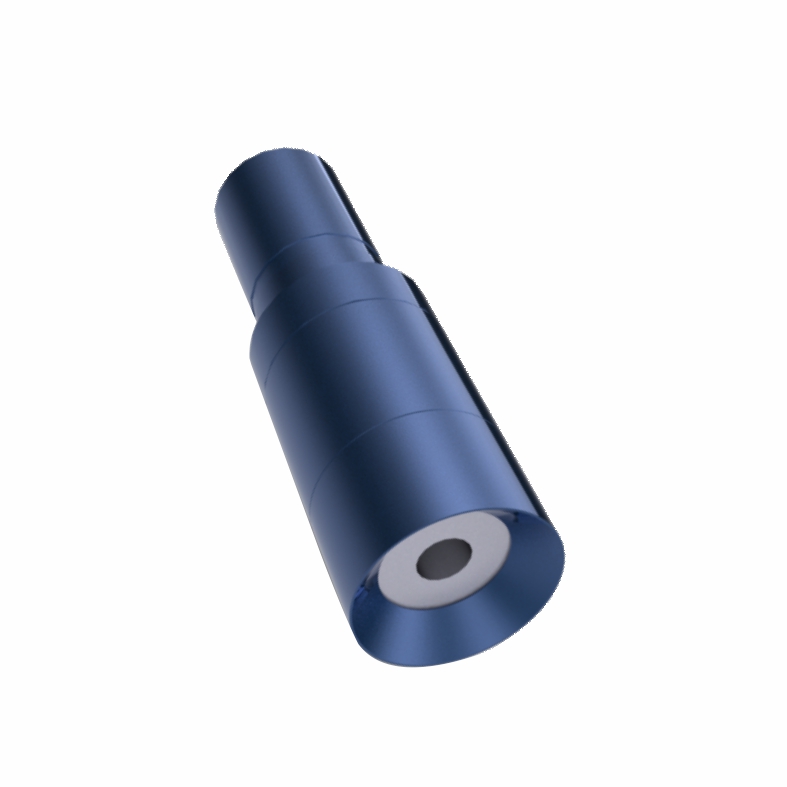

Магнитный ловитель типа МЛ
Таблица значений основных параметров магнитных ловителей МЛ
Шифр типоразмера магнитного ловителя Наружный диаметр магнитного ловителя Грузоподъемность Присоединительная резьба
мм inch кгс lbf
МЛ-80 80 3 5/32 130 287 З-66 2 3/8 Reg
МЛ-82 82,6 3 1/ 4 130 287 З-66 2 3/8 Reg
МЛ-86 86 3 3/ 8 130 287 З-66 2 3/8 Reg
МЛ-89 89 3 1/ 2 130 287 З-73 NC 26
МЛ-95 95 3 3/ 4 130 287 З-73 NC 26
МЛ-110 110 4 11/32 265 584 З-76 2 7/8 Reg
МЛ-114 114,3 4 1/ 2 265 584 З-76 2 7/8 Reg
МЛ-118 117,6 4 5/ 8 265 584 З-76 2 7/8 Reg
МЛ-120 120 4 23/32 265 584 З-76 2 7/8 Reg
МЛ-124 124 4 7/ 8 460 1014 З-76 2 7/8 Reg
МЛ-127 127 5 460 1014 З-76 2 7/8 Reg
МЛ-130 130 5 1/ 8 460 1014 З-76 2 7/8 Reg
МЛ-135 135 5 5/16 460 1014 З-76 2 7/8 Reg
МЛ-136 136 5 11/32 460 1014 З-76 2 7/8 Reg
МЛ-140 139,7 5 1/ 2 670 1477 З-88 3 1/2 Reg
МЛ-146 146 5 3/ 4 670 1477 З-88 3 1/2 Reg
МЛ-150 150 5 29/32 670 1477 З-88 3 1/2 Reg
МЛ-152 152,4 6 670 1477 З-88 3 1/2 Reg
МЛ-170 170 6 11/16 670 1477 З-88 3 1/2 Reg
МЛ-180 180 7 3/32 830 1830 З-117 4 1/2 Reg
МЛ-188 188 7 13/32 830 1830 З-117 4 1/2 Reg
МЛ-190 190 7 15/32 830 1830 З-117 4 1/2 Reg
МЛ-195 195 7 11/16 830 1830 З-117 4 1/2 Reg
МЛ-198 198 7 25/32 830 1830 З-117 4 1/2 Reg
МЛ-200 200 7 7/ 8 830 1830 З-133 NC 50
МЛ-203 203,2 8 830 1830 З-133 NC 50
МЛ-205 205 8 1/16 830 1830 З-133 NC 50
МЛ-210 210 8 9/32 830 1830 З-133 NC 50
МЛ-243 243 9 9/16 975 2150 З-147 5 1/2 FH
МЛ-245 245 9 21/32 975 2150 З-147 5 1/2 FH
МЛ-270 270 10 5/ 8 1210 2668 З-147 5 1/2 FH
МЛ-273 273 10 3/ 4 1210 2668 З-147 5 1/2 FH
МЛ-279 279,4 11 1210 2668 З-152 6 5/8 Reg
МЛ-292 292,1 11 1/ 2 1210 2668 З-152 6 5/8 Reg
МЛ-295 295 11 5/ 8 1210 2668 З-152 6 5/8 Reg
МЛ-320 320 12 19/32 1210 2668 З-171 6 5/8 FH
МЛ-350 350 13 25/32 3220 7099 З-171 6 5/8 FH
МЛ-420 420 16 17/32 4690 10340 З-177 7 5/8 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку
магнитных ловителей следует указывать:
Воронки могут иметь различные варианты исполнения:

     Воронка короткая и воронка удлиненная могут быть выполнены с различными вариантами формы нижнего торца (воронка с фаской, воронка с заводным "зубом"). Воронка фрезерующая, в зависимости от условий применения магнитного ловителя, может иметь различные по форме (плоская, волнистая, зубчатая, выступающая наружу или прошлифованная заподлицо с корпусом) и по размеру зерен дробленного карбид вольфрама (мелкий, средний, крупный) поверхности режуще-истирающей напайки.
     Воронка короткая и воронка удлиненная могут быть выполнены с различными вариантами формы нижнего торца (воронка с фаской, воронка с заводным "зубом"). Воронка фрезерующая, в зависимости от условий применения магнитного ловителя, может иметь различные по форме (плоская, волнистая, зубчатая, выступающая наружу или прошлифованная заподлицо с корпусом) и по размеру зерен дробленного карбид вольфрама (мелкий, средний, крупный) поверхности режуще-истирающей напайки.
