Магнит колонный типа МК

Назначение
   Магниты колонные предназначены для улавливания обломков разрушаемых в скважине металлических объектов и отдельных фрагментов вооружения разрушающих инструментов (долот, фрезеров и т.п.).

Конструкция

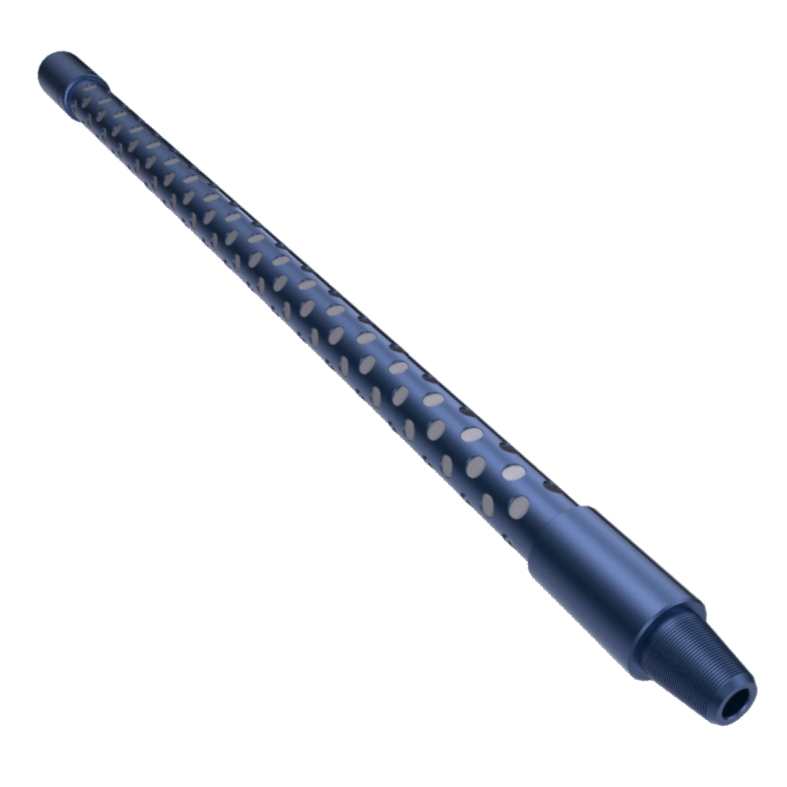

    Магнит колонный представляет собой неразъемный трубчатый корпус, на верхнем и нижнем концах которого выполнены муфтовая и ниппельная присоединительные резьбы. В корпусе на боковой наружной поверхности выполнены отверстия, в которых закреплены магниты.
Магнит колонный типа МК
Таблица значений основных параметров магнитов колонных МК
Шифр типоразмера магнита Наружный диаметр корпуса Присоединительная резьба
мм inch
МК-80 80,5 3 5/32 З-66 2 3/8 Reg
МК-95 95,5 3 3/ 4 З-76 2 7/8 Reg
МК-105 105,5 4 5/32 З-86 NC 31
МК-108 108,5 4 9/32 З-88 3 1/2 Reg
МК-120 120,5 4 3/ 4 З-102 NC 38
МК-140 140,5 5 17/32 З-117 4 1/2 Reg
МК-146 146,5 5 25/32 З-121 4 1/2 FH
МК-165 165 6 1/ 2 З-133 NC 50
МК-203 203,5 8 З-171 6 5/8 FH
МК-226 226 8 29/32 З-177 7 5/8 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку
магнита следует указывать:
