Назначение
Ловитель вала типа ЛВ предназначен для захвата и извлечения валов погружных электродвигатей.
Конструкция

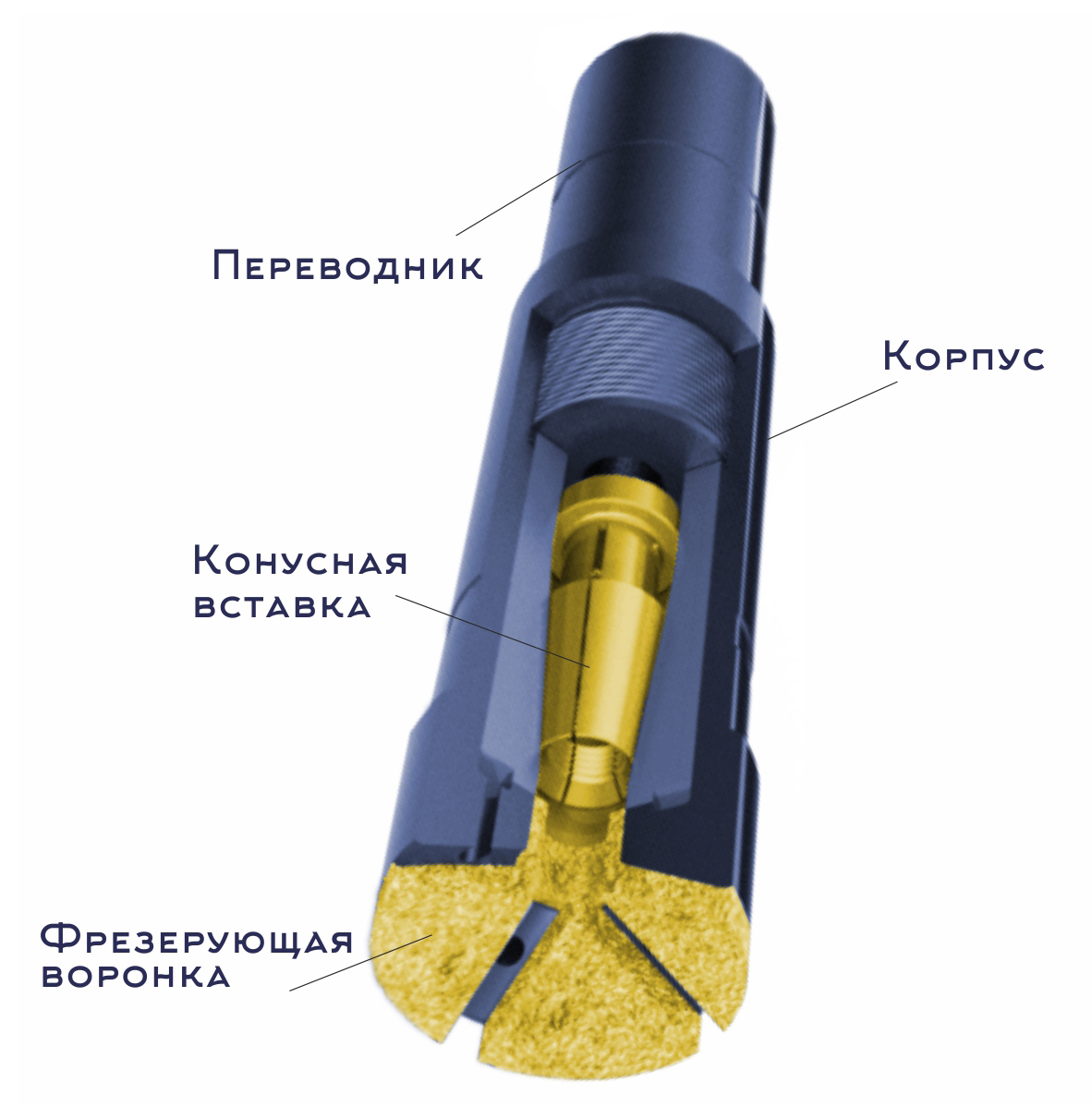

Ловитель вала состоит из переводника, цанги, конусной вставки и корпуса с фрезерующей воронкой, выполненной в виде кольцевого фрезера. На внутренней ловильной поверхности цанги выполнена нарезка для зацепления извлекаемого предмета. Пружинящие свойства цанги обеспечиваются несколькими несквозными прорезями. Для лучшего охлаждения и эффективного удаления стружки, во фрезерующей воронке выполнены циркуляционные отверстия и каналы. Захват вала осуществляется при подъеме ловителя за счет перемещения цанги по наклонной поверхности корпуса и заклинивания между корпусом и наружной поверхностью вала.
При оформлении заказа на поставку следует указывать:
- • шифр типоразмера ловителя вала;
- • исполнение (правое или левое);
- • обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.
