Ловитель ЛП1-82

Назначение
   Ловитель ГНКТ предназначен для захвата за наружную цилиндри­ческую поверхность с последующим откусыванием и извлечением гибких насосно-компрессорных труб (ГНКТ) при проведении ловильных работ в нефтяных, газовых и геологоразведочных скважинах.

Конструкция

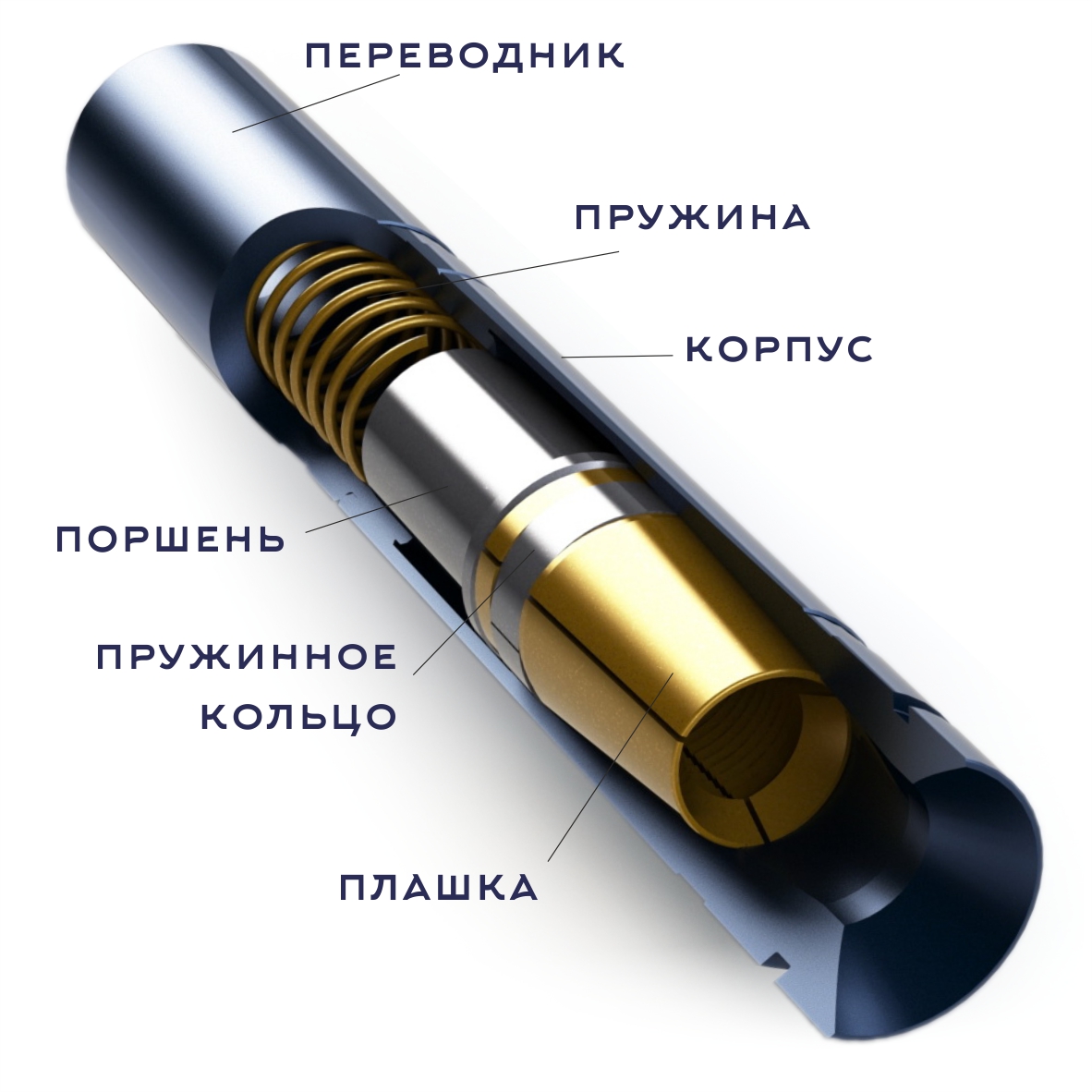

    Ловитель ЛП1-82 состоит из корпуса, трех плашек, переводника, поршня, кольца пружинного и пружины.
    Процесс захвата ГНКТ ловителем осуществляется посредством перемещения по внутренней конусной поверхности корпуса трех плашек с зубьями и заклинивания плашек между корпусом и ловимой трубой ГНКТ. Процесс откусывания трубы ГНКТ происходит за счет дальнейшего натяжения ловителя вверх.
    По согласованию заказчиком  ловитель ЛП1-82 может комплектоваться плашками под ГНКТ с номинальным наружным диаметром 44,5 мм или 38,1 мм.
Ловитель ГНКТ ЛП1-82
Таблица значений основных параметров ловителей ЛП
Наименование показателя Значение
Наружный диаметр корпуса D, не более мм 82
inch 3 7/32
Резьба присоединительная НКТ-60, ГОСТ 633
non-upset tubing 2 3/8
Длина мм 530
ft 1,74
Внутренний проходной диаметр корпуса d1, не менее мм 46
inch 1 13/16
Номинальный размер захватываемой трубы,
Плашки №1 мм 44,5
inch 1 3/4
Плашки №2 мм 38,1
inch 1 1/2
Грузоподъемность, т, не более т 40
lbf 88184,9
Открыть
в PDF
