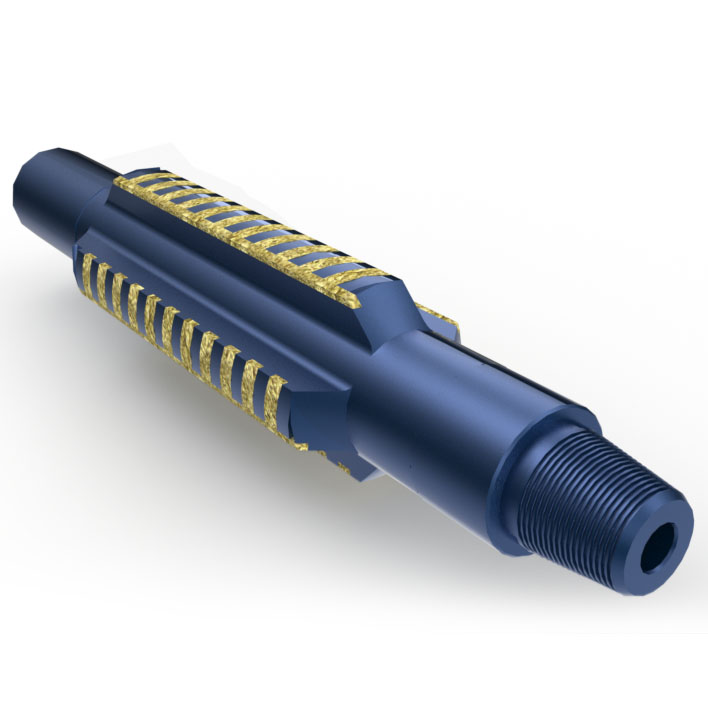

Калибратор лопастной типа КЛП

Назначение
   Калибраторы лопастные предназначены для калибрования внутренней поверхности эксплуатационной колонны и прорезанного окна в процессе зарезки бокового ствола в скважинах различного назначения.

Конструкция
    Калибратор состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней и нижней части корпуса выполнены присоединительные резьбы, на боковую поверхность корпуса в пазах напаяны режуще-истирающие элементы.
Калибратор лопастной типа КЛП
Открыть
в PDF
При оформлении заказа на поставку
калибраторов следует указывать:
АО «Сиб Трейд Сервис» © 2019
Шифр типоразмера калибратора Наружный диаметр калибратора Длина Присоединительная резьба верхняя (муфта) Присоединительная резьба нижняя (ниппель)
мм inch мм inch
КЛП-103 103,1 4 1/16 800,0 2,62 З-66 2 3/8 Reg З-66 2 3/8 Reg
КЛП-115 115,4 4 17/32 800,0 2,62 З-66 2 3/8 Reg З-66 2 3/8 Reg
КЛП-122 122,0 4 13/16 800,0 2,62 З-76 2 7/8 Reg З-76 2 7/8 Reg
КЛП-124 124,0 4 7/ 8 800,0 2,62 З-76 2 7/8 Reg З-76 2 7/8 Reg
КЛП-130 130,0 5 1/ 8 800,0 2,62 З-76 2 7/8 Reg З-76 2 7/8 Reg
КЛП-140 140,0 5 1/ 2 800,0 2,62 З-76 2 7/8 Reg З-76 2 7/8 Reg
КЛП-141 141,0 5 9/16 800,0 2,62 З-86 NC 31 З-86 NC 31
КЛП-143 143,0 5 5/ 8 800,0 2,62 З-86 NC 31 З-86 NC 31
КЛП-144 144,0 5 21/32 800,0 2,62 З-86 NC 31 З-86 NC 31
КЛП-146 146,0 5 3/ 4 800,0 2,62 З-86 NC 31 З-86 NC 31
КЛП-165 165,0 6 1/ 2 800,0 2,62 З-86 NC 31 З-86 NC 31
КЛП-213 213,0 8 3/ 8 800,0 2,62 3-117 4 1/2 Reg 3-117 4 1/2 Reg
КЛП-216 216,0 8 1/ 2 800,0 2,62 3-117 4 1/2 Reg 3-117 4 1/2 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Таблица значений основных параметров калибраторов КЛП
