Механический ударник типа УМ

Назначение
   Ударник механический предназначен для создания ударных нагрузок на аварийную колонну (направление ударов возможно как вниз, так и вверх) при ликвидации аварий, связанных с прихватом инструмента в скважинах различного назначения.
    Ударник типа УМ рекомендуется устанавливать над гладкими колоколами, метчиками, труболовками и овершотами для облегчения проведения операции освобождения от захваченных элементов аварийных колонн в скважинах.

Конструкция
   Механический ударник состоит из корпуса, штока, хвостовика штока и уплотнительных элементов. Корпус состоит из трех частей, соединенных специальными резьбами. В верхней части корпуса выполнена муфтовая присоединительная резьба. На внутренней поверхности нижней части корпуса выполнены шестигранные шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи механическим ударником крутящего момента. Нижняя часть штока оканчивается ниппельной замковой резьбой, а к верхней с помощью специальной резьбы крепится хвостовик штока. В проточках на наружной поверхности хвостовика для герметизации подвижного соединения «шток – корпус» установлены уплотнительные кольца.

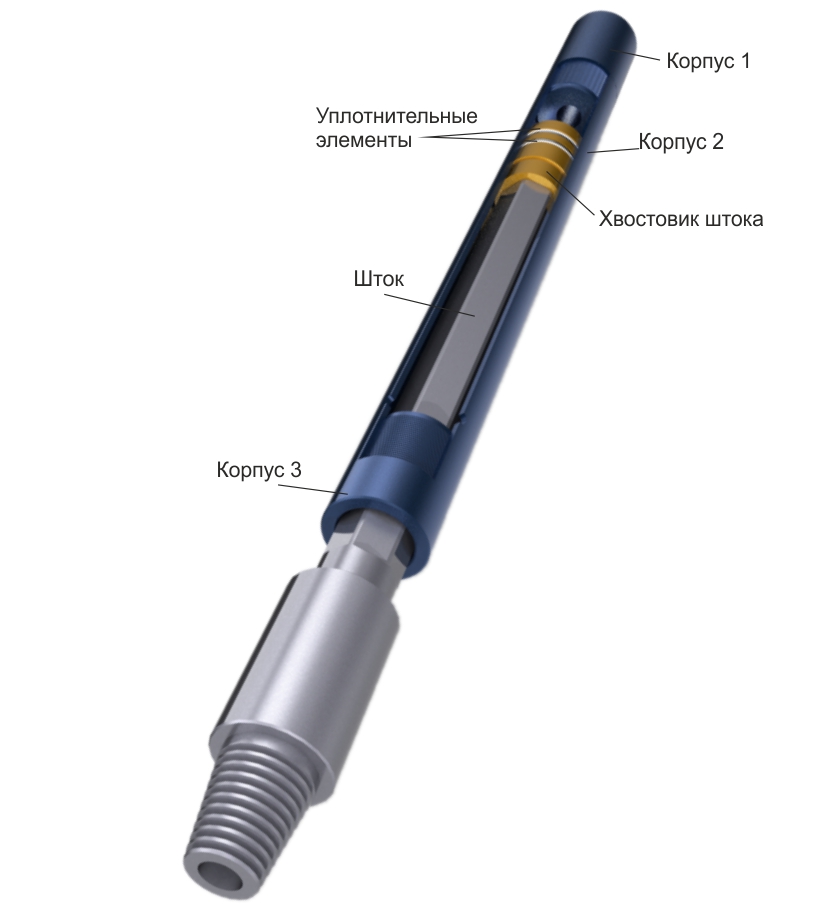

Механический ударник типа УМ
Таблица значений основных параметров механических ударников УМ
Шифр типоразмера механического ударника Наружный диаметр Диаметр промывочного канала Свободный ход штока Максимальная растягивающая нагрузка на открытый механический ударник Максимальный крутящий момент, передаваемый механическим ударником Присоединительная резьба
мм inch мм inch мм inch кН lbf кН∙м lbf∙ft
УМ-46 46,5 1 27/32 9,0 11/32 490 19 5/16 100 22481 - - З-38 NC 13
УМ-80 80,5 3 5/32 25,0 1 507 19 31/32 640 143878 8,3 6122 З-66 2 3/8 Reg
УМ-82 82,0 3 7/32 25,0 1 507 19 31/32 640 143878 8,3 6122 З-66 2 3/8 Reg
УМ-95 95,5 3 3/ 4 32,0 1 1/ 4 517 20 3/ 8 1000 224809 14,7 10842 З-76 2 7/8 Reg
УМ-103 103,0 4 1/16 32,0 1 1/ 4 517 20 3/ 8 1000 224809 14,7 10842 З-76 2 7/8 Reg
УМ-122 122,3 4 13/16 38,0 1 1/ 2 517 20 3/ 8 1500 337213 20,4 15046 З-88 3 1/2 Reg
УМ-165 165,0 6 1/ 2 57,0 2 1/ 4 501 19 3/ 4 3264 733776 61,6 45434 З-133 NC 50
УМ-195 195,0 7 11/16 89,0 3 1/ 2 501 19 3/ 4 4715 1059974 80,3 59226 З-147 5 1/2 FH
УМ-203 203,0 8 89,0 3 1/ 2 500 19 11/16 4715 1059974 116,6 86000 З-152 6 5/8 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку
механического ударника следует указывать:
Рекомендуется заказывать запасные части:
