Назначение
   Усилитель гидравлического ударника предназначен для повышения эффективности работы гидроударника при создании ударных нагрузок в процессе ликвидации аварий в скважинах различного назначения, связанных с прихватом, вызванным сальникообразованием или заклиниванием бурильных, обсадных, насосно-компрессорных труб, элементов колонн, испытателей пластов, калибраторов, долот, ловильного инструмента, фрезеров и т.п.
    Применение усилителя гидроударника позволяет увеличить силу удара гидроударника и снизить воздействие на ловильную колонну, особенно при работе гидроударника на небольших глубинах или в глубоких искривленных скважинах.

Конструкция

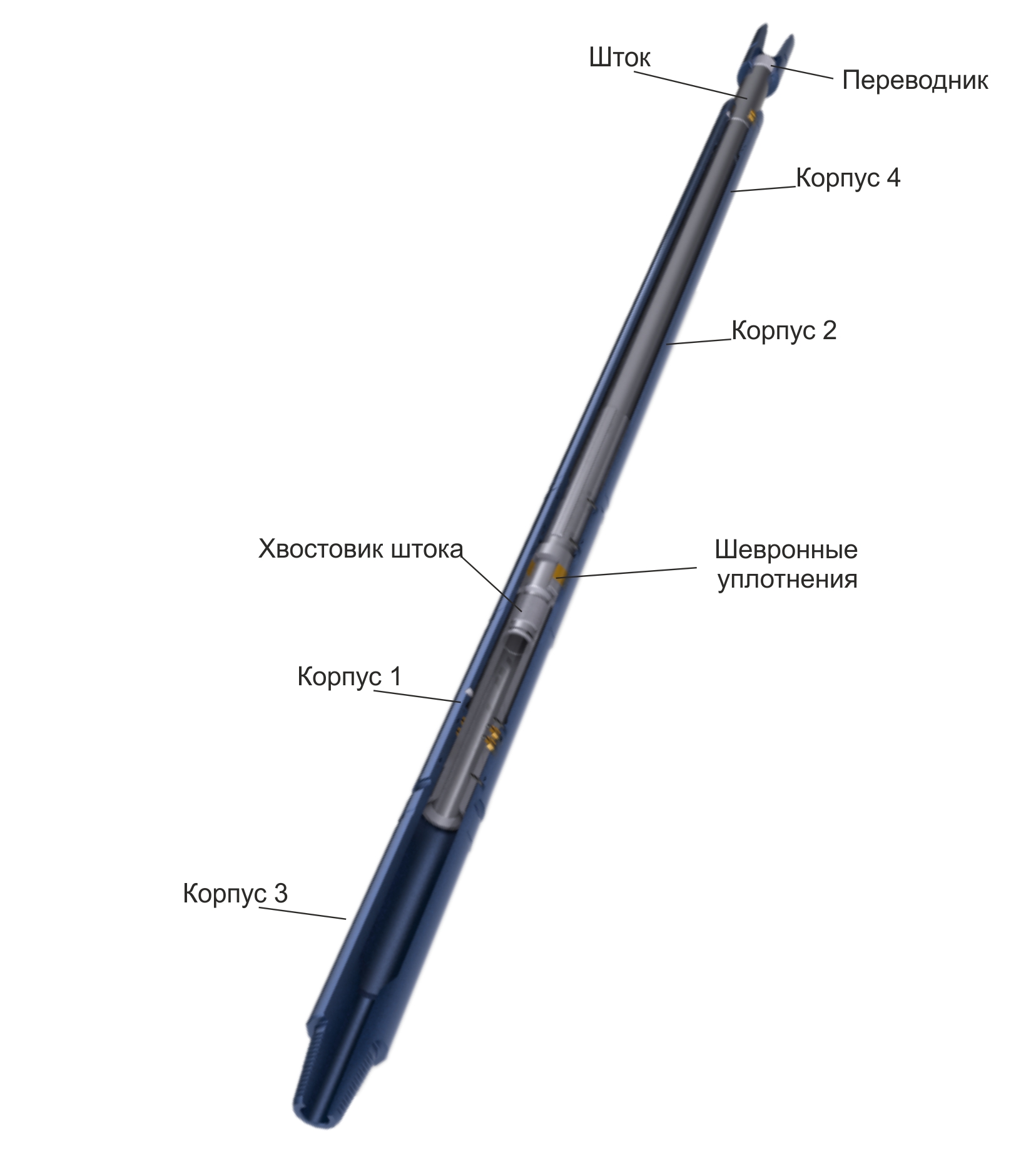

   Усилитель гидроударника состоит из корпуса, штока, переводника и набора уплотнительных элементов. К верхней части штока на резьбе специального профиля крепится переводник с присоединительной замковой муфтовой резьбой, к нижней - хвостовик штока. Между цилиндрическим выступом штока и хвостовиком установлен набор шевронных уплотнений. Корпус состоит из четырех частей, соединенных специальными резьбами. На внутренней поверхности верхней части корпуса выполнены шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи крутящего момента. Нижняя часть корпуса оканчивается ниппельной присоединительной резьбой. Внутренняя полость усилителя гидроударника заполнена специальной жидкостью с высоким показателем сжимаемости. Все соединения деталей снабжены уплотнительными кольцами. Заправка усилителя гидроударника жидкостью осуществляется через отверстия в корпусе, закрывающиеся специальными резьбовыми пробками.
Усилитель гидравлического ударника типа УГ
Таблица значений основных параметров усилителей гидроударников УГ
Шифр типоразмера усилителя гидроударника Наружный диаметр Диаметр промывочного канала Полный ход штока Минимальная растягивающая нагрузка на усилитель гидроударника для обеспечения эффективного удара Растягивающая нагрузка на усилитель гидроударника, необходимая для полного раскрытия Максимальная растягивающая нагрузка на открытый усилитель гидроударника Максимальный крутящий момент, передаваемый усилителем гидроударника Присоединительная резьба
мм inch мм inch мм inch кН lbf кН lbf кН lbf кН∙м lbf∙ft
УГ-80 80,5 3 5/32 25,0 1 140 5 1/2 114 25628 165 37093 750 168607 6,4 4720 З-66 2 3/8 Reg
УГ-82 82,0 3 7/32 25,0 1 141 5 9/16 114 25628 165 37093 750 168607 6,4 4720 З-66 2 3/8 Reg
УГ-95 95,5 3 3/ 4 32,0 1 1/ 4 200 7 7/ 8 136 30574 198 44512 1400 314733 15,5 11432 З-76 2 7/8 Reg
УГ-103 103,0 4 1/16 32,0 1 1/ 4 200 7 7/ 8 136 30574 198 44512 1400 314733 15,5 11432 З-76 2 7/8 Reg
УГ-122 122,3 4 13/16 38,0 1 1/ 2 225 8 27/32 250 56202 360 80931 2200 494580 31,0 22864 З-88 3 1/2 Reg
УГ-165 165,1 6 1/ 2 57,2 2 1/ 4 330 13 454 102063 654 147025 3264 733776 61,6 45434 З-133 NC 50
УГ-195 195,0 7 11/16 78,0 3 1/16 330 13 391 87900 560 125893 5433 1221387 151,5 111741 З-147 5 1/2 FH
УГ-203 203,0 8 78,0 3 1/16 330 13 391 87900 560 125893 5433 1221387 151,5 111741 З-152 6 5/8 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF

Усилитель гидравлического ударника типа УГ

При оформлении заказа на поставку усилителя гидроударника следует указывать:
Рекомендуется заказывать запасные части:
