Назначение
   Гидромеханический ударник двойного действия предназначен для создания единичных, направленных вверх, вниз или последовательных вверх-вниз (вниз-вверх), повторяющихся ударных нагрузок при ликвидации аварий в скважинах различного назначения, связанных с прихватом инструмента.

Конструкция

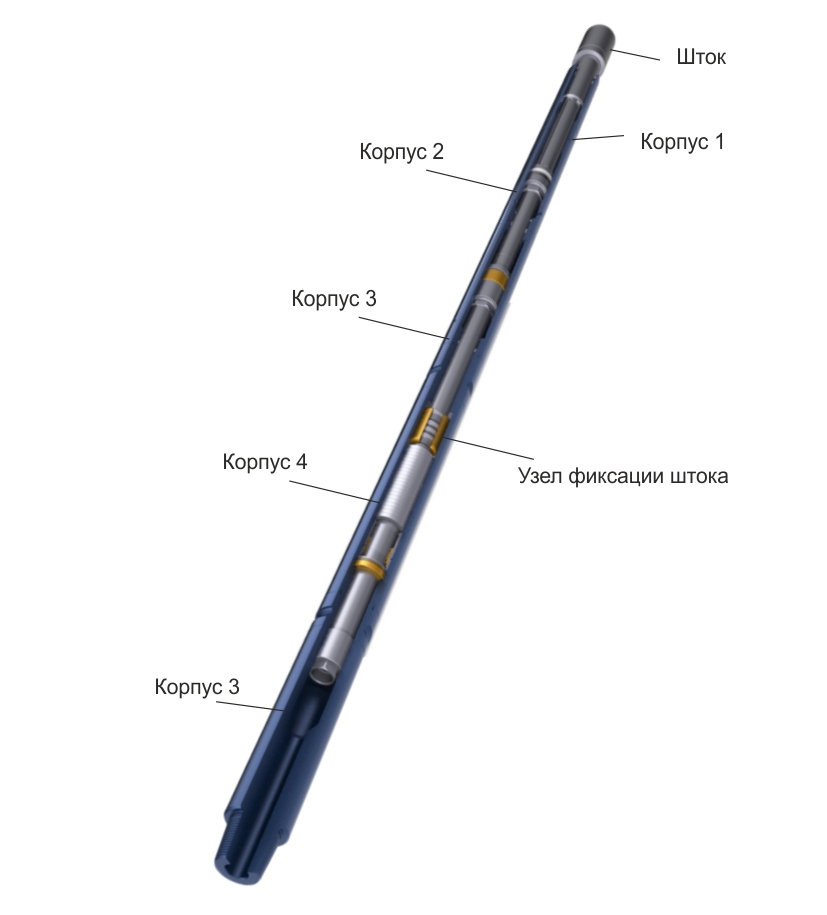

    Гидромеханический ударник состоит из секционного корпуса, штока, поршня с дросселем, узла фиксации ударника в нейтральном положении, набора уплотнительных и фрикционных элементов и специальных пробок. Полости между корпусом и штоком заполнены специальным маслом.
    На внутренней поверхности верхней части корпуса выполнены шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи гидромеханическим ударником крутящего момента.
Поршень установлен в соответствующей проточке штока с возможностью ограниченного осевого перемещения. В продольном отверстии стенки поршня установлен дроссель, ограничивающий скорость перетока масла из полости над поршнем в полость под поршнем при перемещении штока относительно корпуса вверх.
    Узел фиксации штока в нейтральном положении состоит из набора плашек, внутренняя поверхность которых выполнена в виде волнистых выступов, взаимодействующих с ответными выступами на штоке. Плашки прижимаются к штоку с помощью тарельчатых пружин. Усилие прижатия, а следовательно и осевое усилие открытия замка фиксации штока в нейтральном положении, регулируется изменением количества и толщины регулировочных колец, устанавливаемых при сборке ударника.
    Подвижные и неподвижные соединения деталей ударника имеют уплотнительные элементы, предотвращающие утечки масла из маслонаполненных полостей и попадание в них промывочной жидкости при работе ударника в компоновке бурильной колонны и при нанесении ударов.
    Для снижения усилия перемещения штока относительно корпуса при нанесении ударов, в качестве скользящих подшипников в соответствующих проточках установлены фторопластовые кольца.
    Удары вниз осуществляются за счет механической части ударника. При разгрузке колонны, узел фиксации создает задержку. Создание нагрузки свыше критического значения приводит к выходу выступов плашек из зацепления с пазами штока, резкому перемещению корпуса ударника и колонны над ударником до соприкосновения нижнего торца замковой части штока и верхнего торца корпуса. В момент соприкосновения возникает ударный импульс силы, направленный вниз.
    Удары вверх создаются за счет гидравлической части инструмента. Задержка срабатывания для создания усилия пружины за счет растяжения колонны труб над ударником, производится за счет минимизации перетока масла через поршень при движении штока ударника относительно корпуса вверх. При перемещении поршня в проточку корпуса, переток масла проходит по кольцевому пространству над поршнем, скорость перемещения штока относительно корпуса возрастает, происходит резкое перемещение штока ударника до соприкосновения верхнего торца средней части штока и торца верхнего корпуса. В момент соприкосновения возникает ударный импульс силы, направленный вверх.
Ударник гидромеханический
двойного действия типа 2МГ
Таблица значений основных параметров гидромеханических ударников 2МГ
Шифр типоразмера гидромеханического ударника Наружный диаметр Диаметр промывочного канала Ход штока при ударе вверх Ход штока при ударе вниз Максимальная растягивающая нагрузка на гидромеханический ударник для нанесения удара Максимальная растягивающая нагрузка на открытый гидромеханический ударник Максимальный крутящий момент, передаваемый гидромеханическим ударником Присоединительная резьба
мм inch мм inch мм inch мм inch кН lbf кН lbf кН∙м lbf∙ft
2МГ-92 92,5 3 21/32 30,0 1 3/16 250 9 27/32 85 3 11/32 230 51706 700 157366 11,3 8334 З-73 NC 26
2МГ-108 108,0 4 1/ 4 38,0 1 1/ 2 254 10 100 3 15/16 280 62947 1200 269771 14,0 10326 З-88 3 1/2 Reg
2МГ-152 152,0 6 52,0 2 1/16 243 9 9/16 150 5 29/32 640 143878 2900 651946 30,0 22127 З-122 NC 46
2МГ-165 165,0 6 1/ 2 57,0 2 1/ 4 210 8 9/32 150 5 29/32 700 157366 3000 674427 30,0 22127 З-133 NC 50
2МГ-195 195,0 7 11/16 64,0 2 17/32 220 8 21/32 150 5 29/32 850 191088 3680 827297 51,5 37984 З-147 5 1/2 FH
2МГ-203 203,0 8 64,0 2 17/32 220 8 21/32 150 5 29/32 850 191088 3680 827297 51,5 37984 З-152 6 5/8 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
