Желонка гидростатическая типа ЖГС1

Назначение
    Желонки гидростатические предназначены для очистки скважин различного назначения от глинистого раствора, шлама, песка, окалины и мелких предметов без промывки.

Конструкция

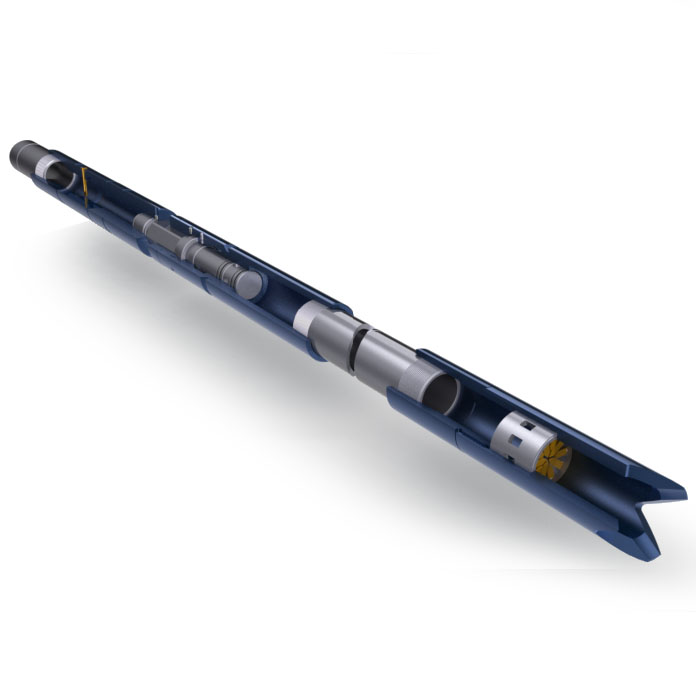

    Паук Желонка гидростатическая состоит из статической камеры, основного клапана, приемной камеры и корпуса нижнего с воронкой.
    Воронки могут иметь различные варианты исполнения:
    -  воронка с ловителем;
    -  воронка с заслонкой;
    -  воронка с крышкой;
    Работа желонки осуществляется за счет перепада давления жидкости в скважине и статической камере. В качестве статической камеры используются трубы НКТ, что дает возможность регулировать силу всасывания за счет изменения длины камеры в полевых условиях. Между статической и приемной камерой установлен основной клапан. В транспортном положении (при спуске желонки на забой), основной клапан закрыт. Желонка срабатывает при опоре воронкой на забой. Винты срезные основного клапана срезаются, и клапан открывается.
Желонка гидростатическая типа ЖГС1
Таблица значений основных параметров желонок гидростатических ЖГС1
Шифр типоразмера желонки Присоединительная резьба к гидростатической камере Присоединительная резьба к приемной камере Наружный диаметр основного клапана Наружный диаметр воронки
mm inch mm inch
ЖГС1-89 НКТ-73 non-upset tub 2 7/8 НКТ-73 non-upset tub 2 7/8 88,9 3 1/2 88,9 3 1/2
ЖГС1-93 ВНКТ-73 upset tub 2 7/8 ВНКТ-73 upset tub 2 7/8 93,2 3 43/64 93,2 3 43/64
ЖГС1-108 НКТ-89 non-upset tub 3 1/2 НКТ-89 non-upset tub 3 1/2 108,0 4 1/4 108,0 4 1/4
ЖГС1-114 ВНКТ-89 upset tub 3 1/2 ВНКТ-89 upset tub 3 1/2 114,3 4 1/2 114,3 4 1/2
ЖГС1-114-01 ВНКТ-89 upset tub 3 1/2 ОГ1М-114 OG1m-114 114,3 4 1/2 114,3 4 1/2
ЖГС1-121 НКТ-102 non-upset tub 4 НКТ-102 non-upset tub 4 120,6 4 3/4 120,6 4 3/4
ЖГС1-127 ВНКТ-102 upset tub 4 ВНКТ-102 upset tub 4 127,0 5 127,0 5
ЖГС1-132 НКТ-114 non-upset tub 4 1/2 НКТ-114 non-upset tub 4 1/2 132,1 5 3/16 132,1 5 7/32
ЖГС1-141 ВНКТ-114 upset tub 4 1/2 ВНКТ-114 upset tub 4 1/2 141,3 5 9/16 141,3 5 9/16
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
     При этом происходит всасывание раствора и различных предметов с забоя скважины через воронку в приемную камеру. В качестве приемной камеры используются трубы НКТ.
При отрыве воронки от забоя основной клапан закрывается, что позволяет использовать желонку более эффективно, следуя за забоем при его понижении в процессе очистки.
Удержание содержимого приемной камеры осуществляется за счет смыкания лепестков ловителя или закрытия заслонки или крышки.
     Для стравливания давления и предотвращения перелива при подъеме рекомендуется устанавливать в нижнюю часть гидростатической камеры обратный клапан. Также рекомендуется ограничивать размеры гидростатической камеры переводником, соединяющим полость лифтовой колонны с обсадной.

При оформлении заказа на поставку желонки следует указывать:
