Желонка гидромеханическая типа ЖГМ1

Назначение
    Желонки гидромеханические предназначены для очистки скважин различного назначения от глинистого раствора, шлама, песка, окалины и мелких предметов без промывки.

Конструкция
    Желонка гидромеханическая состоит из клапана, приемной камеры и корпуса нижнего с воронкой.
    Воронки могут иметь различные варианты исполнения:
    -  воронка с ловителем;
    -  воронка с заслонкой;
    -  воронка с крышкой;
Желонка спускается в скважину на колонне труб до опоры воронки на забой. Для срабатывания желонки производят подъем колонны на длину хода штока желонки, при этом создается разряжение в полости корпуса клапана и клапан открывается. При этом происходит всасывание раствора и различных предметов с забоя скважины через воронку в приемную камеру. В качестве приемной камеры используются трубы НКТ. Удержание содержимого приемной камеры осуществляется за счет смыкания лепестков ловителя или закрытия заслонки или крышки.
При обратном движении желонки, клапан закрывается и раствор, находящийся в полости корпуса выбрасывается в колонну труб.

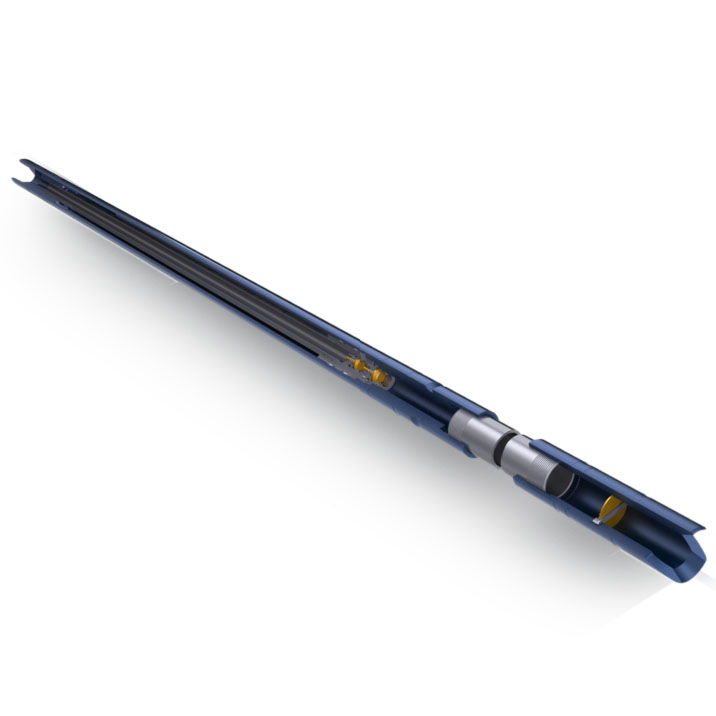

Желонка гидромеханическая типа ЖГМ1
При оформлении заказа на поставку желонки следует указывать:
Таблица значений основных параметров желонок гидромеханических ЖГМ1
Шифр типоразмера желонки Присоединительная резьба к ловильной колонне Присоединительная резьба к приемной камере Наружный диаметр основного клапана Наружный диаметр воронки
mm inch mm inch
ЖГМ1-89 НКТ-73 non-upset tub 2 7/8 НКТ-73 non-upset tub 2 7/8 88,9 3 1/2 88,9 3 1/2
ЖГМ1-93 ВНКТ-73 upset tub 2 7/8 ВНКТ-73 upset tub 2 7/8 93,2 3 43/64 93,2 3 43/64
ЖГМ1-108 НКТ-89 non-upset tub 3 1/2 НКТ-89 non-upset tub 3 1/2 108,0 4 1/4 108,0 4 1/4
ЖГМ1-114 ВНКТ-89 upset tub 3 1/2 ВНКТ-89 upset tub 3 1/2 114,3 4 1/2 114,3 4 1/2
ЖГМ1-114-01 ВНКТ-89 upset tub 3 1/2 ОГ1М-114 OG1m-114 114,3 4 1/2 114,3 4 1/2
ЖГМ1-121 НКТ-102 non-upset tub 4 НКТ-102 non-upset tub 4 120,6 4 3/4 120,6 4 3/4
ЖГМ1-127 ВНКТ-102 upset tub 4 ВНКТ-102 upset tub 4 127,0 5 127,0 5
ЖГМ1-132 НКТ-114 non-upset tub 4 1/2 НКТ-114 non-upset tub 4 1/2 132,1 5 3/16 132,1 5 7/32
ЖГМ1-141 ВНКТ-114 upset tub 4 1/2 ВНКТ-114 upset tub 4 1/2 141,3 5 9/16 141,3 5 9/16
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
