Фрезер усиленный твердосплавными вставками типа 6Ф9

Назначение
   Фрезеры торцевые предназначены для разрушения металлических предметов, цементного камня и зацементированных металлических предметов по всему сечению скважин при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция:
     Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и зубчатой режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни, усиленной твердосплавными вставками восьмигранной (цилиндрической) формы. В верхней части корпуса выполнена присоединительная резьба, в средней части стабилизирующие выступы, а в нижнем торце и боковой поверхности - отверстия и соответствующие каналы, обеспечивающие эффективное охлаждение и интенсивную промывку для выноса стружки. Боковая поверхность напайки прошлифована заподлицо с наружным диаметром корпуса.

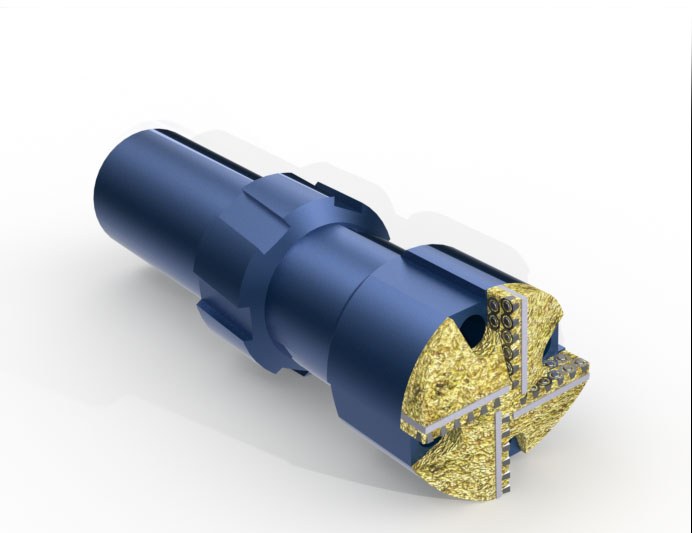

Фрезер торцевой типа 6Ф9
Таблица значений основных параметров фрезеров 6Ф9
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба
мм inch
6Ф9-57 57,0 2 1/4 З-38 NC-13
6Ф9-67 67,0 2 5/8 З-44 NC-16
6Ф9-73 73,0 2 7/8 З-44 NC-16
6Ф9-83 83,0 3 9/32 З-44 NC-16
6Ф9-89 89,0 3 1/2 З-44 NC-16
6Ф9-92 92,0 3 5/8 З-66 2 3/8 Reg
6Ф9-95 95,0 3 3/4 З-66 2 3/8 Reg
6Ф9-97 97,0 3 13/16 З-66 2 3/8 Reg
6Ф9-100 100,0 3 15/16 З-66 2 3/8 Reg
6Ф9-106 106,4 4 3/16 З-66 2 3/8 Reg
6Ф9-111 111,1 4 3/8 3-76 2 7/8 Reg
6Ф9-114 114,3 4 1/2 3-76 2 7/8 Reg
6Ф9-117 117,5 4 5/8 3-76 2 7/8 Reg
6Ф9-121 120,7 4 3/4 3-76 2 7/8 Reg
6Ф9-124 123,8 4 7/8 3-76 2 7/8 Reg
6Ф9-127 127,0 5 3-76 2 7/8 Reg
6Ф9-130 130,2 5 1/8 3-76 2 7/8 Reg
6Ф9-133 133,4 5 1/4 3-76 2 7/8 Reg
6Ф9-136 136,5 5 3/8 3-76 2 7/8 Reg
6Ф9-140 139,7 5 1/2 3-76 2 7/8 Reg
6Ф9-143 142,9 5 5/8 3-88 3 1/2 Reg
6Ф9-146 146,1 5 3/4 3-88 3 1/2 Reg
6Ф9-149 149,2 5 7/8 3-88 3 1/2 Reg
6Ф9-152 152,4 6 3-88 3 1/2 Reg
6Ф9-156 155,6 6 1/8 3-88 3 1/2 Reg
6Ф9-159 158,8 6 1/4 3-88 3 1/2 Reg
6Ф9-162 161,9 6 3/8 3-88 3 1/2 Reg
6Ф9-165 165,1 6 1/2 3-88 3 1/2 Reg
6Ф9-168 168,3 6 5/8 3-121 4 1/2 FH
6Ф9-171 171,5 6 3/4 3-121 4 1/2 FH
6Ф9-175 174,6 6 7/8 3-121 4 1/2 FH
6Ф9-178 177,8 7 3-121 4 1/2 FH
6Ф9-181 181,0 7 1/8 3-121 4 1/2 FH
6Ф9-184 184,2 7 1/4 3-121 4 1/2 FH
6Ф9-187 187,3 7 3/8 3-121 4 1/2 FH
6Ф9-191 190,5 7 1/2 3-121 4 1/2 FH
6Ф9-194 193,7 7 5/8 3-121 4 1/2 FH
6Ф9-197 196,9 7 3/4 3-121 4 1/2 FH
6Ф9-200 200,0 7 7/8 3-121 4 1/2 FH
6Ф9-203 203,2 8 3-121 4 1/2 FH
6Ф9-206 206,4 8 1/8 3-121 4 1/2 FH
6Ф9-210 209,6 8 1/4 3-121 4 1/2 FH
6Ф9-213 212,7 8 3/8 3-147 5 1/2 FH
6Ф9-216 215,9 8 1/2 3-147 5 1/2 FH
6Ф9-219 219,1 8 5/8 3-147 5 1/2 FH
6Ф9-222 222,2 8 3/4 3-147 5 1/2 FH
6Ф9-225 225,4 8 7/8 3-147 5 1/2 FH
6Ф9-229 228,6 9 3-147 5 1/2 FH
6Ф9-232 231,8 9 1/8 3-147 5 1/2 FH
6Ф9-235 235,0 9 1/4 3-147 5 1/2 FH
6Ф9-238 238,1 9 3/8 3-147 5 1/2 FH
6Ф9-241 241,3 9 1/2 3-147 5 1/2 FH
6Ф9-245 244,5 9 5/8 3-147 5 1/2 FH
6Ф9-248 247,7 9 3/4 3-147 5 1/2 FH
6Ф9-251 250,8 9 7/8 3-147 5 1/2 FH
6Ф9-254 254,0 10 3-147 5 1/2 FH
6Ф9-257 257,2 10 1/8 3-147 5 1/2 FH
6Ф9-260 260,4 10 1/4 3-147 5 1/2 FH
6Ф9-264 263,5 10 3/8 3-147 5 1/2 FH
6Ф9-267 266,7 10 1/2 3-147 5 1/2 FH
6Ф9-270 269,9 10 5/8 З-147 5 1/2 FH
6Ф9-283 283,0 11 1/8 З-171 6 5/8 FH
6Ф9-289 289,0 11 3/8 З-171 6 5/8 FH
6Ф9-298 298,0 11 23/32 З-171 6 5/8 FH
6Ф9-302 302,0 11 7/8 З-171 6 5/8 FH
6Ф9-324 324,0 12 3/4 З-171 6 5/8 FH
6Ф9-349 349,0 13 3/4 З-171 6 5/8 FH
6Ф9-406 406,0 16 З-171 6 5/8 FH
6Ф9-425 425,0 16 23/32 З-171 6 5/8 FH
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 6Ф9 следует указывать:
